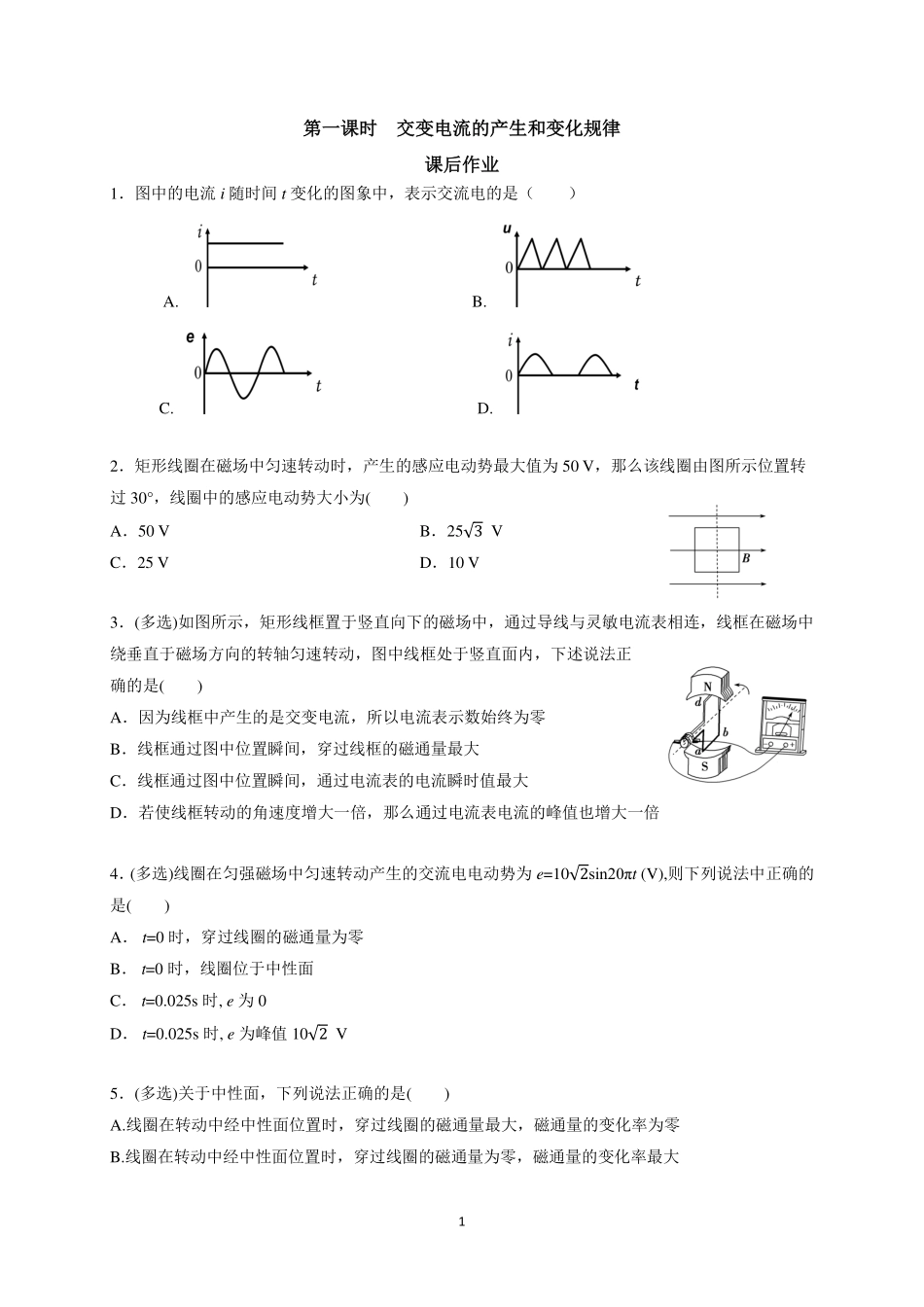

1第一课时交变电流的产生和变化规律课后作业1．图中的电流i随时间t变化的图象中，表示交流电的是（）A.B.C.D.2．矩形线圈在磁场中匀速转动时，产生的感应电动势最大值为50V，那么该线圈由图所示位置转过30°，线圈中的感应电动势大小为()A．50VB．25√3VC．25VD．10V3．(多选)如图所示，矩形线框置于竖直向下的磁场中，通过导线与灵敏电流表相连，线框在磁场中绕垂直于磁场方向的转轴匀速转动，图中线框处于竖直面内，下述说法正确的是()A．因为线框中产生的是交变电流，所以电流表示数始终为零B．线框通过图中位置瞬间，穿过线框的磁通量最大C．线框通过图中位置瞬间，通过电流表的电流瞬时值最大D．若使线框转动的角速度增大一倍，那么通过电流表电流的峰值也增大一倍4．(多选)线圈在匀强磁场中匀速转动产生的交流电电动势为e=10√2sin20πt(V),则下列说法中正确的是()A．t=0时，穿过线圈的磁通量为零B．t=0时，线圈位于中性面C．t=0.025s时,e为0D．t=0.025s时,e为峰值10√2V5．(多选)关于中性面，下列说法正确的是()A.线圈在转动中经中性面位置时，穿过线圈的磁通量最大，磁通量的变化率为零B.线圈在转动中经中性面位置时，穿过线圈的磁通量为零，磁通量的变化率最大2C.线圈每经过一次中性面，感应电流的方向就改变一次D.线圈每转动一周经过中性面一次，所以线圈每转动一周，感应电流的方向就改变一次6．(多选)一个单匝矩形线圈在匀强磁场中匀速转动,转轴与磁场垂直,图中表示穿过线圈平面的磁通量随时间变化的函数图象。图中磁通量的最大值Φmax=0.20Wb，变化周期T=0.02s。则由图可知，线圈中感应电动势的最大值()A.出现在0、0.01、0.02s各时刻B.出现在0.005、0.015s各时刻C.根据Emax=2π𝛷𝑚𝑎𝑥𝑇有Emax=62.8VD.根据Emax=𝛷𝑚𝑎𝑥−0𝑇/4有Emax=40V7．交流发电机工作时,产生的电动势为e=Emsinωt。若将电框的匝数和它的转速均加倍,则产生的电动势为（）A.2Emsinω2tB.2Emsin2ωtC.4Emsinω2tD.4Emsin2ωt8．有一个交流发电机产生的正弦交流电的电动势波形如图所示，试求：（1）当t=1/200s时，该交流电动势的瞬时值。（2）当电动势的瞬时值为最大值的一半时，线圈平面与中性面的夹角。（3）已知线圈面积为16cm2，共25匝，求匀强磁场的磁感应强度。【拓展】如果转轴并不是在正中央，而是在垂直中性面的某个位置，我们前面得到的各个表达式还适用吗？请大家结合以下练习题做一下探究。如图所示，在水平方向的匀强磁场中，有一单匝矩形导线框可绕...
