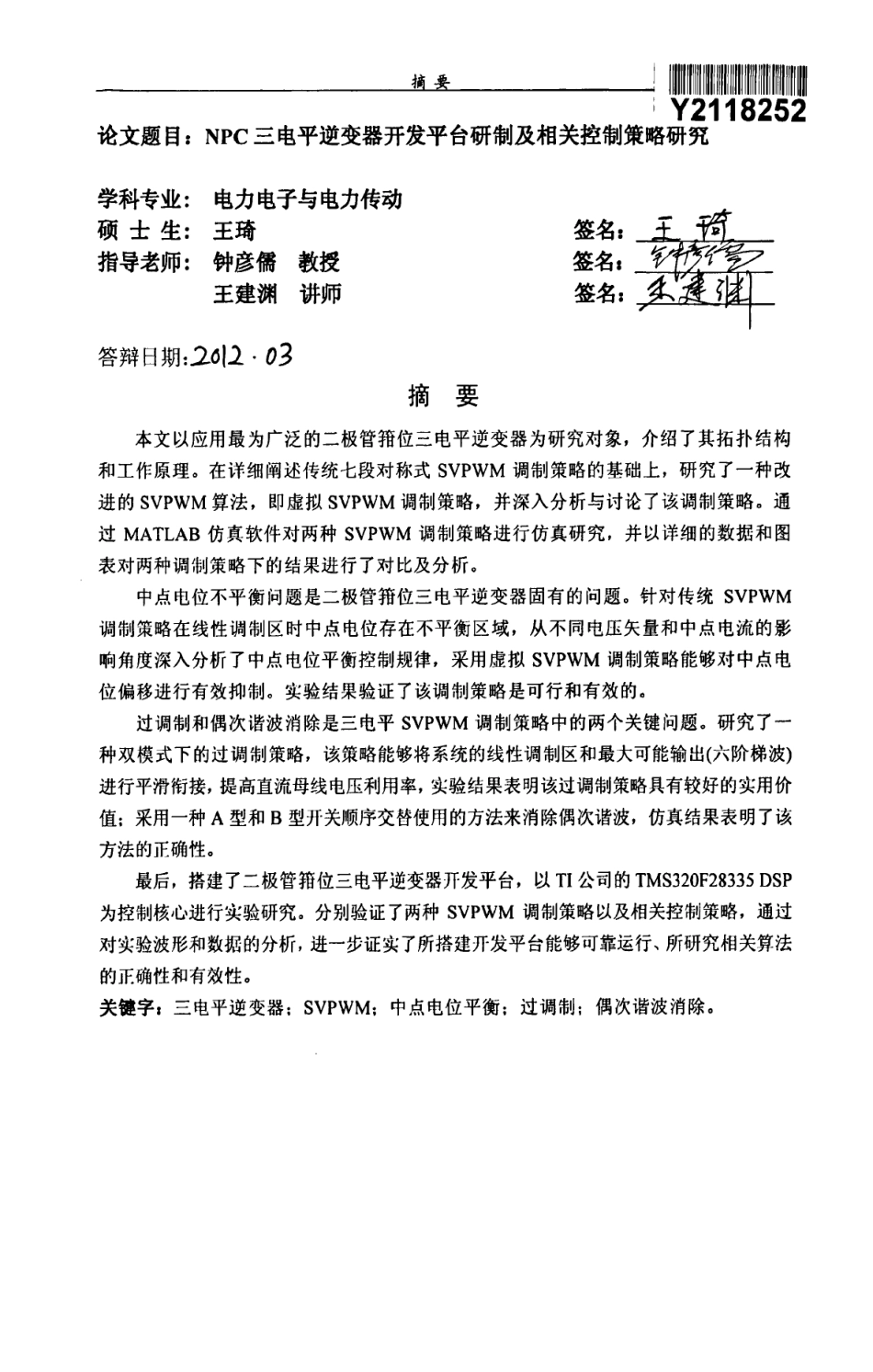

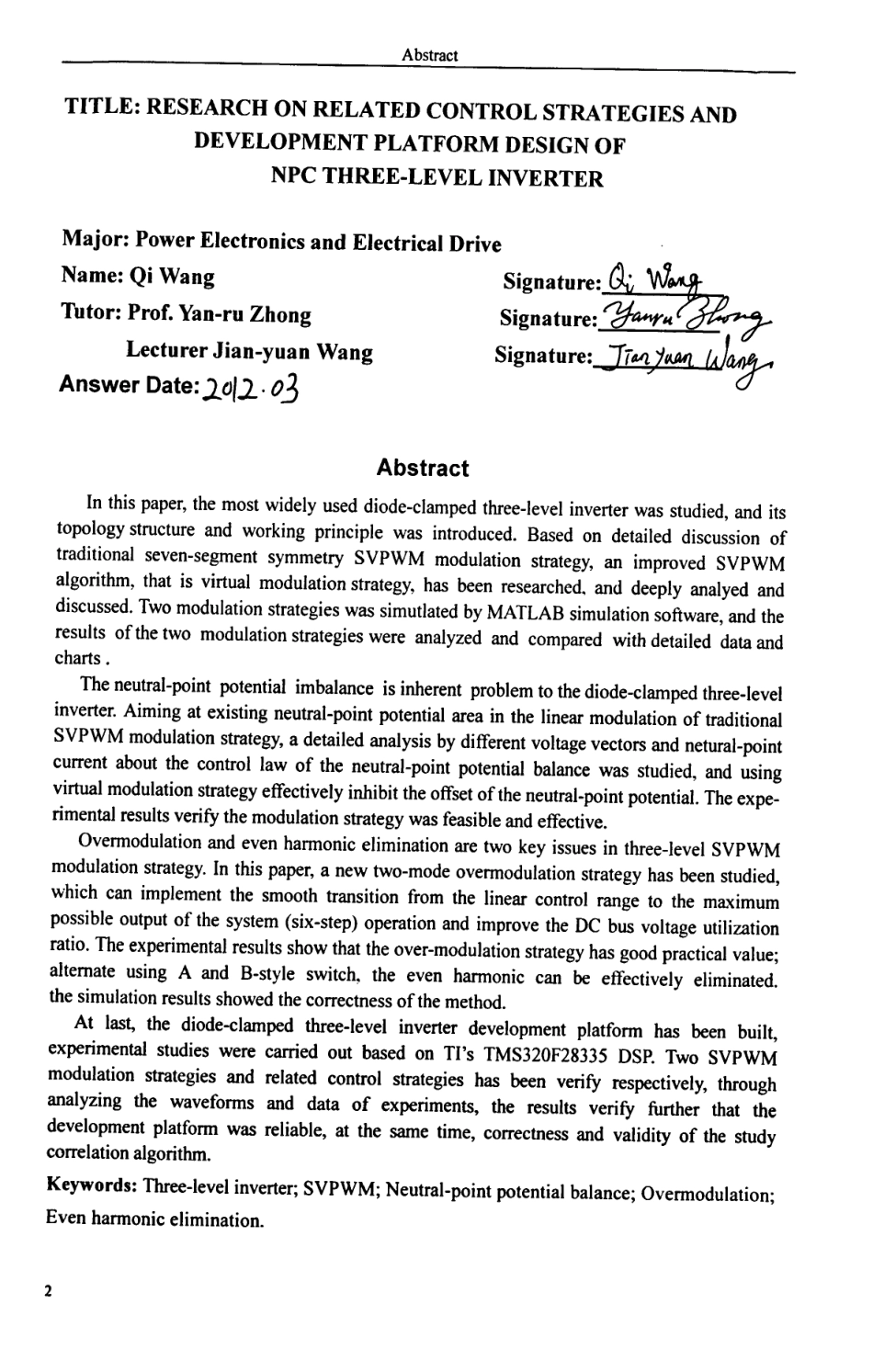

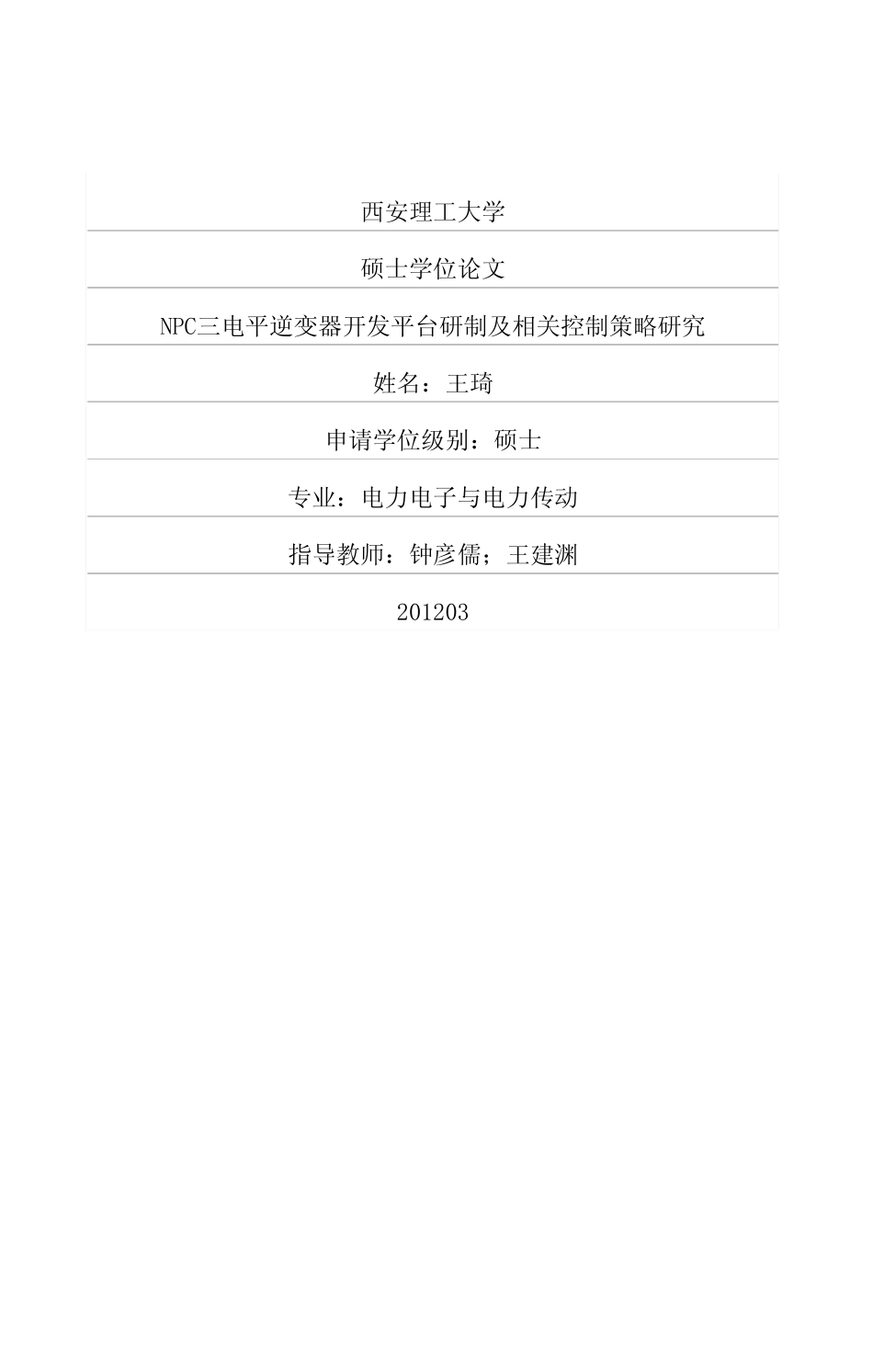

西安理工大学硕士学位论文NPC三电平逆变器开发平台研制及相关控制策略研究姓名：王琦申请学位级别：硕士专业：电力电子与电力传动指导教师：钟彦儒；王建渊201203摘盖一一．一』I|IIIrlUIIIIIIIIIIfllI；Y2118252论文题目：NPC三电平逆变器开发平台研制及相关控制策略研冤学科专业：电力电子与电力传动硕士生：王琦指导老师：钟彦儒教授王建渊讲师签名：签名。签名：答辩日期：．2012．03捅要本文以应用最为广泛的二极管筘位三电平逆变器为研究对象，介绍了其拓扑结构和工作原理。在详细阐述传统七段对称式SVPWM调制策略的基础上，研究了一种改进的SVPWM算法，即虚拟SVPWM调制策略，并深入分析与讨论了该调制策略。通过MATLAB仿真软件对两种SVPWM调制策略进行仿真研究，并以详细的数据和图表对两种调制策略下的结果进行了对比及分析。中点电位不平衡问题是二极管箝位三电平逆变器固有的问题。针对传统SVPWM调制策略在线性调制区时中点电位存在不平衡区域，从不同电压矢量和中点电流的影响角度深入分析了中点电位平衡控制规律，采用虚拟SVPWM调制策略能够对中点电位偏移进行有效抑制。实验结果验证了该调制策略是可行和有效的。过调制和偶次谐波消除是三电平SVPWM调制策略中的两个关键问题。研究了一种双模式下的过调制策略，该策略能够将系统的线性调制区和最大可能输出(六阶梯波)进行平滑衔接，提高直流母线电压利用率，实验结果表明该过调制策略具有较好的实用价值：采用一种A型和B型开关顺序交替使用的方法来消除偶次谐波，仿真结果表明了该方法的正确性。最后，搭建了二极管箝位三电平逆变器开发平台，以TI公司的TMS320F28335DSP为控制核心进行实验研究。分别验证了两种SVPWM调制策略以及相关控制策略，通过对实验波形和数据的分析，进一步证实了所搭建开发平台能够可靠运行、所研究相关算法的J下确性和有效性。关键字。三电平逆变器；SVPWM；中点电位平衡；过调制；偶次谐波消除。Absn-actTITLE：RESEARCHONRELATEDCoNTRoLSTRATEGIESANDDEVELoPMENTPLATFoRMDESIGNoFNPCTHREE．LEVELINVERTERMajor：PowerElectronicsandElectricalDriveName：QiWangTutor：Prof．Yan-ruZhongLecturerJian-yuanWangAnswerDate：2叫2．码AbstractInthispaper,themostwidelyuseddiode．clampedthree—levelinverterwasstudied．anditstopologystructureandworkingprinciplewasintroduced．Basedondetaileddiscussionoftraditionalseven—segmentsymmetrySVPWMmodul...
