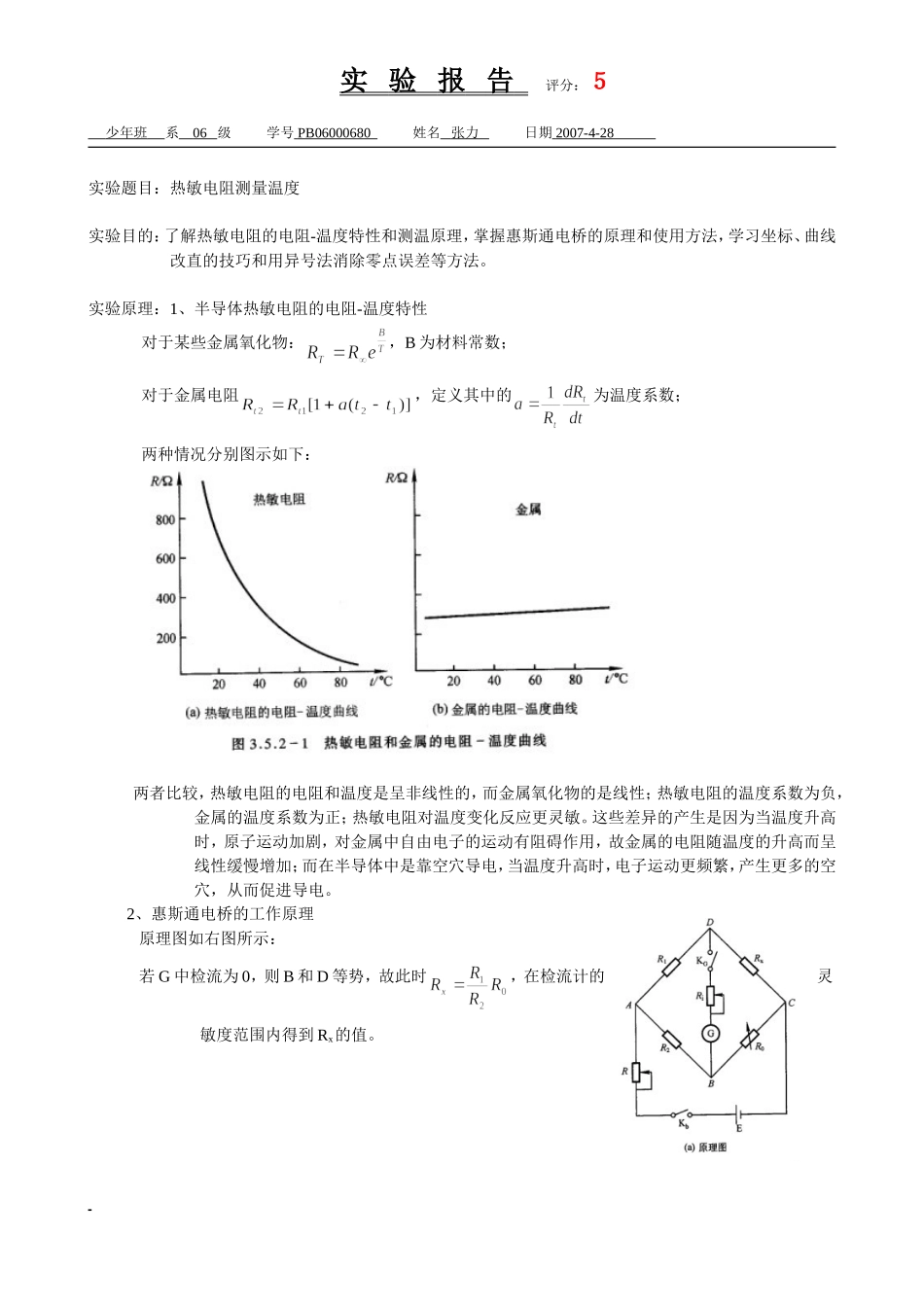

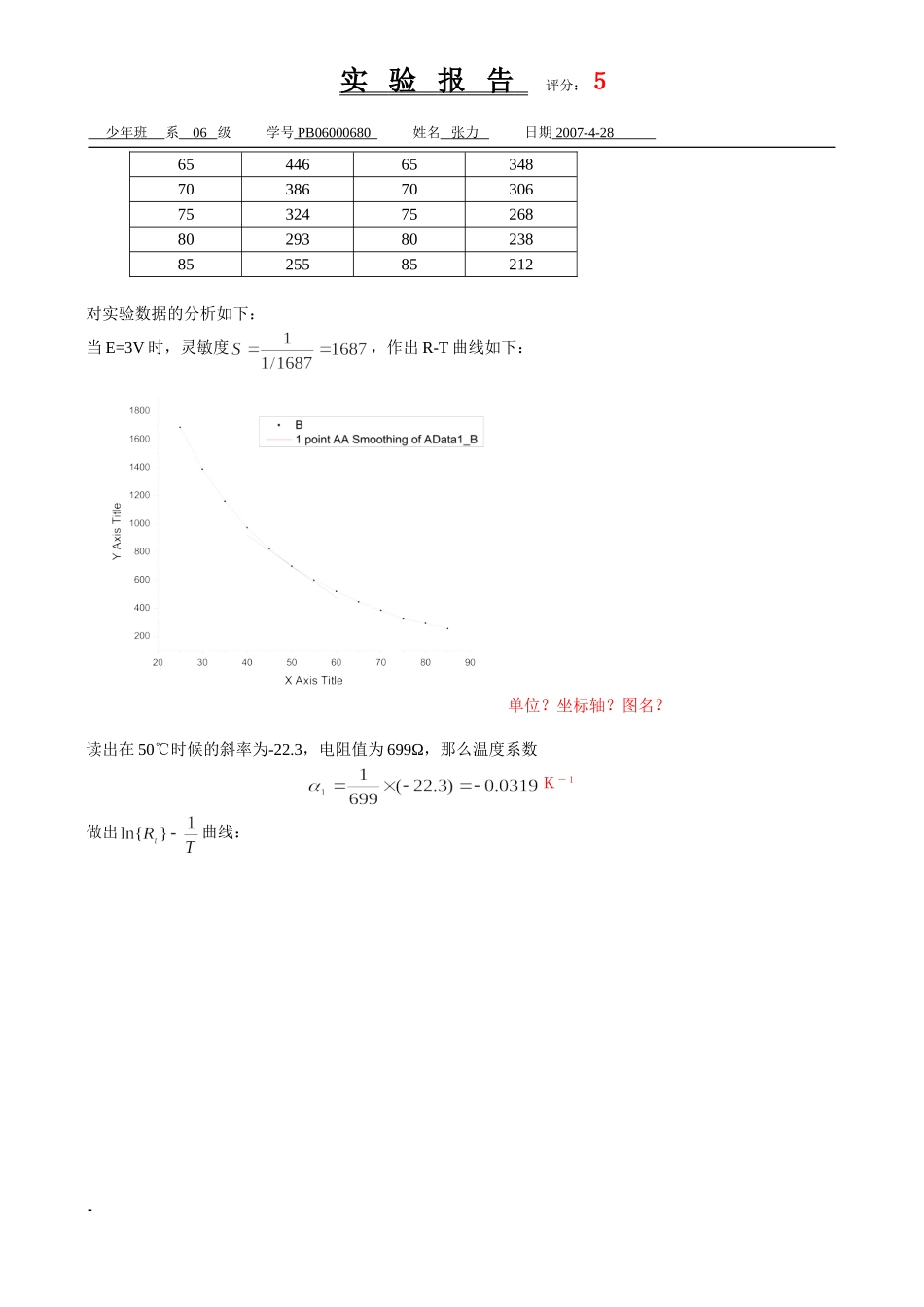

实验报告评分：５少年班系06级学号PB06000680姓名张力日期2007-4-28实验题目：热敏电阻测量温度实验目的：了解热敏电阻的电阻-温度特性和测温原理，掌握惠斯通电桥的原理和使用方法，学习坐标、曲线改直的技巧和用异号法消除零点误差等方法。实验原理：1、半导体热敏电阻的电阻-温度特性对于某些金属氧化物：，B为材料常数；对于金属电阻，定义其中的为温度系数；两种情况分别图示如下：两者比较，热敏电阻的电阻和温度是呈非线性的，而金属氧化物的是线性；热敏电阻的温度系数为负，金属的温度系数为正；热敏电阻对温度变化反应更灵敏。这些差异的产生是因为当温度升高时，原子运动加剧，对金属中自由电子的运动有阻碍作用，故金属的电阻随温度的升高而呈线性缓慢增加；而在半导体中是靠空穴导电，当温度升高时，电子运动更频繁，产生更多的空穴，从而促进导电。2、惠斯通电桥的工作原理原理图如右图所示：若G中检流为0，则B和D等势，故此时，在检流计的灵敏度范围内得到Rx的值。实验报告评分：５少年班系06级学号PB06000680姓名张力日期2007-4-28实验内容：1、按图3.5.2-3接线，先将调压器输出调为零，测室温下的热敏电阻阻值，注意选择惠斯通电桥合适的量程。先调电桥至平衡得R0，改变R0为R0+ΔR0，使检流计偏转一格，求出电桥灵敏度；再将R0改变为R0-ΔR0，使检流计反方向偏转一格，求电桥灵敏度。求两次的平均值2、调节变压器输出进行加温，从25℃开始每隔5℃测量一次Rt，直到85℃。换水，再用9V电压和3V电压外接电表进行测量，然后绘制出热敏电阻的Rt-t特性曲线。在t=50℃的点作切线，由式（3）求出该点切线的斜率及电阻温度系数α。3、作曲线，确定式（1）中的常数R∞和B，再由式（3）求α（50℃时）。1．比较式（3）和（5）两个结果，试解释那种方法求出的材料常数B和电阻温度系数α更准确。实验数据：实验中，由于时间关系，只测量了内接检流计的情况：E=3V内接电表E=9V内接电表ΔR=1Ω,ΔR=1Ω,T/℃RT/ΩT/℃RT/Ω2516872512673013903010313511623586240973407234582445620506995052655601554596052060397实验报告评分：５少年班系06级学号PB06000680姓名张力日期2007-4-2865446653487038670306753247526880293802388525585212对实验数据的分析如下：当E=3V时，灵敏度，作出R-T曲线如下：单位？坐标轴？图名？读出在50℃时候的斜率为-22.3，电阻值为699Ω，那么温度系数Ｋ－１做出曲线：实验报告评分：５少年班系06级学号PB06000680姓名...
