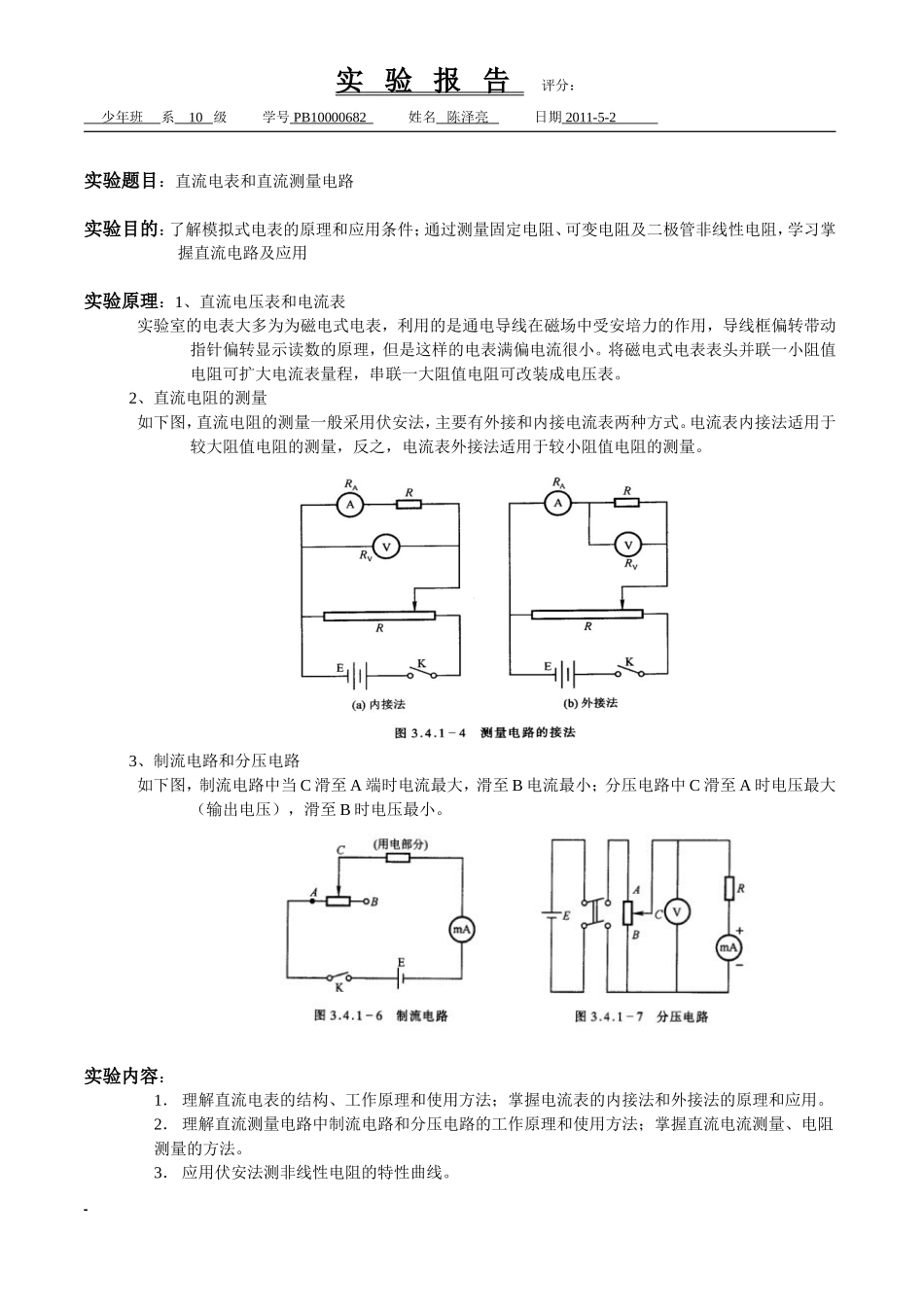

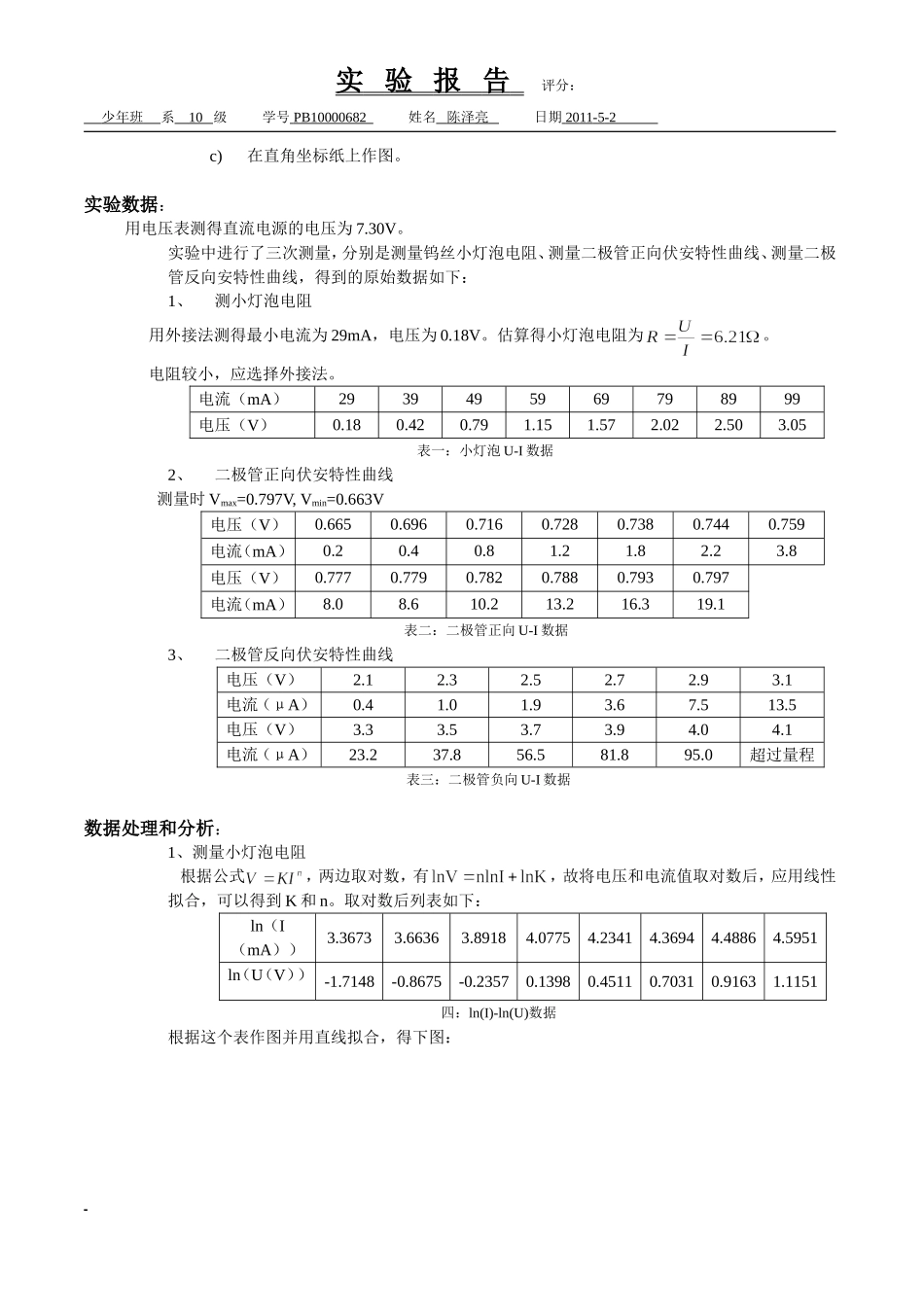

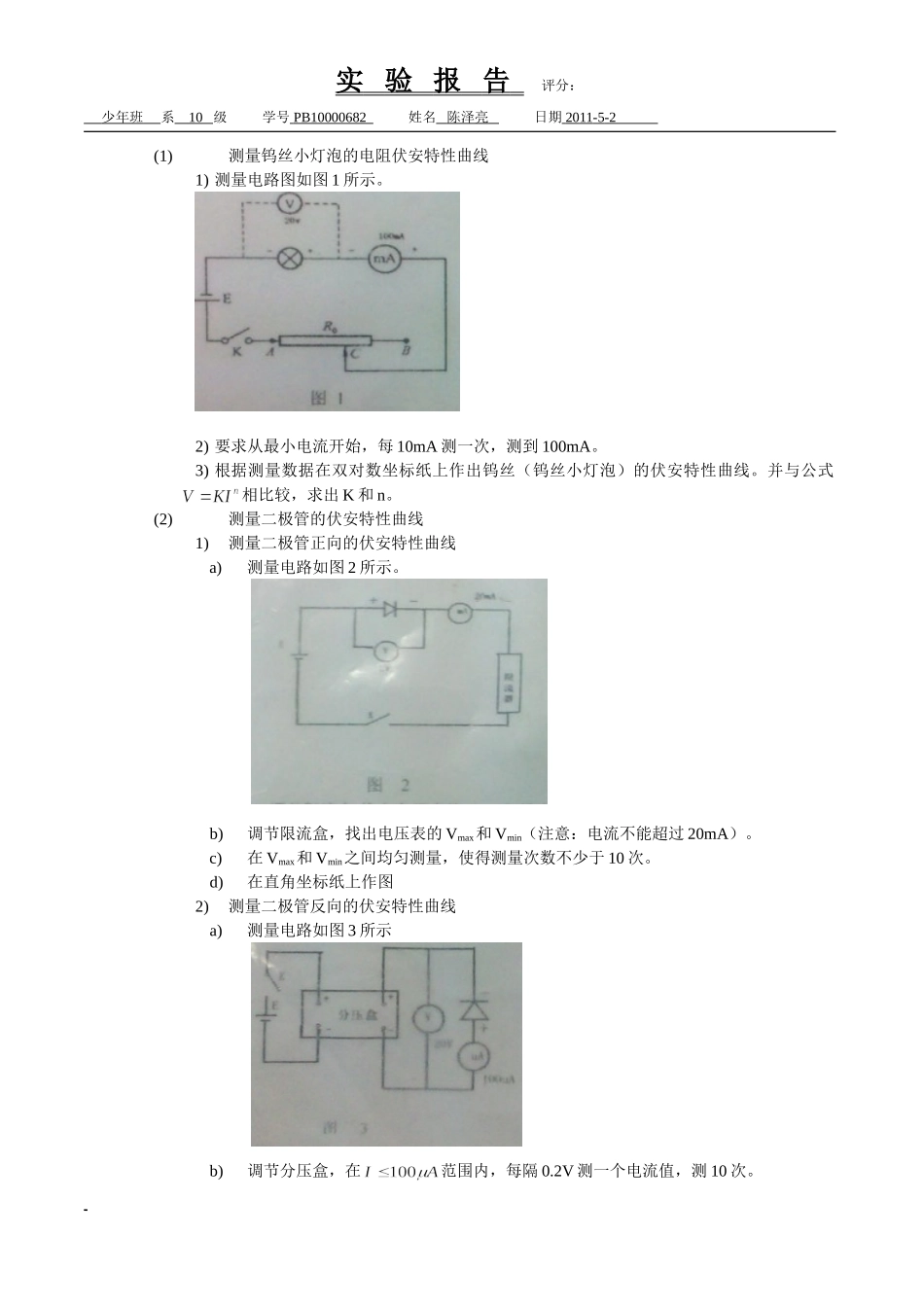

实验报告评分：少年班系10级学号PB10000682姓名陈泽亮日期2011-5-2实验题目：直流电表和直流测量电路实验目的：了解模拟式电表的原理和应用条件；通过测量固定电阻、可变电阻及二极管非线性电阻，学习掌握直流电路及应用实验原理：1、直流电压表和电流表实验室的电表大多为为磁电式电表，利用的是通电导线在磁场中受安培力的作用，导线框偏转带动指针偏转显示读数的原理，但是这样的电表满偏电流很小。将磁电式电表表头并联一小阻值电阻可扩大电流表量程，串联一大阻值电阻可改装成电压表。2、直流电阻的测量如下图，直流电阻的测量一般采用伏安法，主要有外接和内接电流表两种方式。电流表内接法适用于较大阻值电阻的测量，反之，电流表外接法适用于较小阻值电阻的测量。3、制流电路和分压电路如下图，制流电路中当C滑至A端时电流最大，滑至B电流最小；分压电路中C滑至A时电压最大（输出电压），滑至B时电压最小。实验内容：1．理解直流电表的结构、工作原理和使用方法；掌握电流表的内接法和外接法的原理和应用。2．理解直流测量电路中制流电路和分压电路的工作原理和使用方法；掌握直流电流测量、电阻测量的方法。3．应用伏安法测非线性电阻的特性曲线。实验报告评分：少年班系10级学号PB10000682姓名陈泽亮日期2011-5-2(1)测量钨丝小灯泡的电阻伏安特性曲线1)测量电路图如图1所示。2)要求从最小电流开始，每10mA测一次，测到100mA。3)根据测量数据在双对数坐标纸上作出钨丝（钨丝小灯泡）的伏安特性曲线。并与公式相比较，求出K和n。(2)测量二极管的伏安特性曲线1)测量二极管正向的伏安特性曲线a)测量电路如图2所示。b)调节限流盒，找出电压表的Vmax和Vmin（注意：电流不能超过20mA）。c)在Vmax和Vmin之间均匀测量，使得测量次数不少于10次。d)在直角坐标纸上作图2)测量二极管反向的伏安特性曲线a)测量电路如图3所示b)调节分压盒，在范围内，每隔0.2V测一个电流值，测10次。实验报告评分：少年班系10级学号PB10000682姓名陈泽亮日期2011-5-2c)在直角坐标纸上作图。实验数据：用电压表测得直流电源的电压为7.30V。实验中进行了三次测量，分别是测量钨丝小灯泡电阻、测量二极管正向伏安特性曲线、测量二极管反向安特性曲线，得到的原始数据如下：1、测小灯泡电阻用外接法测得最小电流为29mA，电压为0.18V。估算得小灯泡电阻为。电阻较小，应选择外接法。电流（mA）2939495969798999电压（V）0.180.420.791.151.572.022.503.05表一：小灯泡U-I数据...
