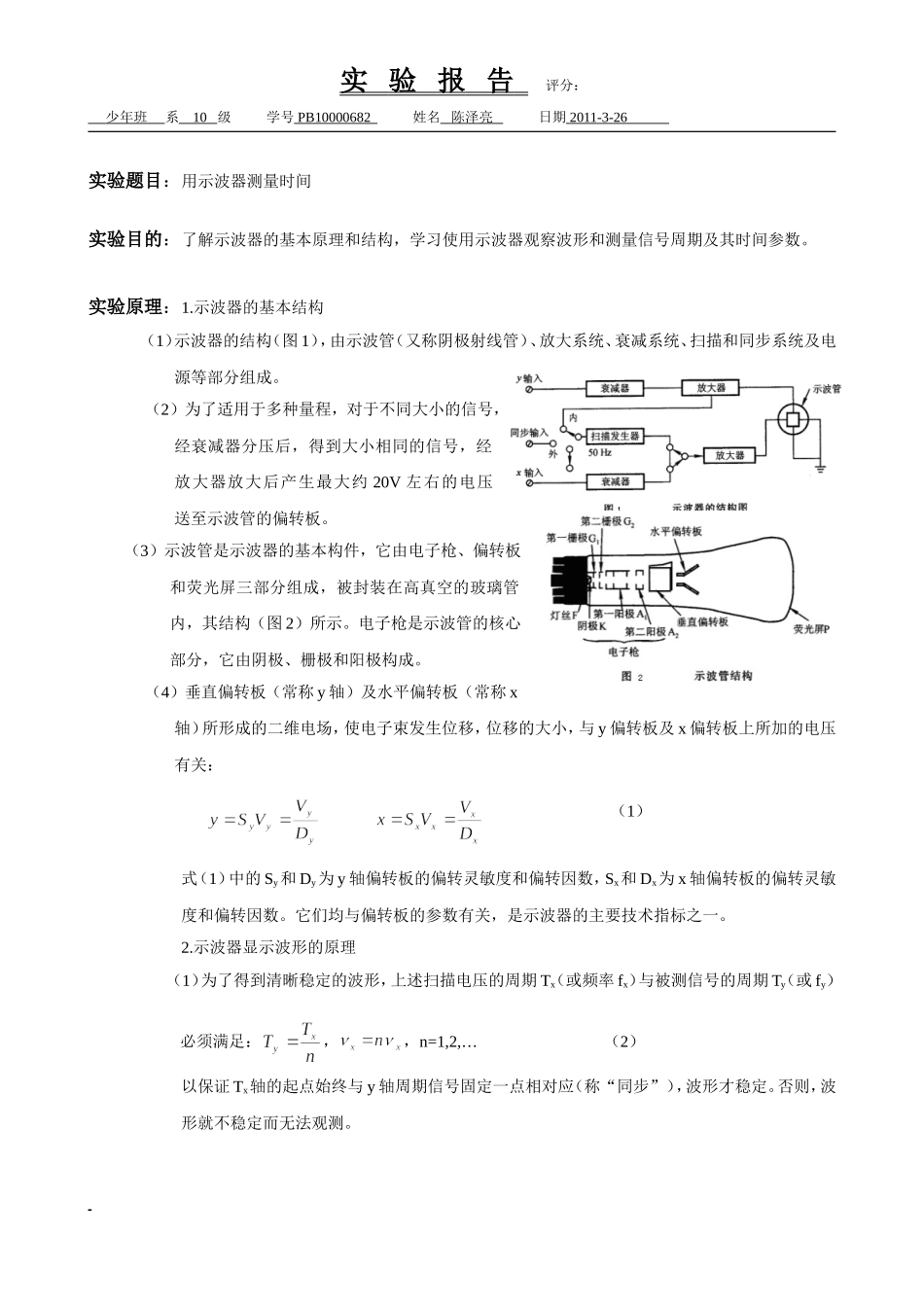

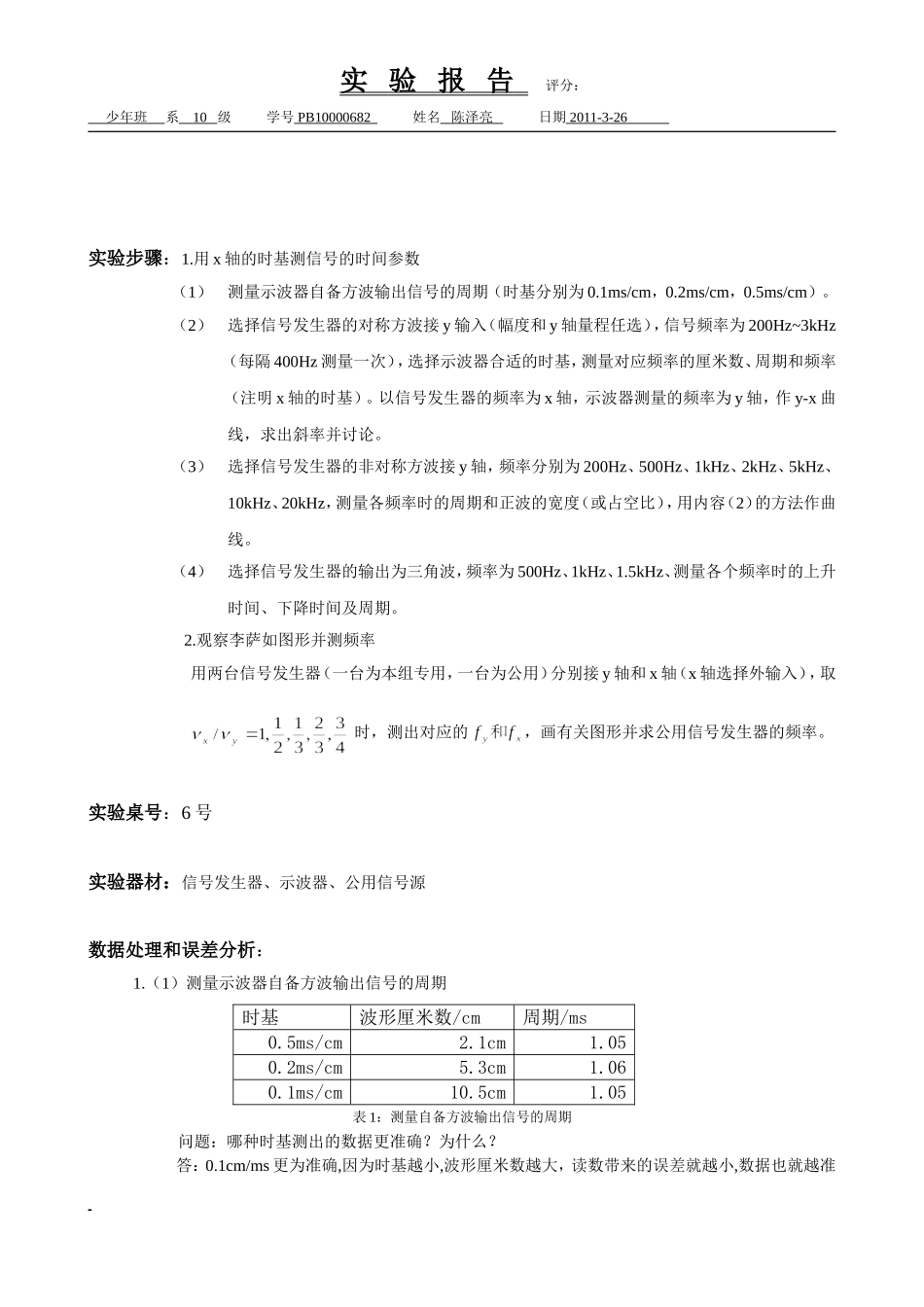

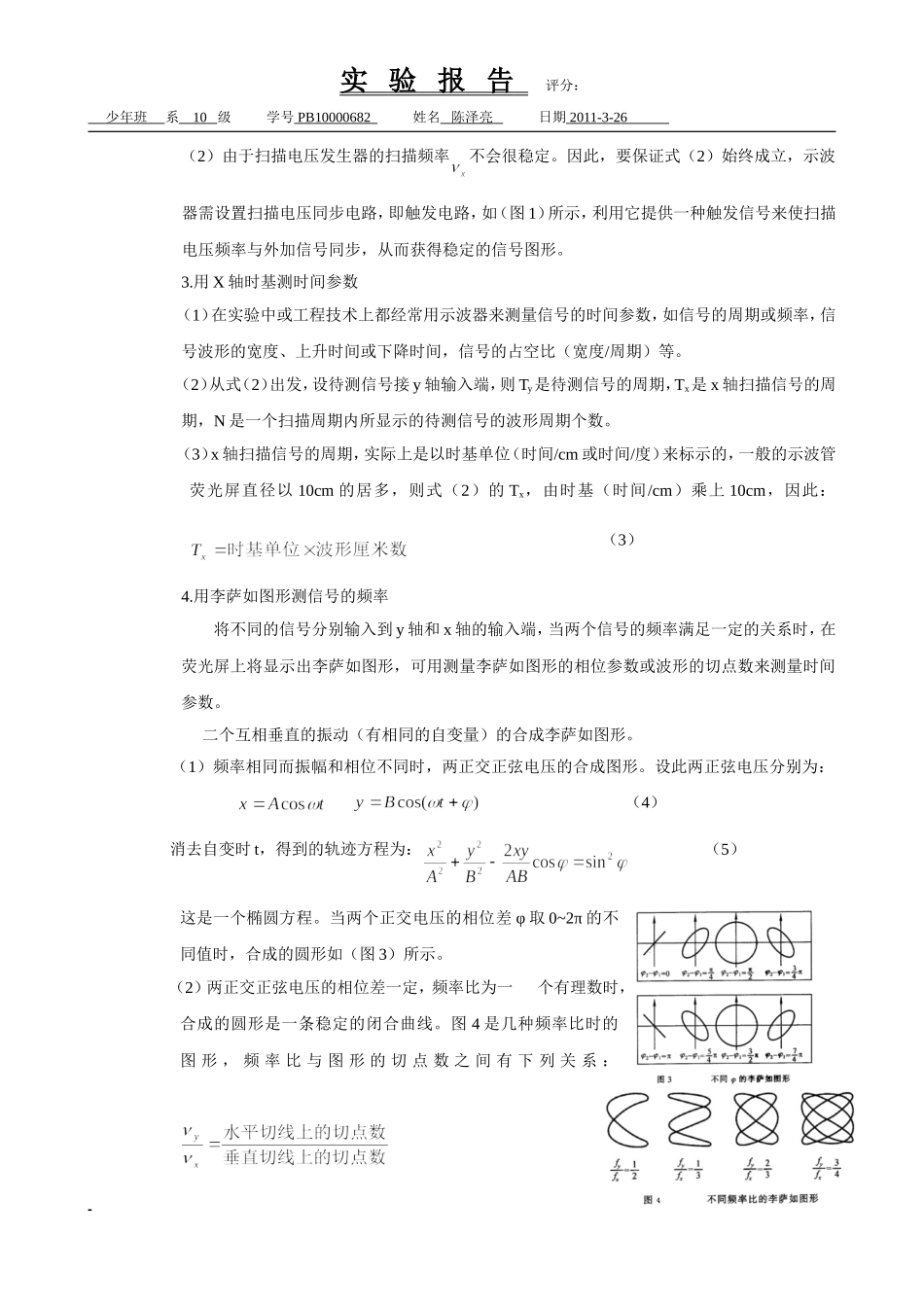

实验报告评分：少年班系10级学号PB10000682姓名陈泽亮日期2011-3-26实验题目：用示波器测量时间实验目的：了解示波器的基本原理和结构，学习使用示波器观察波形和测量信号周期及其时间参数。实验原理：1.示波器的基本结构（1）示波器的结构（图1），由示波管（又称阴极射线管）、放大系统、衰减系统、扫描和同步系统及电源等部分组成。（2）为了适用于多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经放大器放大后产生最大约20V左右的电压送至示波管的偏转板。（3）示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏三部分组成，被封装在高真空的玻璃管内，其结构（图2）所示。电子枪是示波管的核心部分，它由阴极、栅极和阳极构成。（4）垂直偏转板（常称y轴）及水平偏转板（常称x轴）所形成的二维电场，使电子束发生位移，位移的大小，与y偏转板及x偏转板上所加的电压有关：（1）式（1）中的Sy和Dy为y轴偏转板的偏转灵敏度和偏转因数，Sx和Dx为x轴偏转板的偏转灵敏度和偏转因数。它们均与偏转板的参数有关，是示波器的主要技术指标之一。2.示波器显示波形的原理（1）为了得到清晰稳定的波形，上述扫描电压的周期Tx（或频率fx）与被测信号的周期Ty（或fy）必须满足：，，n=1,2,…（2）以保证Tx轴的起点始终与y轴周期信号固定一点相对应（称“同步”），波形才稳定。否则，波形就不稳定而无法观测。实验报告评分：少年班系10级学号PB10000682姓名陈泽亮日期2011-3-26（2）由于扫描电压发生器的扫描频率不会很稳定。因此，要保证式（2）始终成立，示波器需设置扫描电压同步电路，即触发电路，如（图1）所示，利用它提供一种触发信号来使扫描电压频率与外加信号同步，从而获得稳定的信号图形。3.用X轴时基测时间参数（1）在实验中或工程技术上都经常用示波器来测量信号的时间参数，如信号的周期或频率，信号波形的宽度、上升时间或下降时间，信号的占空比（宽度/周期）等。（2）从式（2）出发，设待测信号接y轴输入端，则Ty是待测信号的周期，Tx是x轴扫描信号的周期，N是一个扫描周期内所显示的待测信号的波形周期个数。（3）x轴扫描信号的周期，实际上是以时基单位（时间/cm或时间/度）来标示的，一般的示波管荧光屏直径以10cm的居多，则式（2）的Tx，由时基（时间/cm）乘上10cm，因此：（3）4.用李萨如图形测信号的频率将不同的信号分别输入到y轴和x轴的输入端，当两个信号的频率满足一定的关系时，在荧光屏上将显示出...
