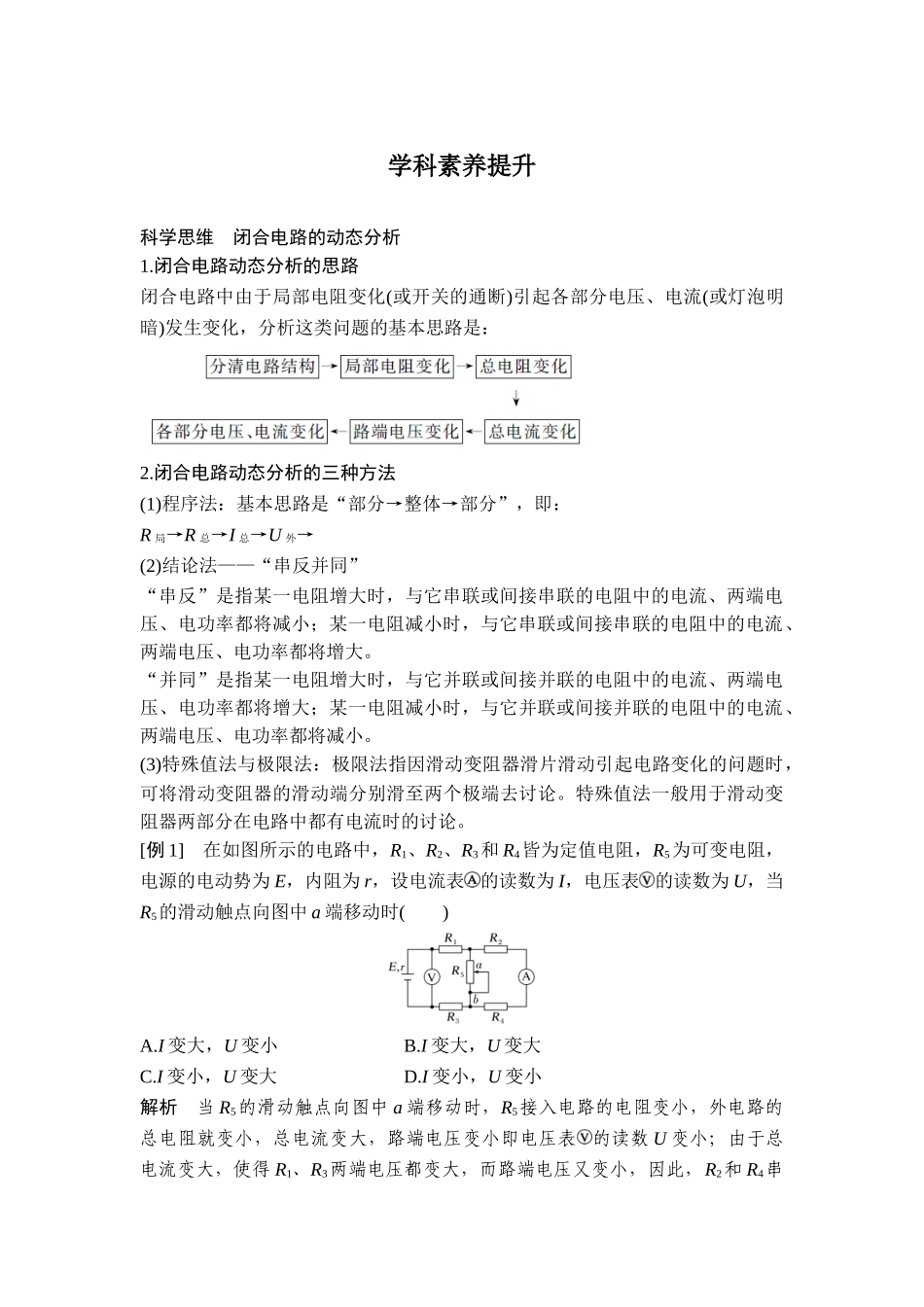

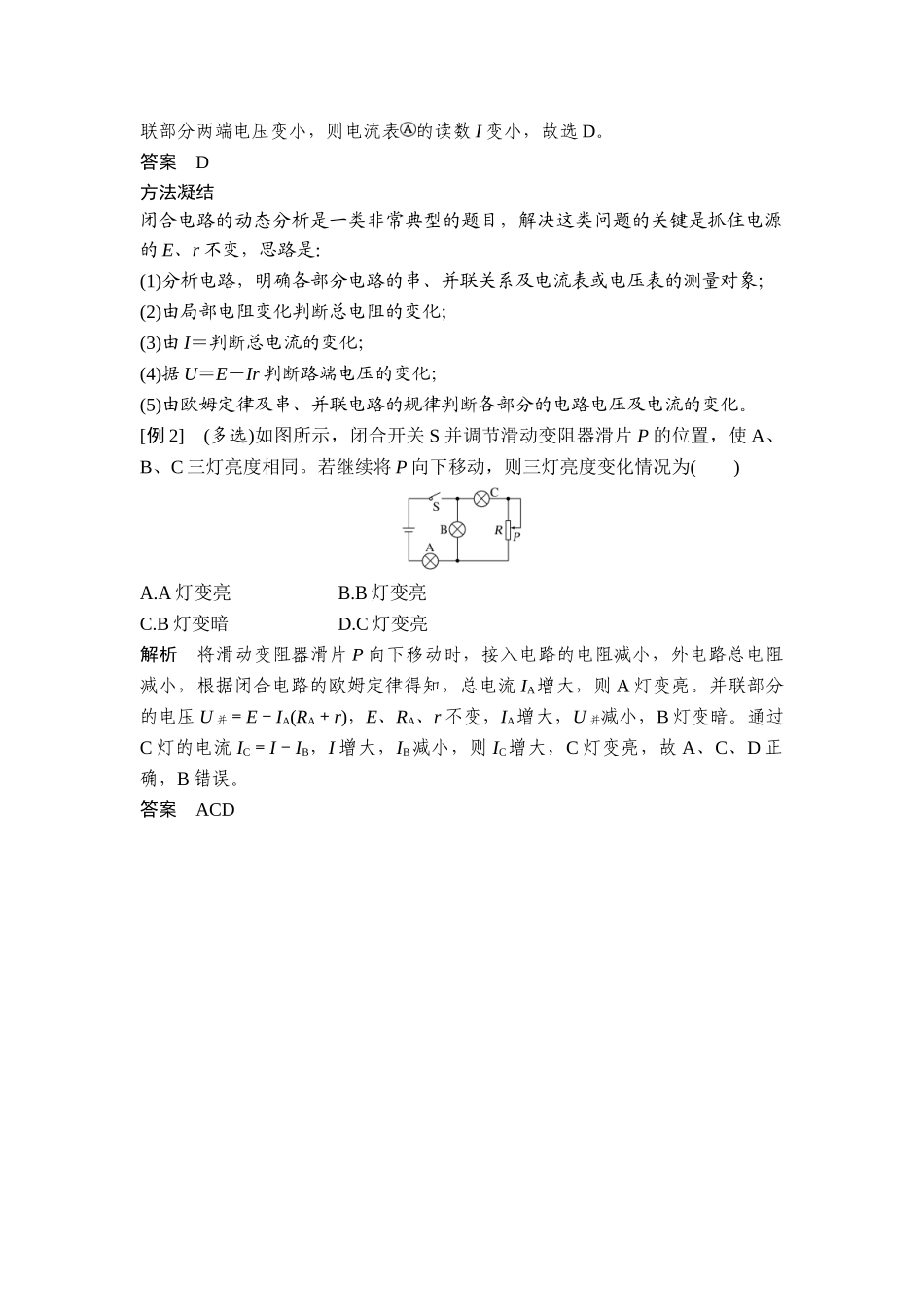

学科素养提升科学思维闭合电路的动态分析1.闭合电路动态分析的思路闭合电路中由于局部电阻变化(或开关的通断)引起各部分电压、电流(或灯泡明暗)发生变化，分析这类问题的基本思路是：2.闭合电路动态分析的三种方法(1)程序法：基本思路是“部分→整体→部分”，即：R局→R总→I总→U外→(2)结论法——“串反并同”“串反”是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大。“并同”是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小。(3)特殊值法与极限法：极限法指因滑动变阻器滑片滑动引起电路变化的问题时，可将滑动变阻器的滑动端分别滑至两个极端去讨论。特殊值法一般用于滑动变阻器两部分在电路中都有电流时的讨论。[例1]在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r，设电流表的读数为I，电压表的读数为U，当R5的滑动触点向图中a端移动时()A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小解析当R5的滑动触点向图中a端移动时，R5接入电路的电阻变小，外电路的总电阻就变小，总电流变大，路端电压变小即电压表的读数U变小；由于总电流变大，使得R1、R3两端电压都变大，而路端电压又变小，因此，R2和R4串联部分两端电压变小，则电流表的读数I变小，故选D。答案D方法凝结闭合电路的动态分析是一类非常典型的题目，解决这类问题的关键是抓住电源的E、r不变，思路是：(1)分析电路，明确各部分电路的串、并联关系及电流表或电压表的测量对象；(2)由局部电阻变化判断总电阻的变化；(3)由I＝判断总电流的变化；(4)据U＝E－Ir判断路端电压的变化；(5)由欧姆定律及串、并联电路的规律判断各部分的电路电压及电流的变化。[例2](多选)如图所示，闭合开关S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同。若继续将P向下移动，则三灯亮度变化情况为()A.A灯变亮B.B灯变亮C.B灯变暗D.C灯变亮解析将滑动变阻器滑片P向下移动时，接入电路的电阻减小，外电路总电阻减小，根据闭合电路的欧姆定律得知，总电流IA增大，则A灯变亮。并联部分的电压U并＝E－IA(RA＋r)，E、RA、r不变，IA增大，U并减小，B灯变暗。通过C灯的电流IC＝I－IB，I增大，IB减小，则IC增大，C灯变亮，故A、C、D正确，B错误。答案ACD
