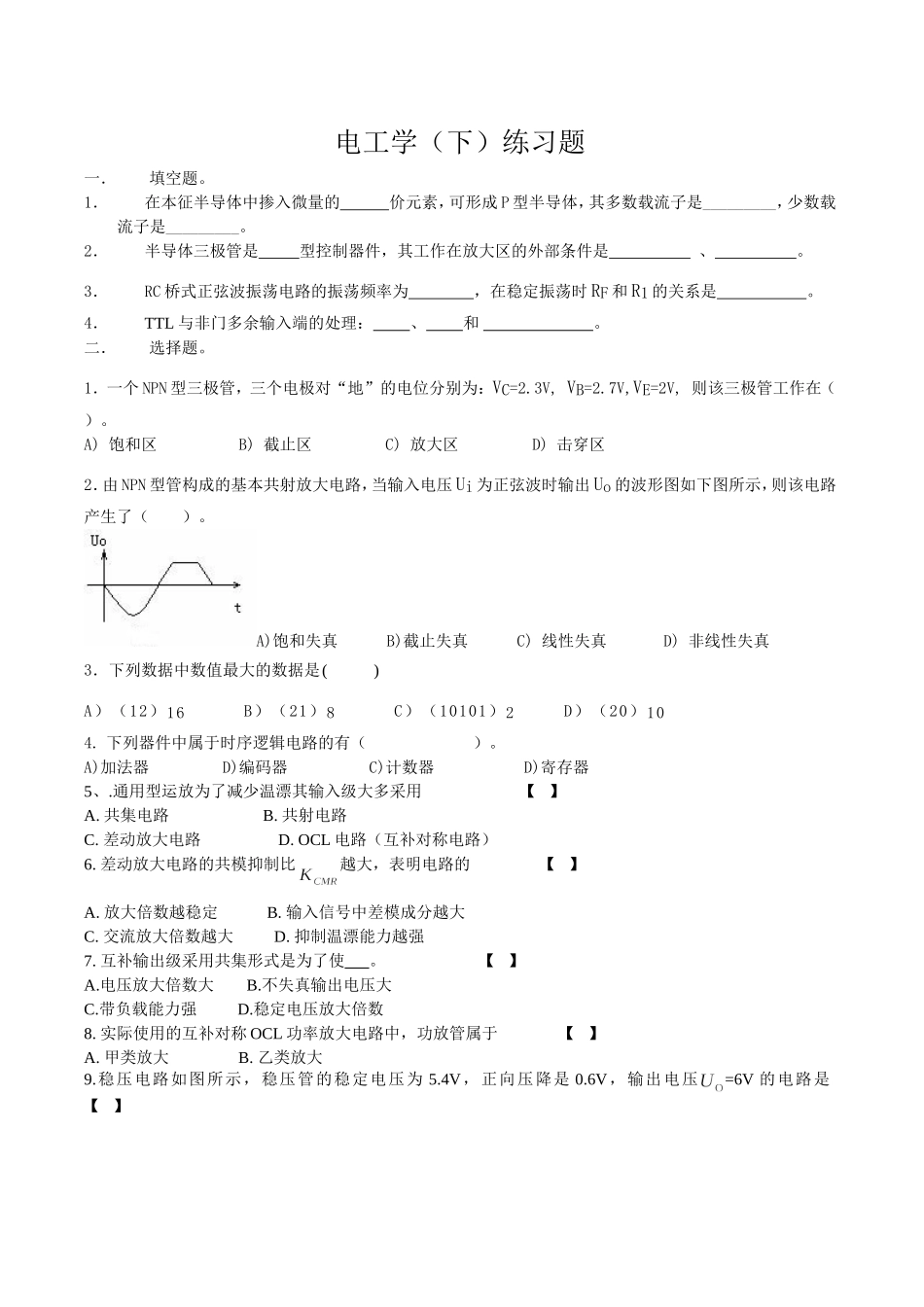

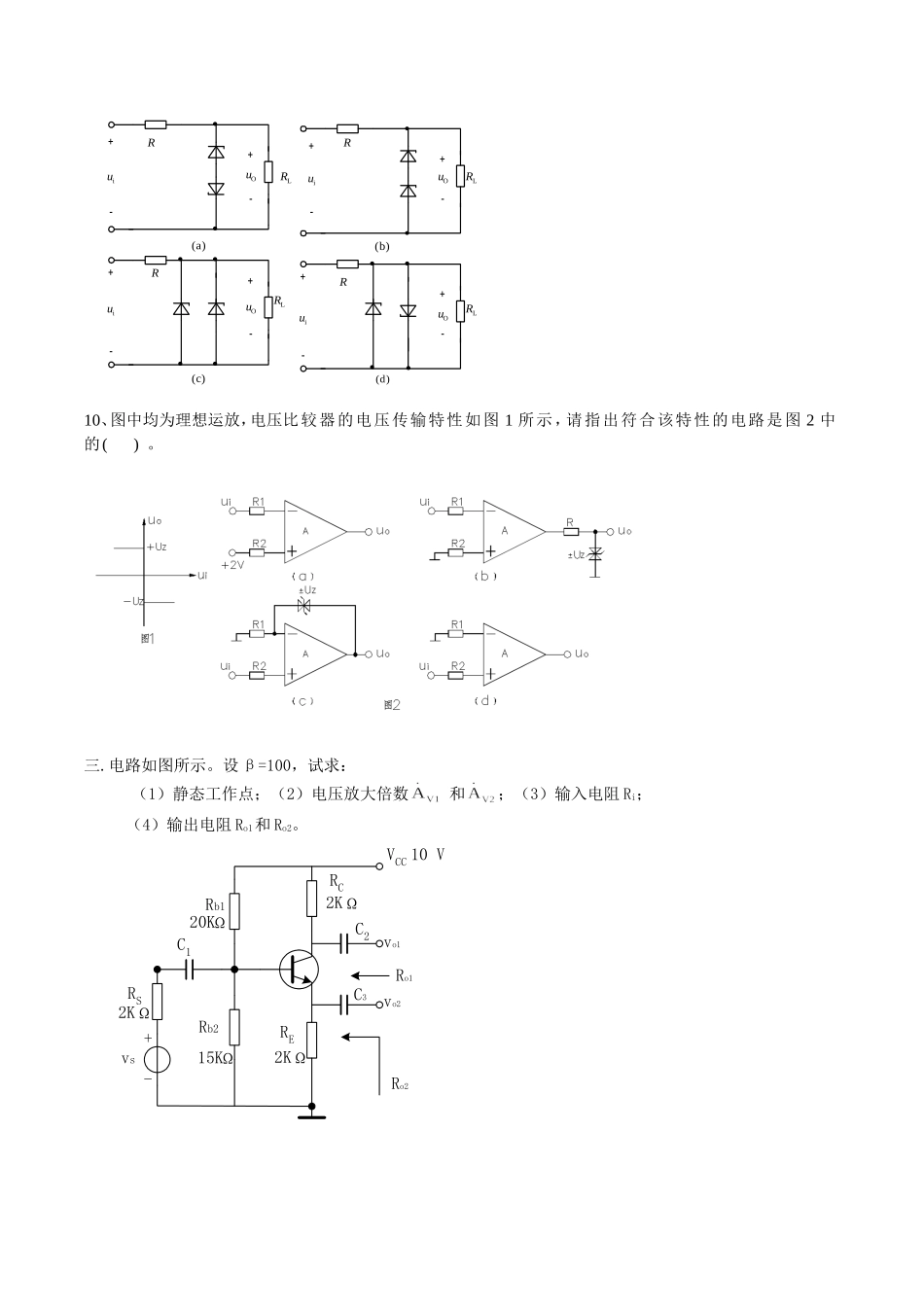

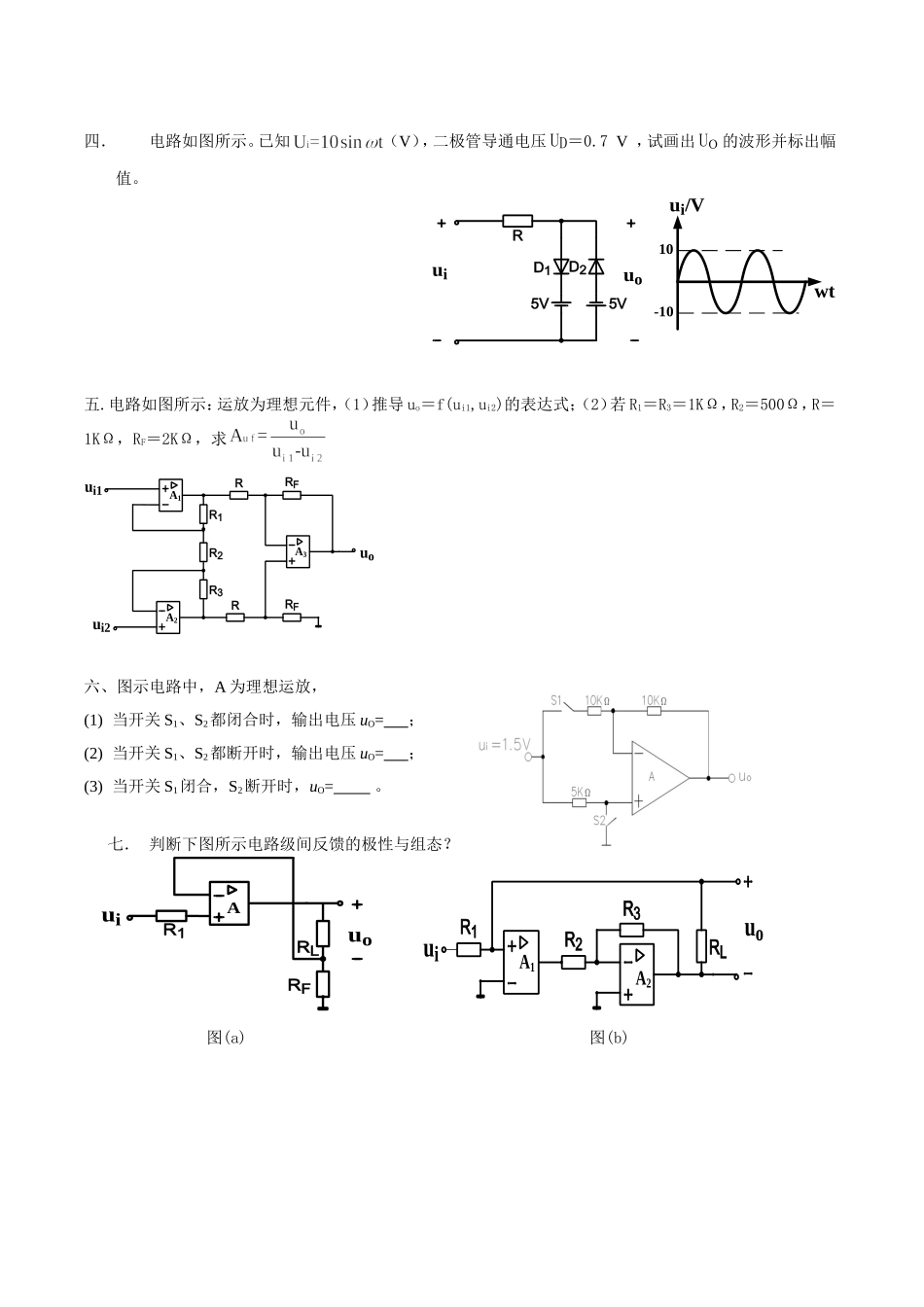

电工学（下）练习题一．填空题。1．在本征半导体中掺入微量的价元素，可形成P型半导体，其多数载流子是_________，少数载流子是_________。2．半导体三极管是型控制器件，其工作在放大区的外部条件是、。3．RC桥式正弦波振荡电路的振荡频率为，在稳定振荡时RF和R1的关系是。4．TTL与非门多余输入端的处理：、和。二．选择题。1．一个NPN型三极管，三个电极对“地”的电位分别为：VC=2.3V,VB=2.7V,VE=2V,则该三极管工作在（）。A)饱和区B)截止区C)放大区D)击穿区2．由NPN型管构成的基本共射放大电路，当输入电压Ui为正弦波时输出Uo的波形图如下图所示，则该电路产生了（）。A)饱和失真B)截止失真C)线性失真D)非线性失真3．下列数据中数值最大的数据是()A）（12）16B）（21）8C）（10101）2D）（20）104.下列器件中属于时序逻辑电路的有（）。A)加法器D)编码器C)计数器D)寄存器5、.通用型运放为了减少温漂其输入级大多采用【】A.共集电路B.共射电路C.差动放大电路D.OCL电路（互补对称电路）6.差动放大电路的共模抑制比越大，表明电路的【】A.放大倍数越稳定B.输入信号中差模成分越大C.交流放大倍数越大D.抑制温漂能力越强7.互补输出级采用共集形式是为了使。【】A.电压放大倍数大B.不失真输出电压大C.带负载能力强D.稳定电压放大倍数8.实际使用的互补对称OCL功率放大电路中，功放管属于【】A.甲类放大B.乙类放大9.稳压电路如图所示，稳压管的稳定电压为5.4V，正向压降是0.6V，输出电压=6V的电路是【】uiRLRuiRLRuiRLRuiRLRuOuOuOuO()a()b(c)(d)+-+-+-+-+-+-+-+-10、图中均为理想运放，电压比较器的电压传输特性如图1所示，请指出符合该特性的电路是图2中的()。三.电路如图所示。设β=100，试求：（1）静态工作点；（2）电压放大倍数和；（3）输入电阻Ri；（4）输出电阻Ro1和Ro2。C1C2RCREVCC10V15KΩ2KΩ2KΩ2KΩRS20KΩvs+-vo2vo1Ro2Ro1Rb2Rb1C3四．电路如图所示。已知（V），二极管导通电压UD＝0.7V，试画出Uo的波形并标出幅值。R5V5VD1D2uouiwtui/V10-10五.电路如图所示：运放为理想元件，（1）推导uo＝f(ui1,ui2)的表达式；（2）若R1＝R3＝1KΩ，R2＝500Ω，R＝1KΩ，RF＝2KΩ，求ui2uoR3R1R2RFRFRRui1A30000A20000A10000六、图示电路中，A为理想运放，(1)当开关S1、S2都闭合时，输出电压uO=；(2)当开关S1、S2都断开时，输出电压uO=；(3)当开关S1闭合，S2断开时，uO=。七．判断下图所示电路级间反馈的极性与组态？R1uiRL...
