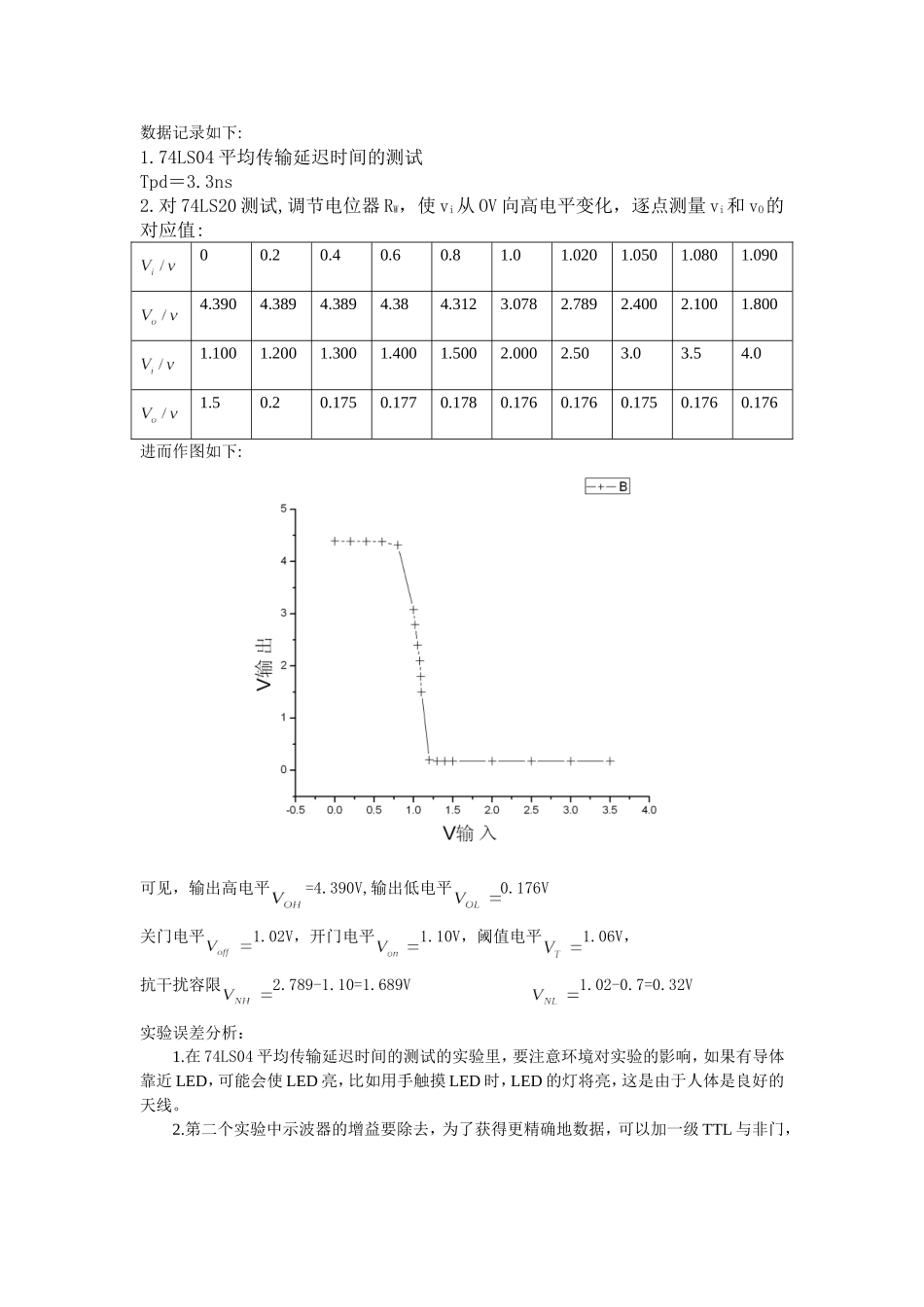

数据记录如下:1.74LS04平均传输延迟时间的测试Tpd＝3.3ns2.对74LS20测试,调节电位器RW，使vi从OV向高电平变化，逐点测量vi和vO的对应值:00.20.40.60.81.01.0201.0501.0801.0904.3904.3894.3894.384.3123.0782.7892.4002.1001.8001.1001.2001.3001.4001.5002.0002.503.03.54.01.50.20.1750.1770.1780.1760.1760.1750.1760.176进而作图如下:可见，输出高电平=4.390V,输出低电平0.176V关门电平1.02V，开门电平1.10V，阈值电平1.06V，抗干扰容限2.789-1.10=1.689V1.02-0.7=0.32V实验误差分析：1.在74LS04平均传输延迟时间的测试的实验里，要注意环境对实验的影响，如果有导体靠近LED，可能会使LED亮，比如用手触摸LED时，LED的灯将亮，这是由于人体是良好的天线。2.第二个实验中示波器的增益要除去，为了获得更精确地数据，可以加一级TTL与非门，这时。
