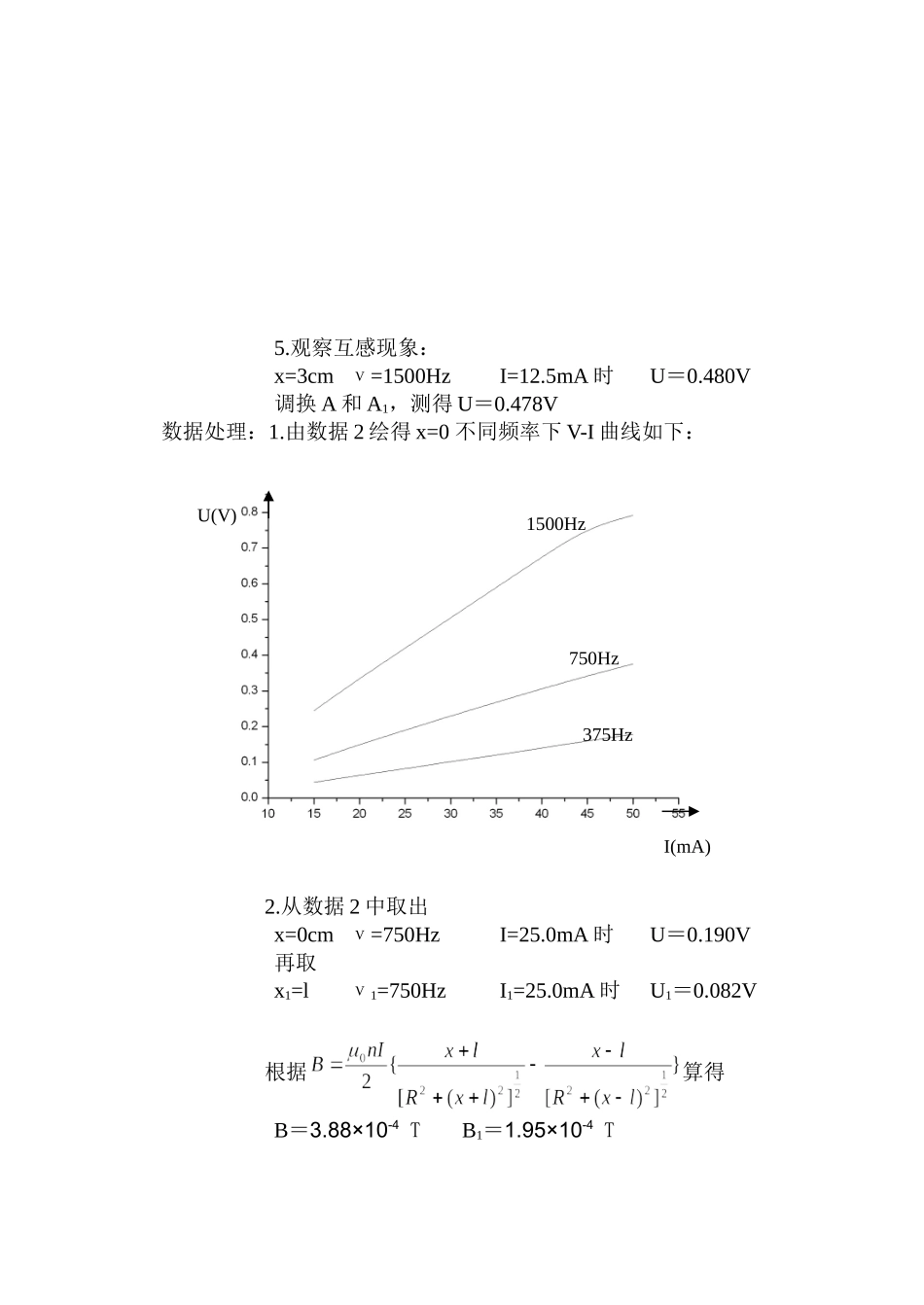

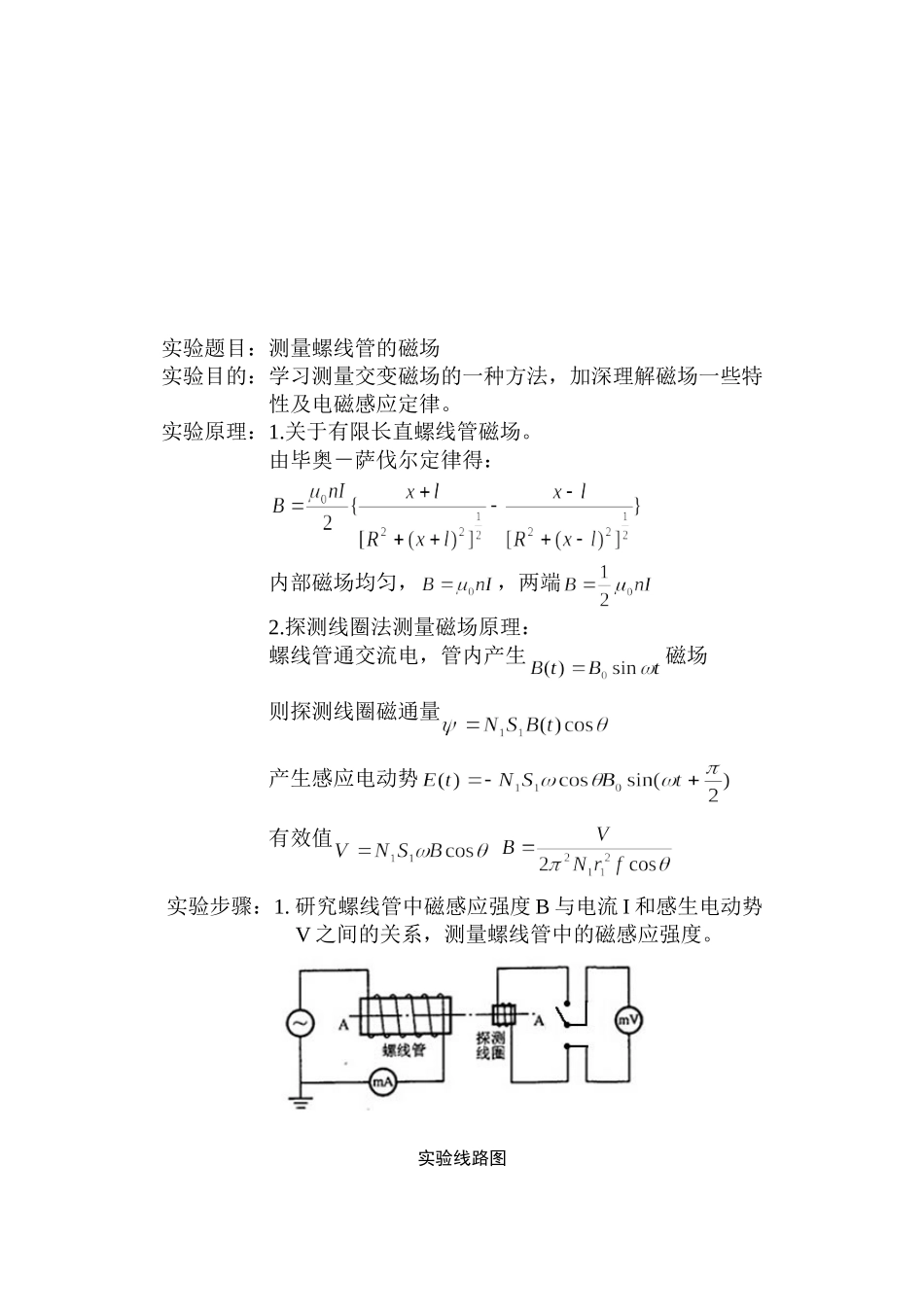

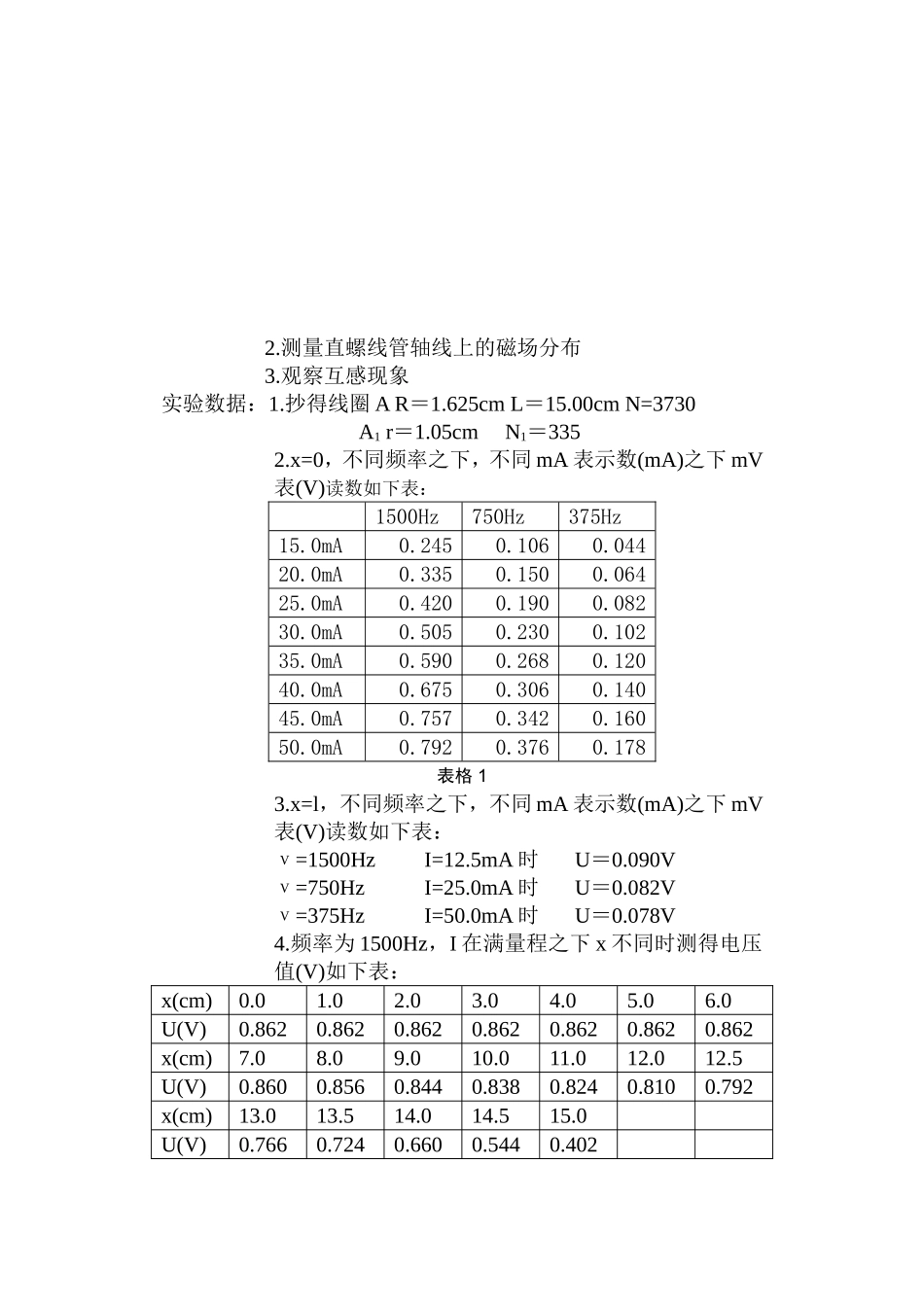

实验题目：测量螺线管的磁场实验目的：学习测量交变磁场的一种方法，加深理解磁场一些特性及电磁感应定律。实验原理：1.关于有限长直螺线管磁场。由毕奥－萨伐尔定律得：内部磁场均匀，，两端2.探测线圈法测量磁场原理：螺线管通交流电，管内产生磁场则探测线圈磁通量产生感应电动势有效值实验步骤：1.研究螺线管中磁感应强度B与电流I和感生电动势V之间的关系，测量螺线管中的磁感应强度。实验线路图2.测量直螺线管轴线上的磁场分布3.观察互感现象实验数据：1.抄得线圈AR＝1.625cmL＝15.00cmN=3730A1r＝1.05cmN1＝3352.x=0，不同频率之下，不同mA表示数(mA)之下mV表(V)读数如下表：1500Hz750Hz375Hz15.0mA0.2450.1060.04420.0mA0.3350.1500.06425.0mA0.4200.1900.08230.0mA0.5050.2300.10235.0mA0.5900.2680.12040.0mA0.6750.3060.14045.0mA0.7570.3420.16050.0mA0.7920.3760.178表格13.x=l，不同频率之下，不同mA表示数(mA)之下mV表(V)读数如下表：ν=1500HzI=12.5mA时U＝0.090Vν=750HzI=25.0mA时U＝0.082Vν=375HzI=50.0mA时U＝0.078V4.频率为1500Hz，I在满量程之下x不同时测得电压值(V)如下表：x(cm)0.01.02.03.04.05.06.0U(V)0.8620.8620.8620.8620.8620.8620.862x(cm)7.08.09.010.011.012.012.5U(V)0.8600.8560.8440.8380.8240.8100.792x(cm)13.013.514.014.515.0U(V)0.7660.7240.6600.5440.4025.观察互感现象：x=3cmν=1500HzI=12.5mA时U＝0.480V调换A和A1，测得U＝0.478V数据处理：1.由数据2绘得x=0不同频率下V-I曲线如下：2.从数据2中取出x=0cmν=750HzI=25.0mA时U＝0.190V再取x1=lν1=750HzI1=25.0mA时U1＝0.082V根据算得B＝3.88×10-4TB1＝1.95×10-4T1500HzU(V)375HzI(mA)750Hz根据算得B＝3.47×10-4TB1＝1.50×10-4T3.由数据4做出V(x)-x曲线如下：讨论：1.从数据分析1得，频率越大、电流越大，副线圈测得的电压越大。而且测得的电压与主线圈中的电流强度成正比关系。2.从实验数据3得，测定副线圈电压值与主线圈电流值和电流频率均有正比关系，即V＝CIν，C约为4.8×10-3。由可推得：3.对于数据处理3，由于频率不变，故所得V(x)-x曲线x(cm)U(V)可以反应B(x)-x曲线的变化情况。从曲线中可得，当x<7时，磁感应强度几乎不变；x=l处V几乎是x=0处的一半。但由于螺线管两端的磁感线分布比较复杂，对x的敏感性较强，故实测中并非x=0的一半。4.观察互感现象，两次V几乎相同，这说明互感现象中主线圈和副线圈地位是平等的，也说明电流与磁通量相...
