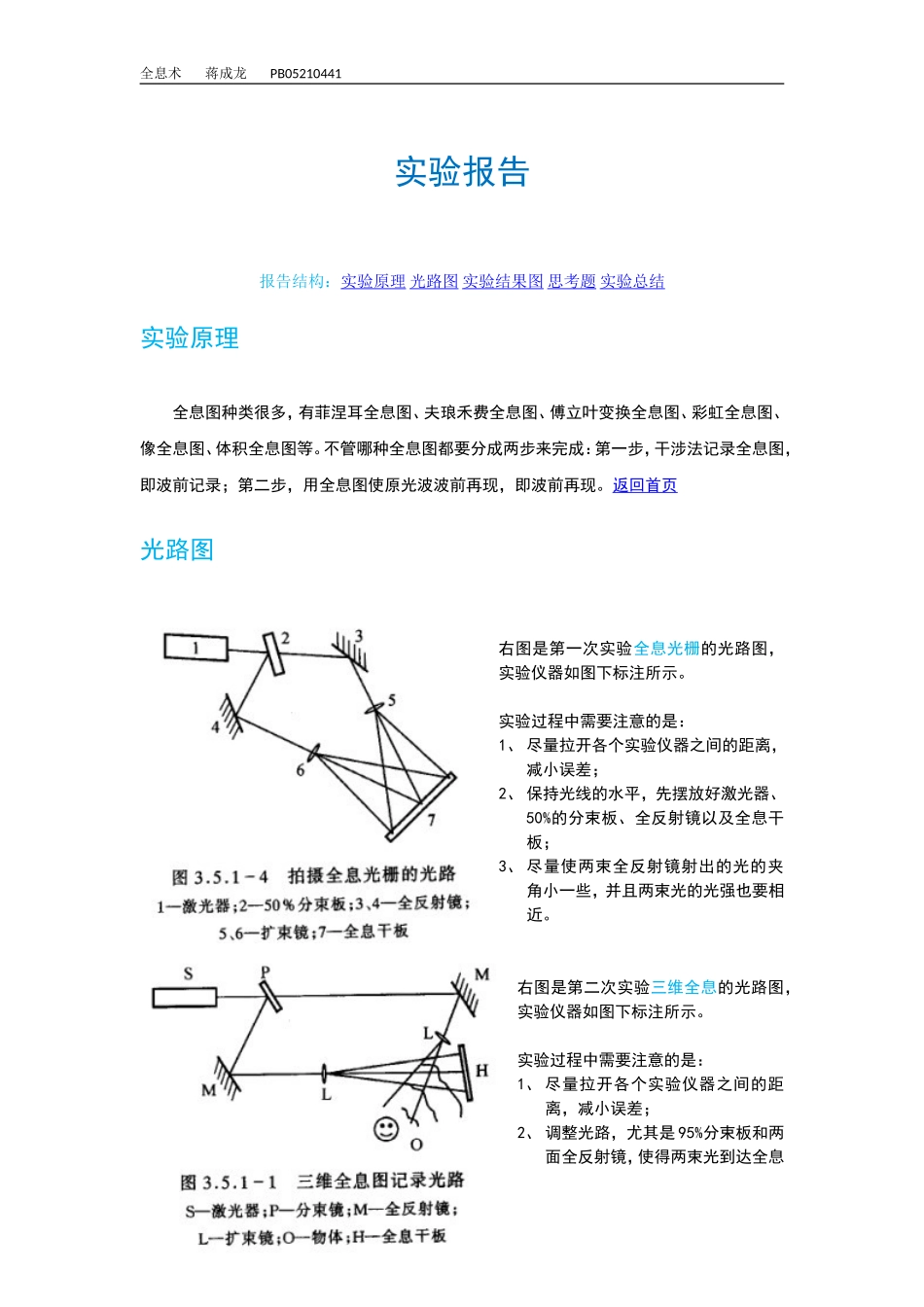

全息术蒋成龙PB05210441实验报告报告结构：实验原理光路图实验结果图思考题实验总结实验原理全息图种类很多，有菲涅耳全息图、夫琅禾费全息图、傅立叶变换全息图、彩虹全息图、像全息图、体积全息图等。不管哪种全息图都要分成两步来完成：第一步，干涉法记录全息图，即波前记录；第二步，用全息图使原光波波前再现，即波前再现。返回首页光路图右图是第一次实验全息光栅的光路图，实验仪器如图下标注所示。实验过程中需要注意的是：1、尽量拉开各个实验仪器之间的距离，减小误差；2、保持光线的水平，先摆放好激光器、50%的分束板、全反射镜以及全息干板；3、尽量使两束全反射镜射出的光的夹角小一些，并且两束光的光强也要相近。右图是第二次实验三维全息的光路图，实验仪器如图下标注所示。实验过程中需要注意的是：1、尽量拉开各个实验仪器之间的距离，减小误差；2、调整光路，尤其是95%分束板和两面全反射镜，使得两束光到达全息1全息术蒋成龙PB05210441干板的距离接近相等，并且是两束光的光强接近相等；3、不要让物体挡住参考光。返回首页实验结果图限于NOKIA3230的拍照功能有限，在实验室的暗示条件拍摄不出结果，但在寝室意外发现可以透过正在给MP3充电的充电器的指示灯显示出较好的全息光栅和全息干板的衍射图纹，如下图所示：图11280x960全息光栅摄像头的滤波作用不好，无法滤除部分过强的中心光源，但摄像头的这种敏感性同时意味着可以拍摄到两个较弱的一级点。图21280x960全息光栅侧过一定角度甚至可以看见一个二级的点。干板左侧边缘的那个亮点不是三级点，而是玻璃折射的光点。图21280x960三维全息鸡像的细节没有办法拍得清楚，而且噪点很多，不过整体轮廓还是出来了。同样的，干板上边缘的那个点也不是衍射图纹。2全息术蒋成龙PB05210441返回首页思考题1、拍摄时得到的=，L=22.0CM，X=28.0CM，所以=arctan（X/2L）=，相对误差产生误差的主要原因有：一、测量时所用的量角器本身就没有很高的精确度，极其容易产生误差；二、测量L和X使用的刻度尺的精度也不够，也会产生较大的误差；三、实验仪器的摆放是否水平对衍射图案产生了影响，导致测量的X不再是水平的，而是倾斜的，这直接增大了X，导致计算的值较大。由光栅方程：可得：光栅常数；2、全息术两步成像的方法一、波前的全息记录。即利用干涉原理记录物体散射的光波在某一个波前平面上的复振幅分布。通过干涉法可以将物体光波在某波前的位相分布转换成光强的分布，从而被照相底...
