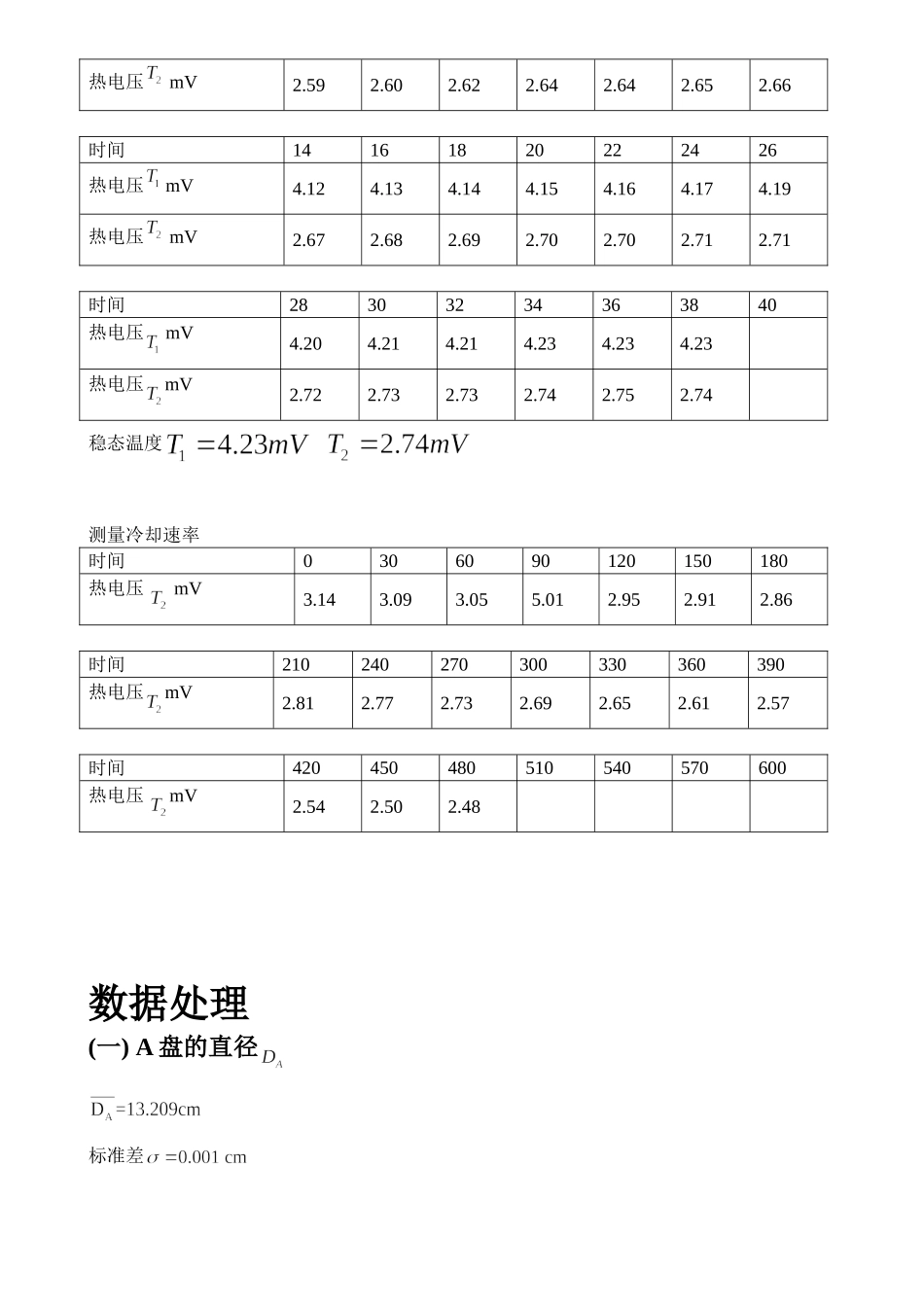

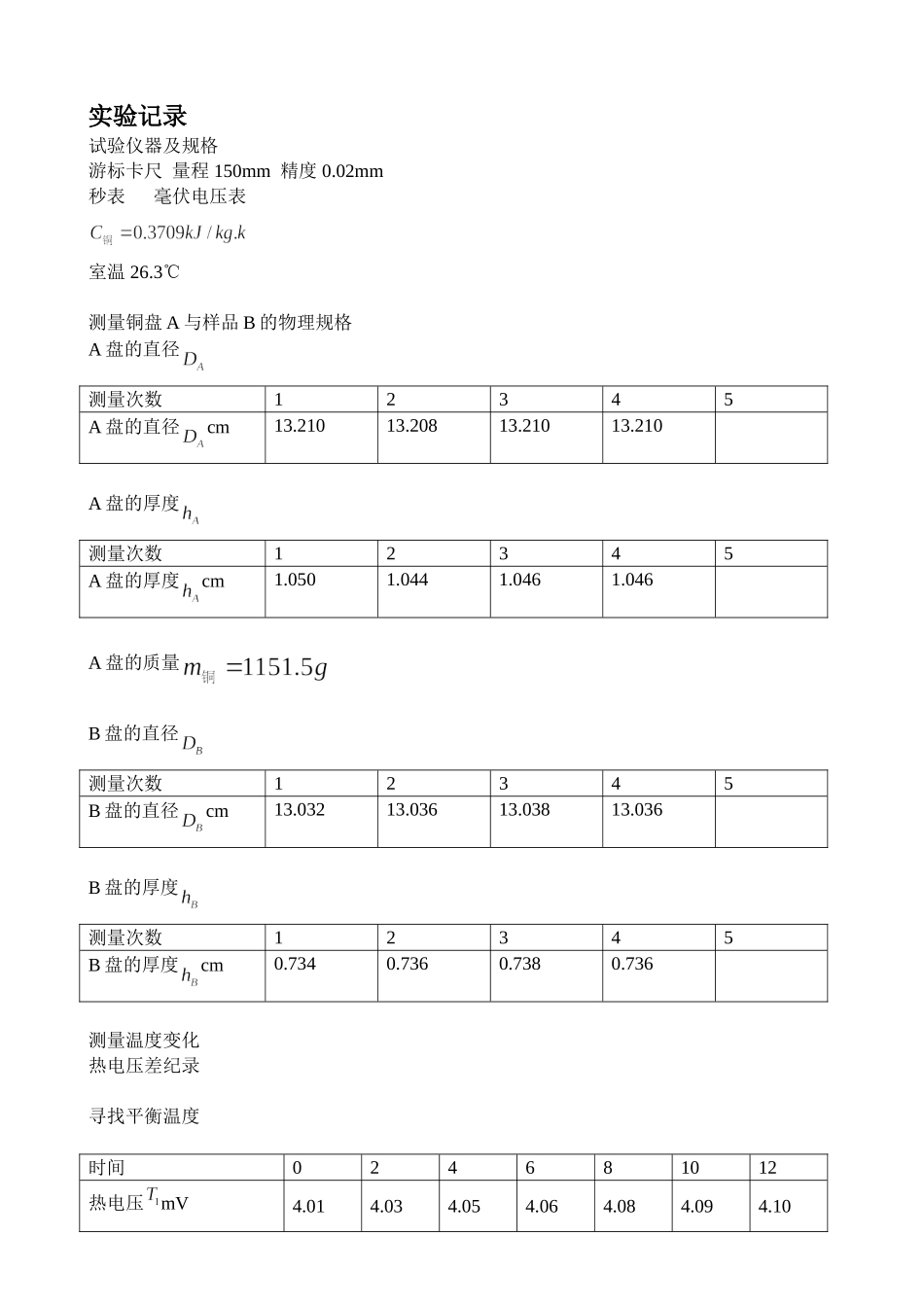

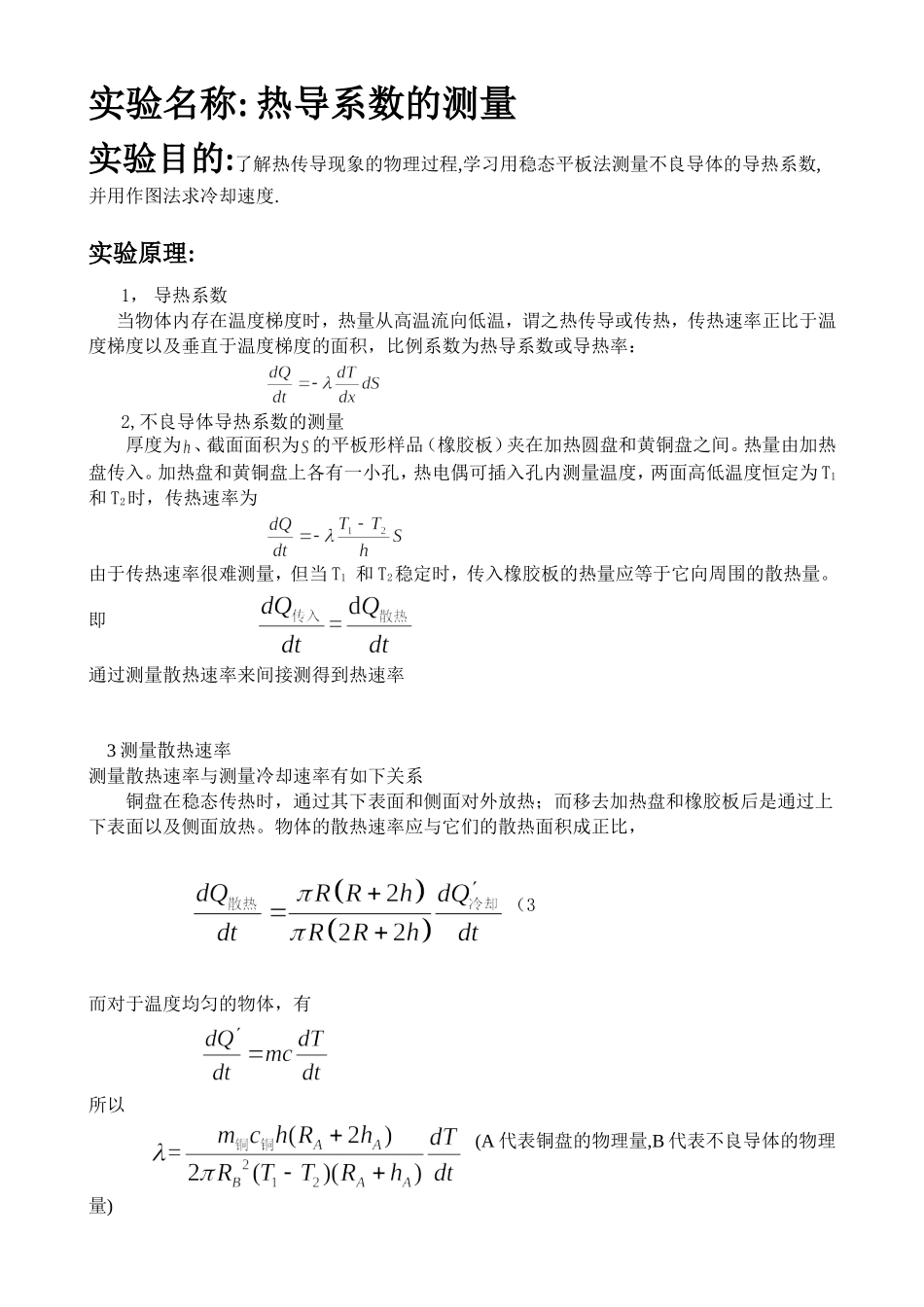

实验名称:热导系数的测量实验目的:了解热传导现象的物理过程,学习用稳态平板法测量不良导体的导热系数,并用作图法求冷却速度.实验原理:1，导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，比例系数为热导系数或导热率：2,不良导体导热系数的测量厚度为、截面面积为的平板形样品（橡胶板）夹在加热圆盘和黄铜盘之间。热量由加热盘传入。加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T1和T2时，传热速率为由于传热速率很难测量，但当T1和T2稳定时，传入橡胶板的热量应等于它向周围的散热量。即通过测量散热速率来间接测得到热速率3测量散热速率测量散热速率与测量冷却速率有如下关系铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。物体的散热速率应与它们的散热面积成正比，（3而对于温度均匀的物体，有所以(A代表铜盘的物理量,B代表不良导体的物理量)实验记录试验仪器及规格游标卡尺量程150mm精度0.02mm秒表毫伏电压表室温26.3℃测量铜盘A与样品B的物理规格A盘的直径测量次数12345A盘的直径cm13.21013.20813.21013.210A盘的厚度测量次数12345A盘的厚度cm1.0501.0441.0461.046A盘的质量B盘的直径测量次数12345B盘的直径cm13.03213.03613.03813.036B盘的厚度测量次数12345B盘的厚度cm0.7340.7360.7380.736测量温度变化热电压差纪录寻找平衡温度时间024681012热电压mV4.014.034.054.064.084.094.10热电压mV2.592.602.622.642.642.652.66时间14161820222426热电压mV4.124.134.144.154.164.174.19热电压mV2.672.682.692.702.702.712.71时间28303234363840热电压mV4.204.214.214.234.234.23热电压mV2.722.732.732.742.752.74稳态温度测量冷却速率时间0306090120150180热电压mV3.143.093.055.012.952.912.86时间210240270300330360390热电压mV2.812.772.732.692.652.612.57时间420450480510540570600热电压mV2.542.502.48数据处理(一)A盘的直径标准差A类不确定度为B类不确定度为误差合成测量结果(二)A盘的厚度标准差A类不确定度为B类不确定度为误差合成测量结果(三)B盘的直径标准差A类不确定度为B类不确定度为误差合成测量结果(四)B盘的厚度标准差A类不确定度为B类不确定度为误差合成测量结果(五)寻找稳态热电压由实验数据记录,在30至38分钟之间,热电压变化小于0.03mV,所以认为此时已经热传导...
