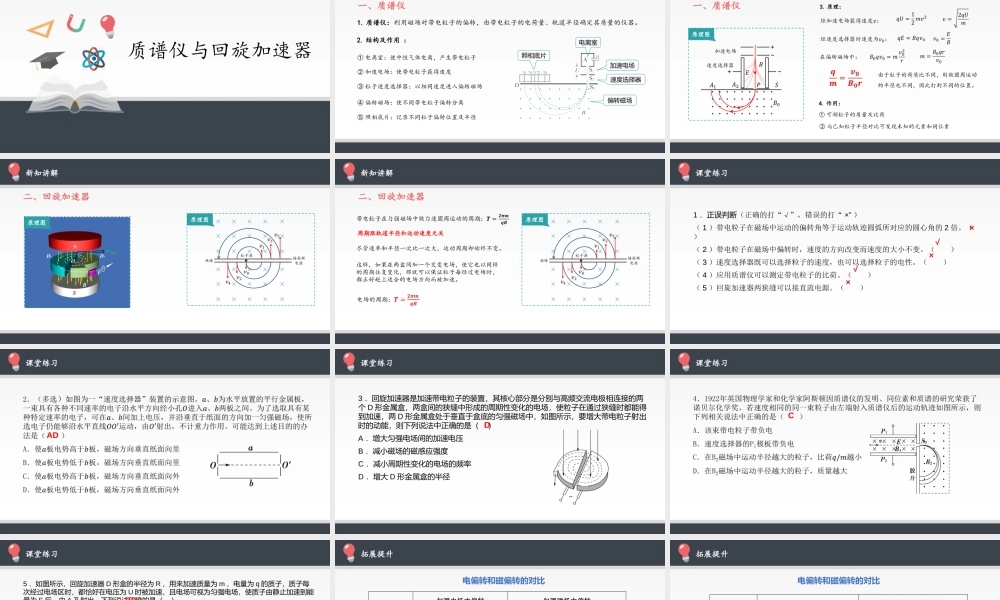

质谱仪与回旋加速器新知讲解一、质谱仪1.质谱仪：利用磁场对带电粒子的偏转，由带电粒子的电荷量、轨道半径确定其质量的仪器。2.结构及作用：①电离室：使中性气体电离，产生带电粒子②加速电场：使带电粒子获得速度③粒子速度选择器：以相同速度进入偏转磁场④偏转磁场：使不同带电粒子偏转分离⑤照相底片：记录不同粒子偏转位置及半径电离室加速电场偏转磁场照相底片速度选择器新知讲解原理图加速电场速度选择器一、质谱仪3.原理：在偏转磁场中：4.作用：①可测粒子的质量及比荷②与已知粒子半径对比可发现未知的元素和同位素由于粒子的荷质比不同，则做圆周运动的半径也不同，因此打到不同的位置。新知讲解接高频电源狭缝原理图原理图粒子源二、回旋加速器新知讲解接高频电源狭缝原理图粒子源二、回旋加速器周期跟轨道半径和运动速度无关尽管速率和半径一次比一次大，运动周期却始终不变。这样，如果在两盒间加一个交变电场，使它也以同样的周期往复变化，那就可以保证粒子每经过电场时，都正好赶上适合的电场方向而被加速。课堂练习1．正误判断（正确的打“√”，错误的打“×”）（1）带电粒子在磁场中运动的偏转角等于运动轨迹圆弧所对应的圆心角的2倍。（）（2）带电粒子在磁场中偏转时，速度的方向改变而速度的大小不变。（）（3）速度选择器既可以选择粒子的速度，也可以选择粒子的电性。（）（4）应用质谱仪可以测定带电粒子的比荷。（）（5）回旋加速器两狭缝可以接直流电源。（）×××√√课堂练习AD课堂练习3．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是（）A．增大匀强电场间的加速电压B．减小磁场的磁感应强度C．减小周期性变化的电场的频率D．增大D形金属盒的半径D课堂练习C课堂练习5．如图所示，回旋加速器D形盒的半径为R，用来加速质量为m，电量为q的质子，质子每次经过电场区时，都恰好在电压为U时被加速，且电场可视为匀强电场，使质子由静止加速到能量为E后，由A孔射出。下列说法正确的是（）A．D形盒半径R、磁感应强度B不变，若加速电压U越高，质子的能量E将越大B．磁感应强度B不变，若加速电压U不变，D形盒半径R越大，质子的能量E将越大C．D形盒半径R、磁感应强度B不变，若加速电压U越高，质子...
