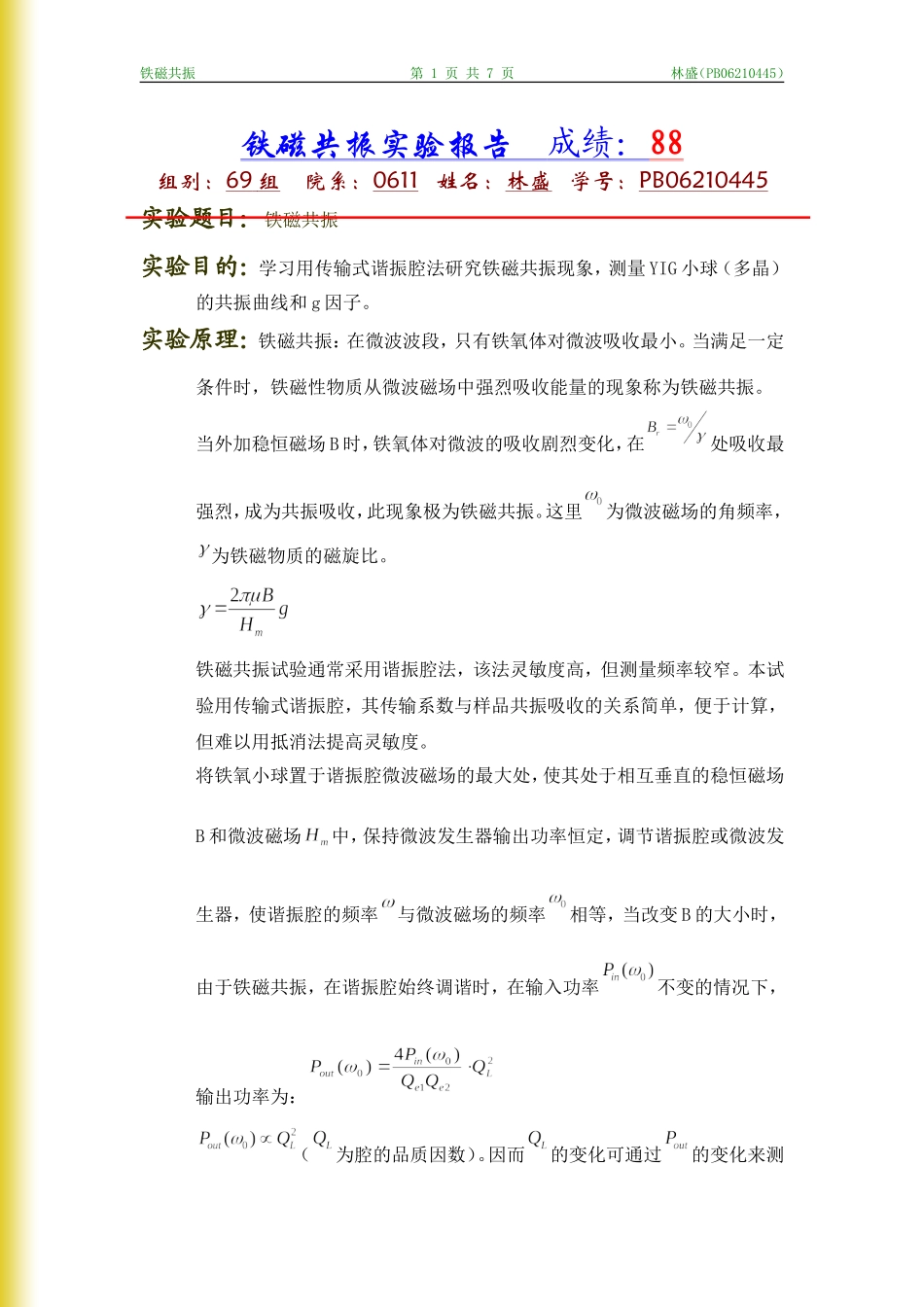

铁磁共振第1页共7页林盛（PB06210445）铁磁共振实验报告成绩：88组别：69组院系：0611姓名：林盛学号：PB06210445实验题目：铁磁共振实验目的：学习用传输式谐振腔法研究铁磁共振现象，测量YIG小球（多晶）的共振曲线和g因子。实验原理：铁磁共振：在微波波段，只有铁氧体对微波吸收最小。当满足一定条件时，铁磁性物质从微波磁场中强烈吸收能量的现象称为铁磁共振。当外加稳恒磁场B时，铁氧体对微波的吸收剧烈变化，在处吸收最强烈，成为共振吸收，此现象极为铁磁共振。这里为微波磁场的角频率，为铁磁物质的磁旋比。铁磁共振试验通常采用谐振腔法，该法灵敏度高，但测量频率较窄。本试验用传输式谐振腔，其传输系数与样品共振吸收的关系简单，便于计算，但难以用抵消法提高灵敏度。将铁氧小球置于谐振腔微波磁场的最大处，使其处于相互垂直的稳恒磁场B和微波磁场中，保持微波发生器输出功率恒定，调节谐振腔或微波发生器，使谐振腔的频率与微波磁场的频率相等，当改变B的大小时，由于铁磁共振，在谐振腔始终调谐时，在输入功率不变的情况下，输出功率为：（为腔的品质因数）。因而的变化可通过的变化来测铁磁共振第2页共7页林盛（PB06210445）量。然后通过P-B曲线可得。必须注意的是，当B改变时，磁导率的变化会引起谐振腔谐振频率的变化（频散效应），故实验时，每改变一次B都要调节谐振腔（或微波发生器频率），使它与输入微波磁场的频率调谐，以满足上式的关系，这种测量称逐点调谐，可以获得真实的共振吸收曲线，如图2.3.2-5，此时，对应于B1、B2的输出功率为式中P0、Pr、和P1/2分别是远离共振点、共振点和共振幅度半高处对应的输出功率。因此根据测得曲线，计算出P1/2，既能确定出。试验时直接测量的不是功率，而是检波电流I。以上部分不需要,属于预习部分实验仪器：微波发生器，隔离器，定向耦合器，晶体检波器，微安计，谐振腔，铁氧体小球，精密衰减器，磁铁，示波器。实验步骤：1.用波长表测微波频率1）给三厘米固态信号发生器预热30分钟。2）调节波导上衰减器，使电流为50μA。3）调节波长表，使电流读数最小，读出波长表读数，测量6次。4）把波长表调离，即远离共振区。2.用非逐点调谐法测I-B曲线1）把谐振腔样品部分放入磁场中心。2）接好磁场的连线，调节“磁场”旋钮，改变励磁电流的的大小，记下励磁电流和波导电流，得它们的曲线关系。3）反相调节励磁电流旋钮，测得另外一条曲线。4）根据测得的两条曲线，求出的值。3.用示波器...
