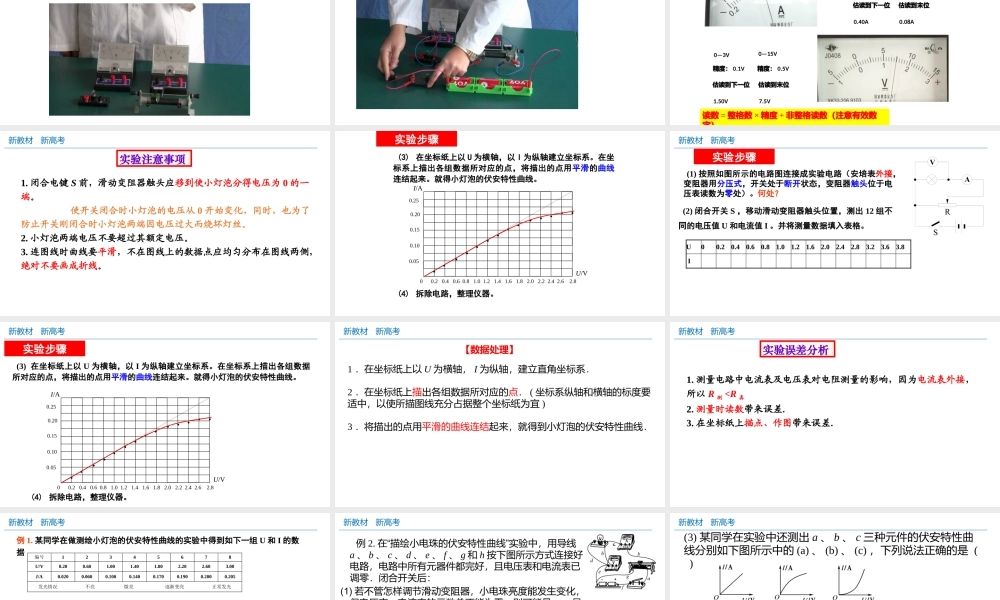

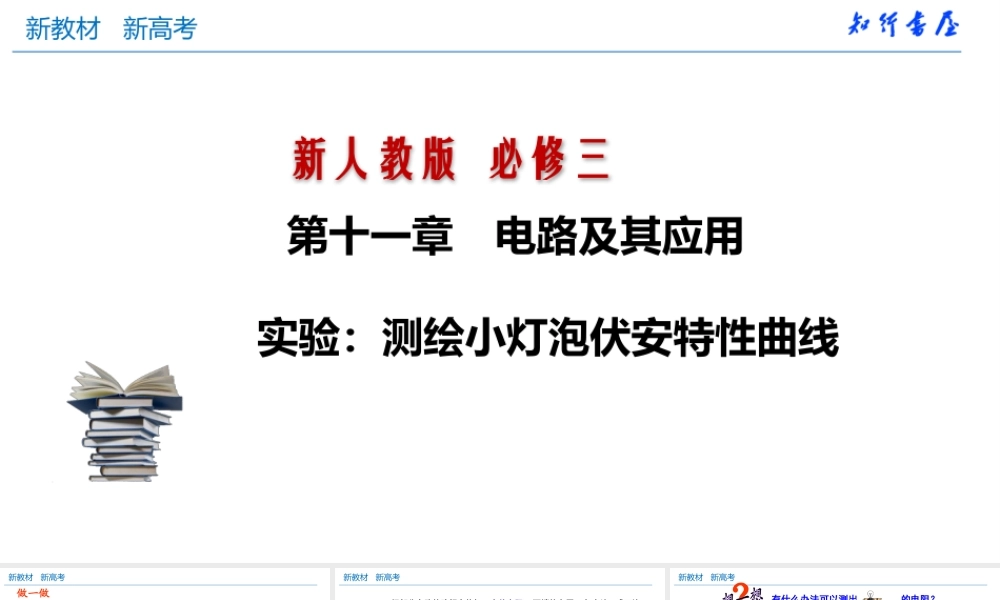

新教材新高考新人教版必修三第十一章电路及其应用实验：测绘小灯泡伏安特性曲线新教材新高考取220V、100W以上功率的废灯泡的灯丝约2cm长一段。把灯丝与两节干电池及2.5V小灯泡串联起来，闭合电键灯泡发光并且较亮，再用火柴给灯丝加热，可见小灯泡变暗。金属导体的电阻随温度升高而增大做一做新教材新高考据部分电路的欧姆定律知，定值电阻R两端的电压U与电流I成正比，即U=IR，其I—U图线是一条过原点的直线。由于小灯泡灯丝的电阻率随着温度的升高而增大，其电阻也随着温度的升高而增大，故小灯泡的伏安特性曲线应为曲线。U/VI/AO新教材新高考有什么办法可以测出的电阻？用电流表测出流过小灯泡的电流，用电压表测出小灯泡两端的电压。根据欧姆定律即可算出小灯泡的电阻。IUR新教材新高考实验原理对于小灯泡，若所加电压不同，其亮度不同，也可说灯丝的温度不同，导致灯丝的电阻率发生变化，则其阻值就不是一个确定值，其I-U图线就不是直线。新教材新高考电流表外接电流表内接误差偏小偏大比较法计算法试触法电压表变化大电流表变化大测量电路的选择AVxRRRAxRRAVxRRRVxRR新教材新高考限流式接法分压式接法1.如果限流式和分压式都能用时，优先采用限流式2.如果滑动变阻器的额定电流够用，在下列三种情况下必须采用分压接法：(1)用电器的电压或电流要求从零开始连续可调．(2)要求用电器的电压或电流变化范围大，但滑动变阻器的阻值小．(3)采用限流接法时限制不住，电表总超量程，用电器总超额定值．供电电路的选择新教材新高考外接限流外接分压内接限流内接分压电路的组合形式新教材新高考滑动变阻器采用“分压接法”.可使小灯泡两端的电压从零开始连续变化。安培表采用“外接法”.可使测出的小灯泡的电压、电流更准确。实验电路图新教材新高考实验电路图电流表：0～0.6A估读到0.01A电压表：0～3V估读到0.01VAACBVSREL新教材新高考实验操作图1、控制电路2、测量电路顺序：连接电路新教材新高考测量读数新教材新高考0—3A0—0.6A精度：0.1A估读到下一位0.40A精度：0.02A估读到末位0.08A0—3V0—15V精度：0.1V估读到下一位1.50V精度：0.5V估读到末位7.5V读数=整格数×精度+非整格读数（注意有效数字）新教材新高考实验注意事项1.闭合电键S前，滑动变阻器触头应移到使小灯泡分得电压为0的一端。使开关闭合时小灯泡的电压从0开始变化，同时，也为了防止开关刚闭合时小灯泡两端因电压过大而烧坏灯丝。2.小灯泡两端电压不要超过其额定电压...
