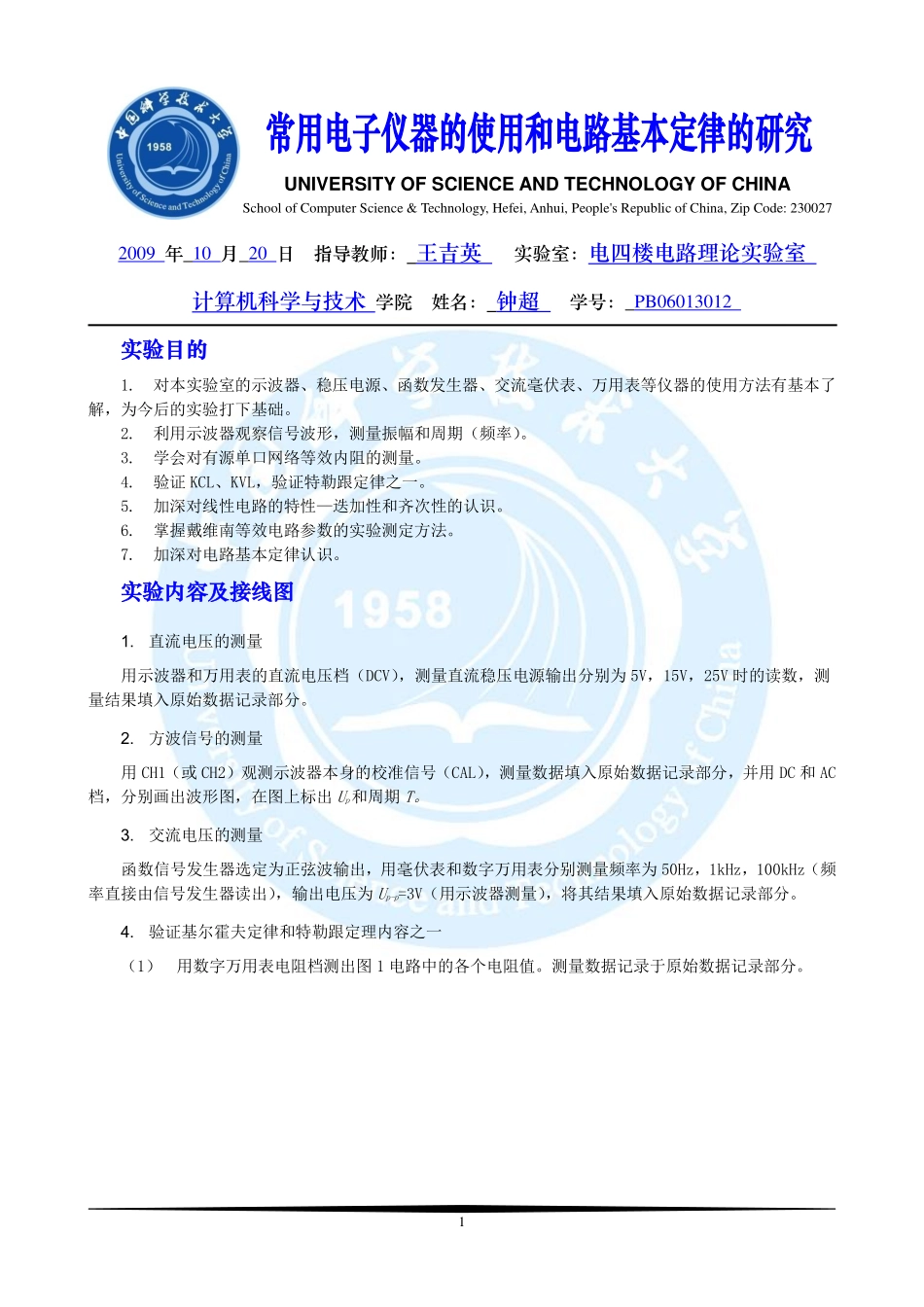

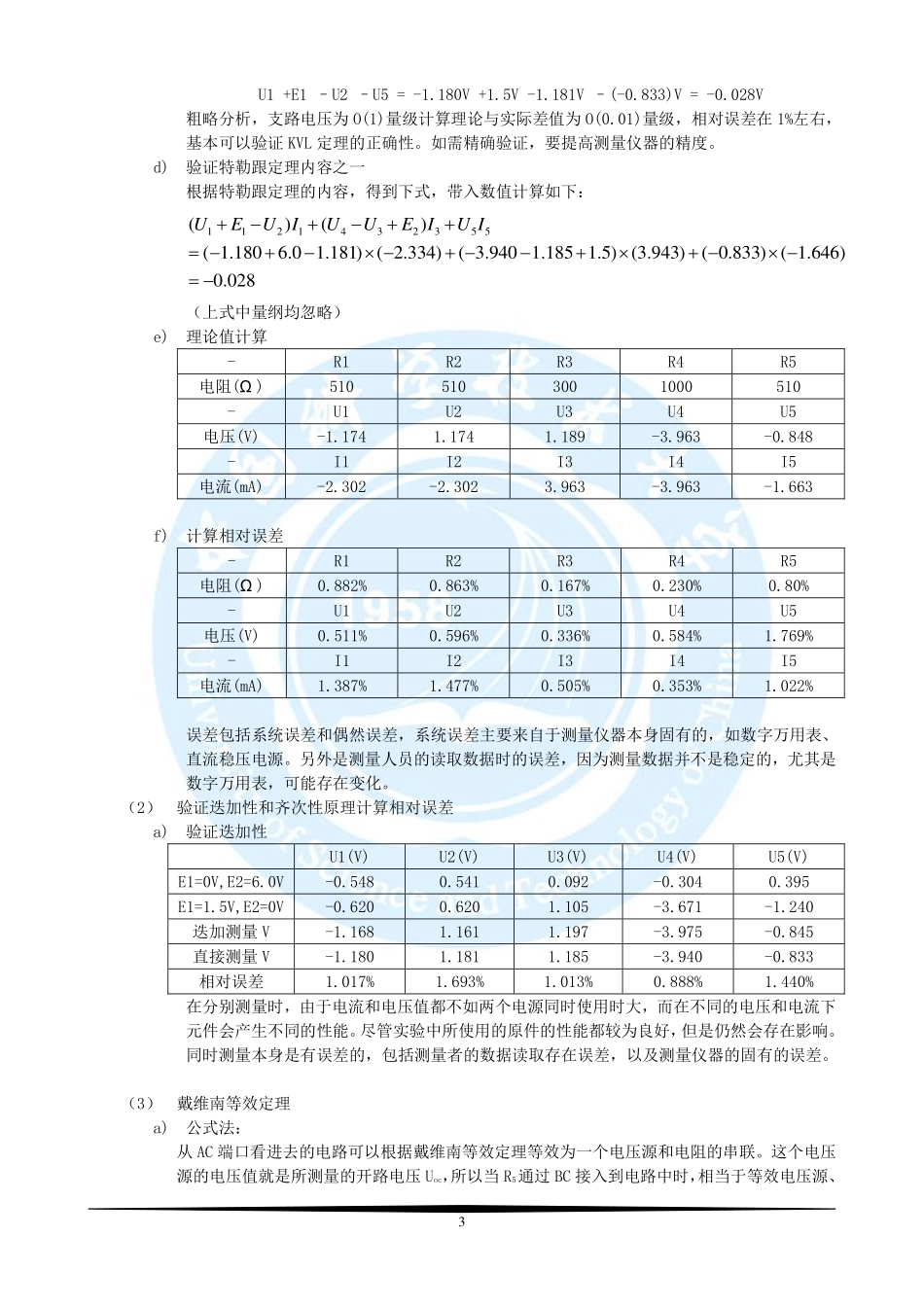

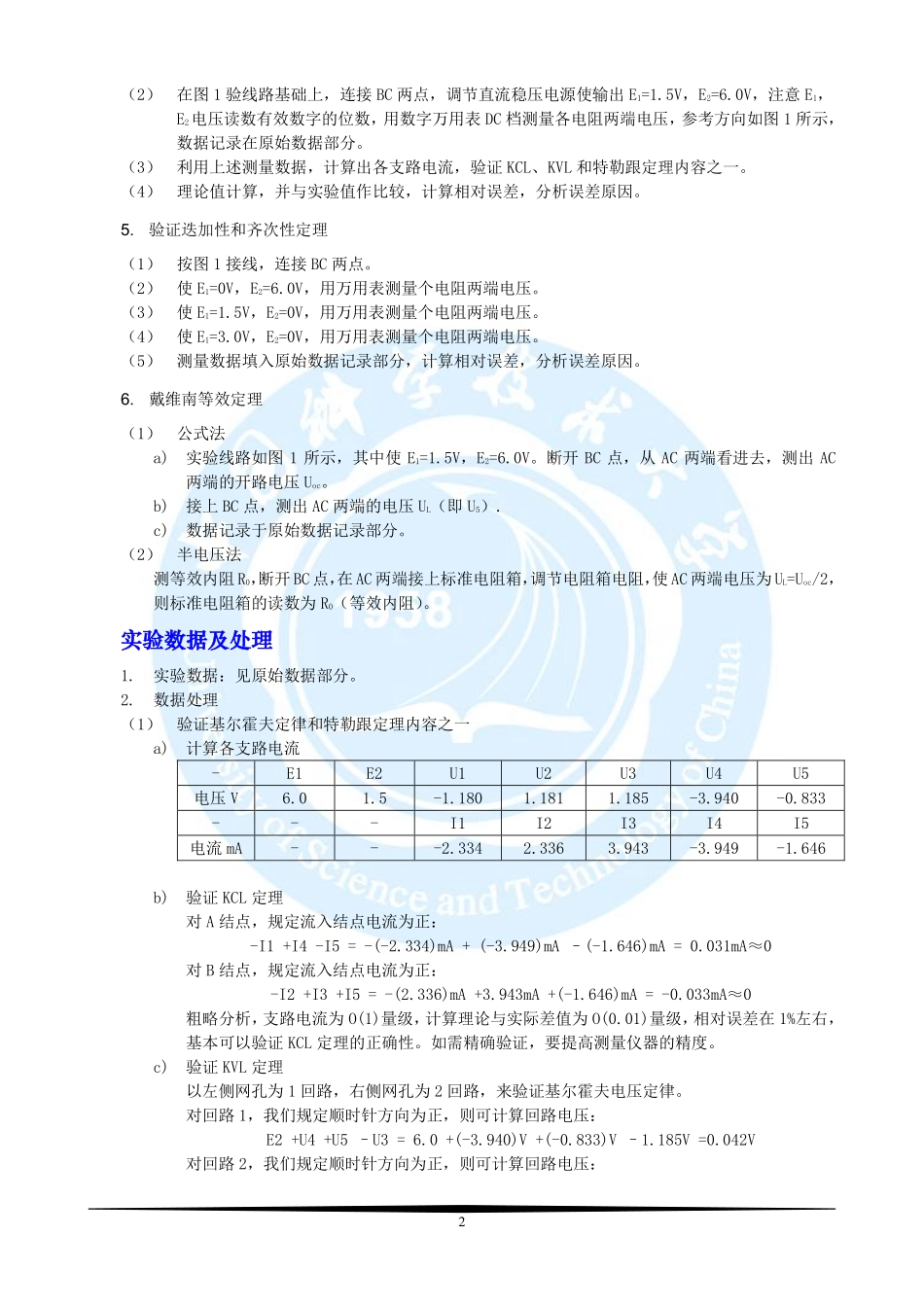

12009年10月20日指导教师：王吉英实验室：电四楼电路理论实验室计算机科学与技术学院姓名：钟超学号：PB06013012实验目的1.对本实验室的示波器、稳压电源、函数发生器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。2.利用示波器观察信号波形，测量振幅和周期（频率）。3.学会对有源单口网络等效内阻的测量。4.验证KCL、KVL，验证特勒跟定律之一。5.加深对线性电路的特性—迭加性和齐次性的认识。6.掌握戴维南等效电路参数的实验测定方法。7.加深对电路基本定律认识。实验内容及接线图1.直流电压的测量用示波器和万用表的直流电压档（DCV），测量直流稳压电源输出分别为5V，15V，25V时的读数，测量结果填入原始数据记录部分。2.方波信号的测量用CH1（或CH2）观测示波器本身的校准信号（CAL），测量数据填入原始数据记录部分，并用DC和AC档，分别画出波形图，在图上标出Up和周期T。3.交流电压的测量函数信号发生器选定为正弦波输出，用毫伏表和数字万用表分别测量频率为50Hz，1kHz，100kHz（频率直接由信号发生器读出），输出电压为Up-p=3V（用示波器测量），将其结果填入原始数据记录部分。4.验证基尔霍夫定律和特勒跟定理内容之一（1）用数字万用表电阻档测出图1电路中的各个电阻值。测量数据记录于原始数据记录部分。UNIVERSITYOFSCIENCEANDTECHNOLOGYOFCHINASchoolofComputerScience&Technology,Hefei,Anhui,People'sRepublicofChina,ZipCode:230027常用电子仪器的使用和电路基本定律的研究2（2）在图1验线路基础上，连接BC两点，调节直流稳压电源使输出E1=1.5V，E2=6.0V，注意E1，E2电压读数有效数字的位数，用数字万用表DC档测量各电阻两端电压，参考方向如图1所示，数据记录在原始数据部分。（3）利用上述测量数据，计算出各支路电流，验证KCL、KVL和特勒跟定理内容之一。（4）理论值计算，并与实验值作比较，计算相对误差，分析误差原因。5.验证迭加性和齐次性定理（1）按图1接线，连接BC两点。（2）使E1=0V，E2=6.0V，用万用表测量个电阻两端电压。（3）使E1=1.5V，E2=0V，用万用表测量个电阻两端电压。（4）使E1=3.0V，E2=0V，用万用表测量个电阻两端电压。（5）测量数据填入原始数据记录部分，计算相对误差，分析误差原因。6.戴维南等效定理（1）公式法a)实验线路如图1所示，其中使E1=1.5V，E2=6.0V。断开BC点，从AC两端看进去，测出AC两端的开路电压Uoc。b)接上BC点，测出AC两端的电压UL（即U5）.c)数据记录于...
