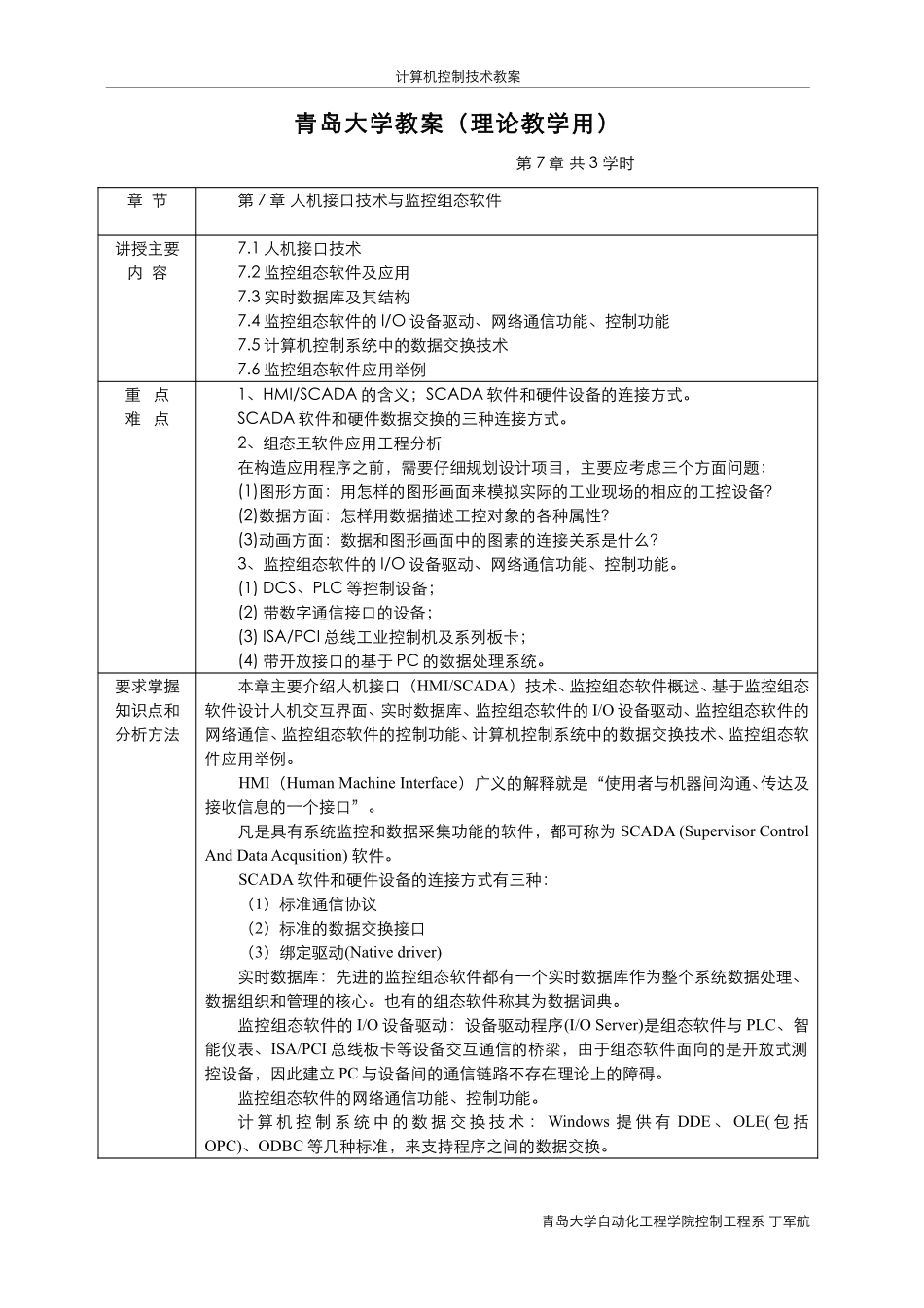

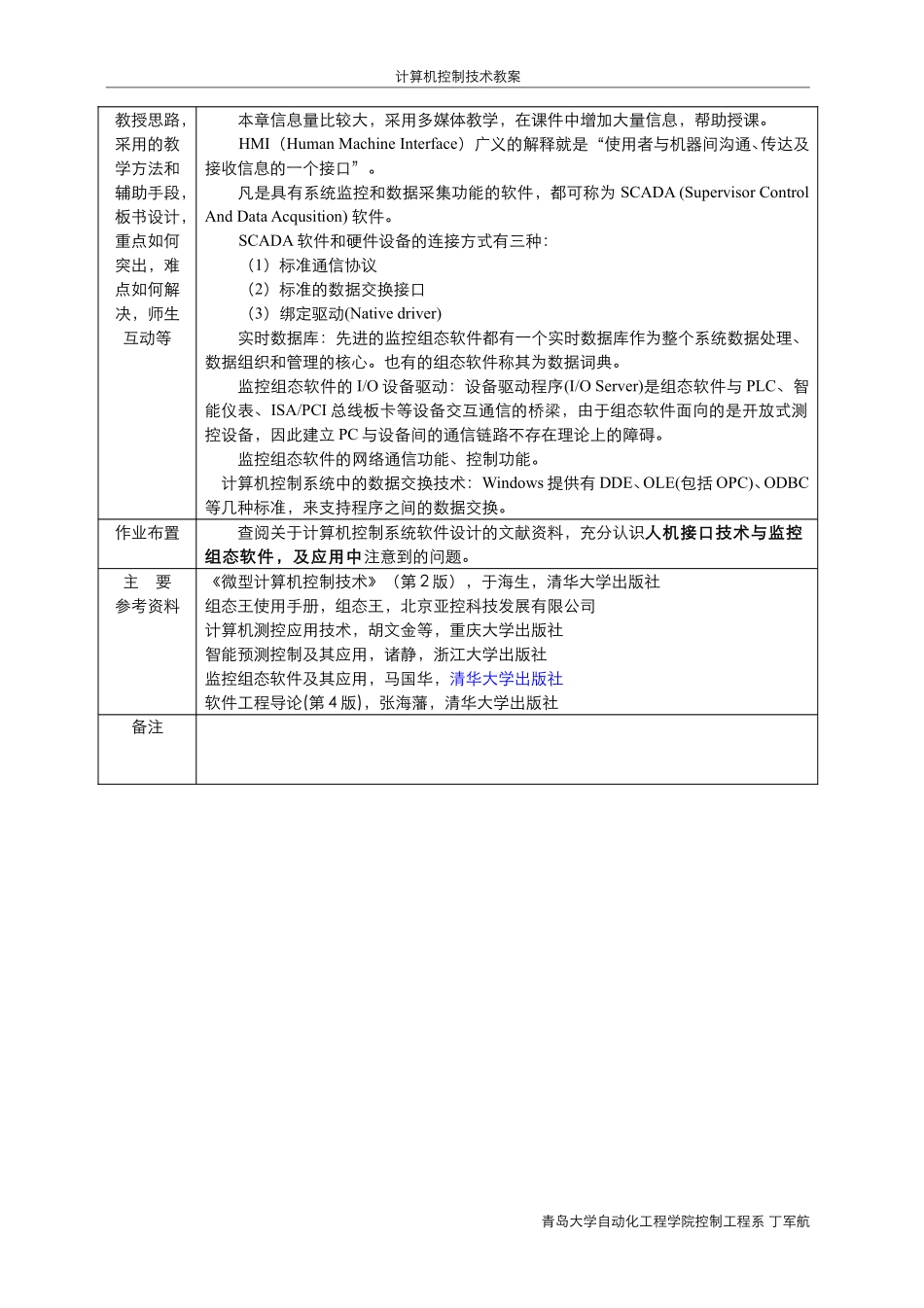

计算机控制技术教案青岛大学教案（理论教学用）第7章共3学时章节第7章人机接口技术与监控组态软件讲授主要内容7.1人机接口技术7.2监控组态软件及应用7.3实时数据库及其结构7.4监控组态软件的I/O设备驱动、网络通信功能、控制功能7.5计算机控制系统中的数据交换技术7.6监控组态软件应用举例重点难点1、HMI/SCADA的含义；SCADA软件和硬件设备的连接方式。SCADA软件和硬件数据交换的三种连接方式。2、组态王软件应用工程分析在构造应用程序之前，需要仔细规划设计项目，主要应考虑三个方面问题：(1)图形方面：用怎样的图形画面来模拟实际的工业现场的相应的工控设备？(2)数据方面：怎样用数据描述工控对象的各种属性？(3)动画方面：数据和图形画面中的图素的连接关系是什么？3、监控组态软件的I/O设备驱动、网络通信功能、控制功能。(1)DCS、PLC等控制设备；(2)带数字通信接口的设备；(3)ISA/PCI总线工业控制机及系列板卡；(4)带开放接口的基于PC的数据处理系统。要求掌握知识点和分析方法本章主要介绍人机接口（HMI/SCADA）技术、监控组态软件概述、基于监控组态软件设计人机交互界面、实时数据库、监控组态软件的I/O设备驱动、监控组态软件的网络通信、监控组态软件的控制功能、计算机控制系统中的数据交换技术、监控组态软件应用举例。HMI（HumanMachineInterface）广义的解释就是“使用者与机器间沟通、传达及接收信息的一个接口”。凡是具有系统监控和数据采集功能的软件，都可称为SCADA(SupervisorControlAndDataAcqusition)软件。SCADA软件和硬件设备的连接方式有三种：（1）标准通信协议（2）标准的数据交换接口（3）绑定驱动(Nativedriver)实时数据库：先进的监控组态软件都有一个实时数据库作为整个系统数据处理、数据组织和管理的核心。也有的组态软件称其为数据词典。监控组态软件的I/O设备驱动：设备驱动程序(I/OServer)是组态软件与PLC、智能仪表、ISA/PCI总线板卡等设备交互通信的桥梁，由于组态软件面向的是开放式测控设备，因此建立PC与设备间的通信链路不存在理论上的障碍。监控组态软件的网络通信功能、控制功能。计算机控制系统中的数据交换技术：Windows提供有DDE、OLE(包括OPC)、ODBC等几种标准，来支持程序之间的数据交换。青岛大学自动化工程学院控制工程系丁军航计算机控制技术教案教授思路，采用的教学方法和辅助手段，板书设计，重点如何突出，难点如何解决，师生互动等本章信息量比较大，采用多媒体教学，在课件中增加大...
