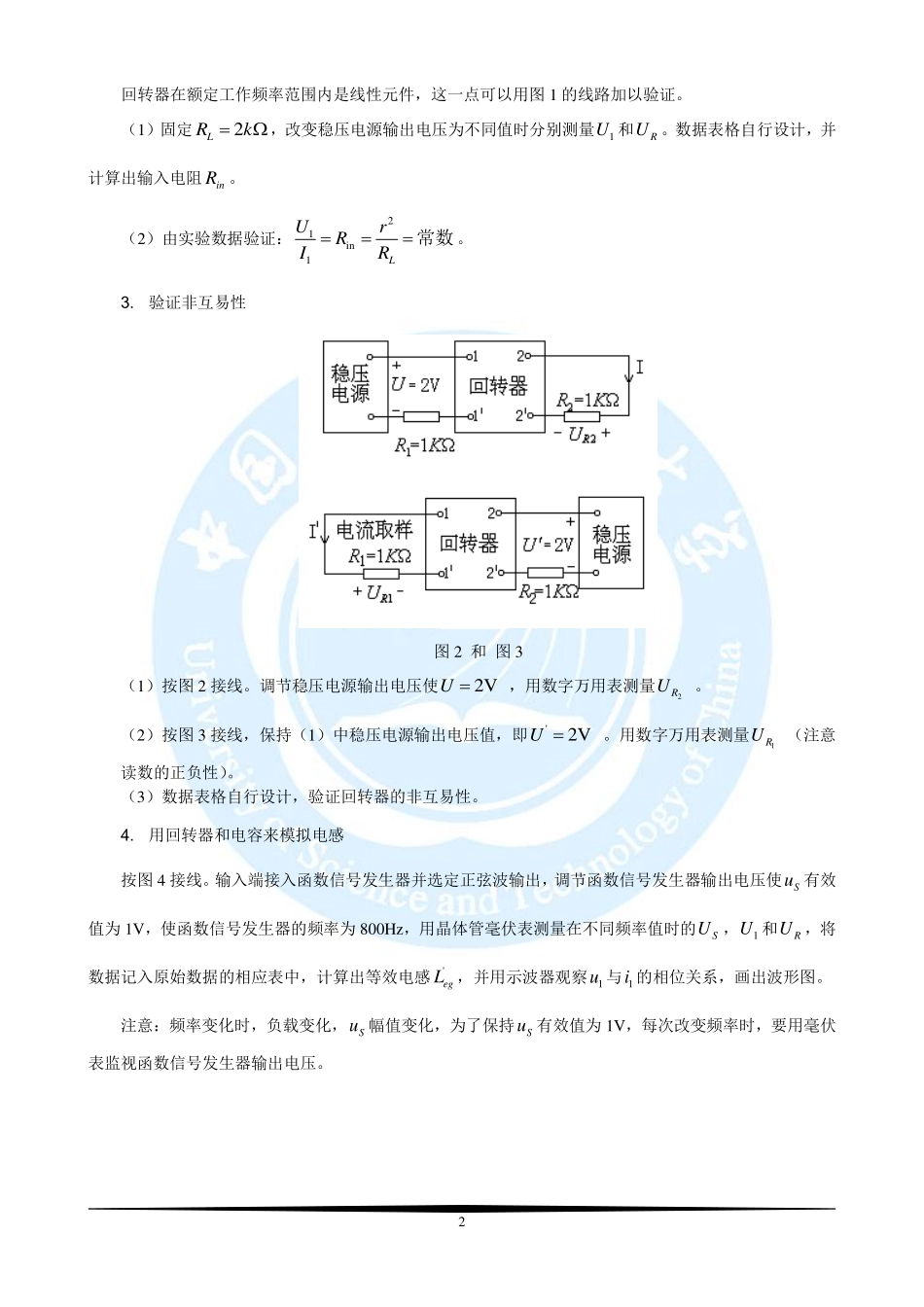

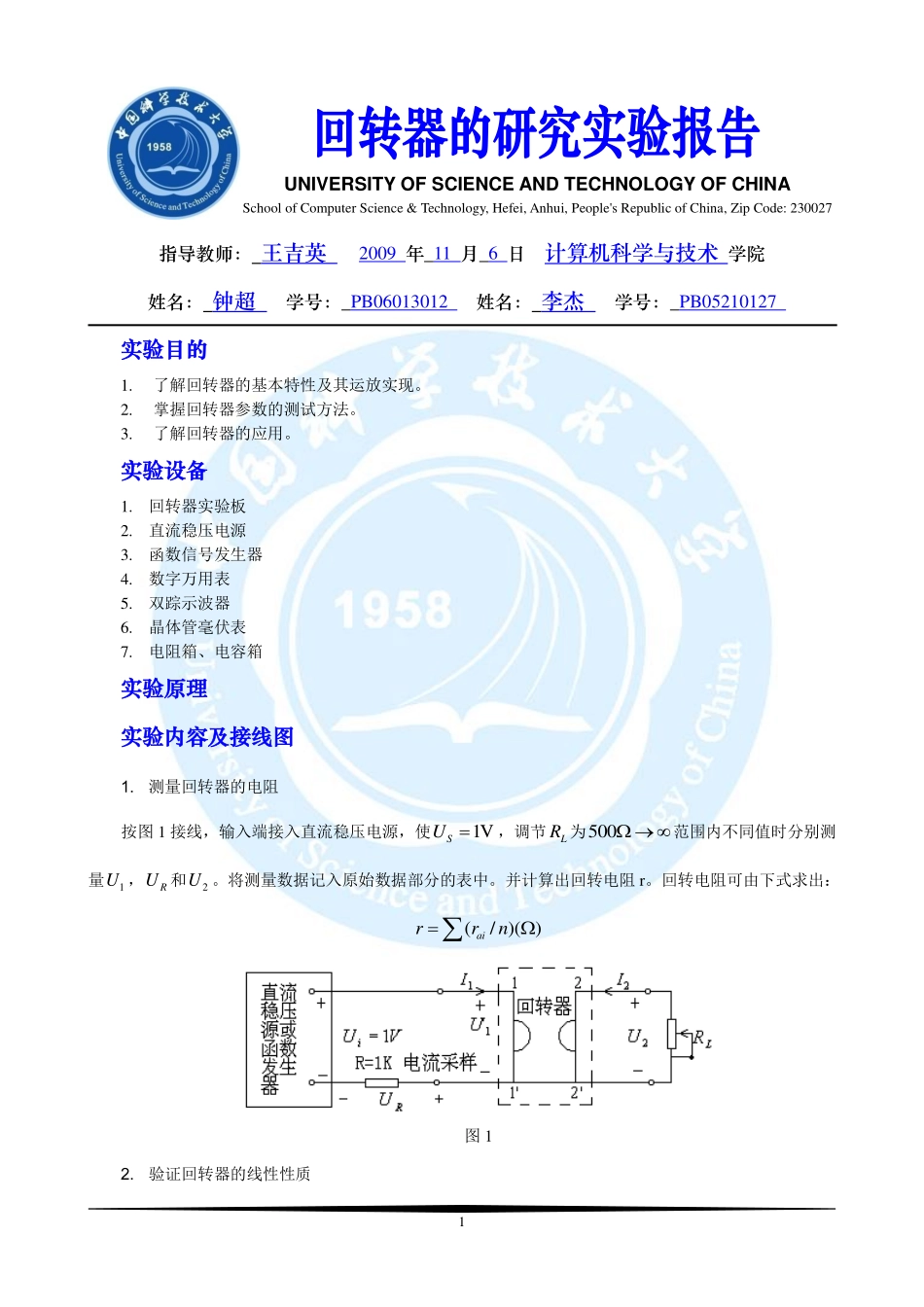

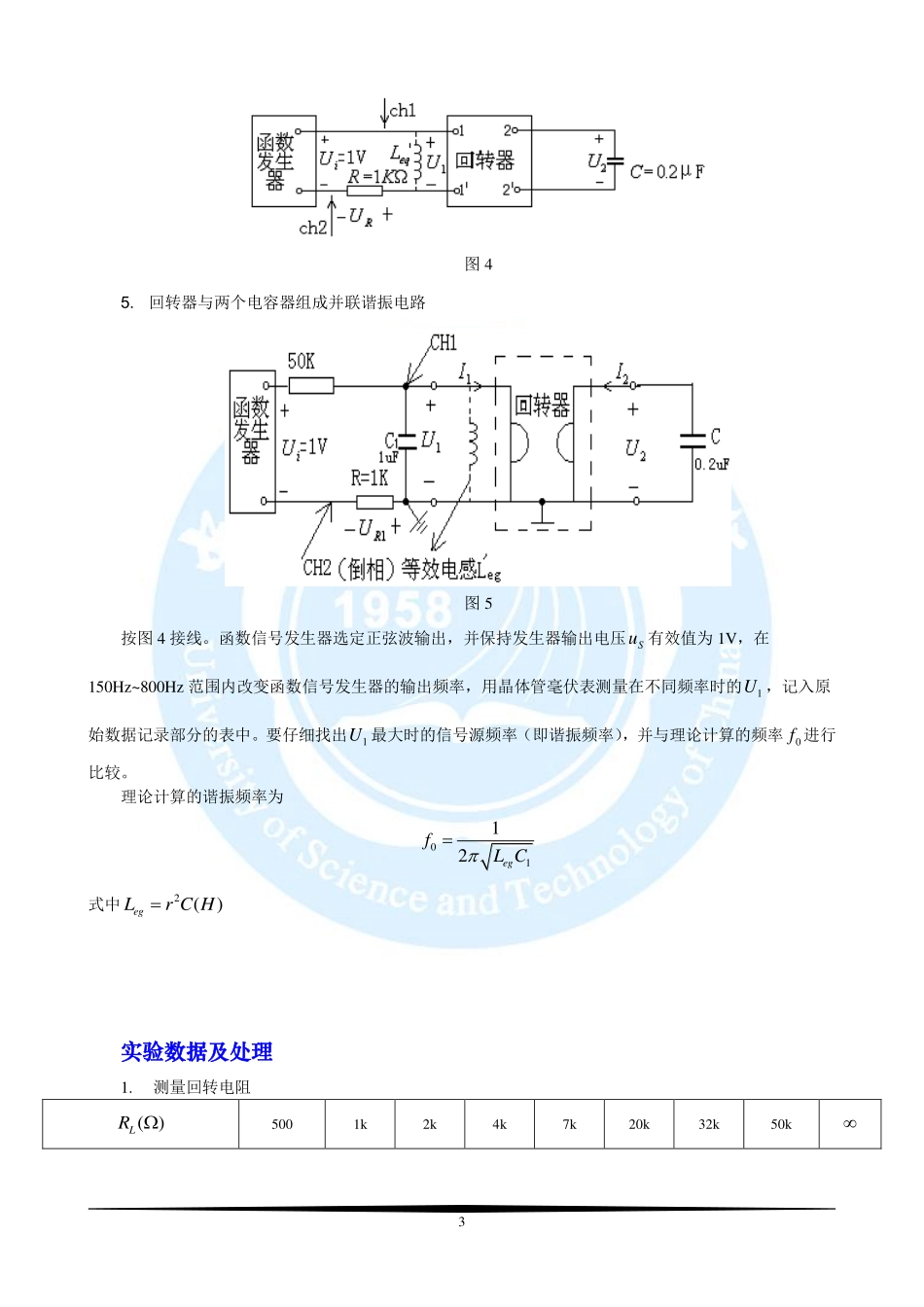

1指导教师：王吉英2009年11月6日计算机科学与技术学院姓名：钟超学号：PB06013012姓名：李杰学号：PB05210127实验目的1.了解回转器的基本特性及其运放实现。2.掌握回转器参数的测试方法。3.了解回转器的应用。实验设备1.回转器实验板2.直流稳压电源3.函数信号发生器4.数字万用表5.双踪示波器6.晶体管毫伏表7.电阻箱、电容箱实验原理实验内容及接线图1.测量回转器的电阻按图1接线，输入端接入直流稳压电源，使1VSU，调节LR为500范围内不同值时分别测量1U，RU和2U。将测量数据记入原始数据部分的表中。并计算出回转电阻r。回转电阻可由下式求出：(/)()airrn图12.验证回转器的线性性质UNIVERSITYOFSCIENCEANDTECHNOLOGYOFCHINASchoolofComputerScience&Technology,Hefei,Anhui,People'sRepublicofChina,ZipCode:230027回转器的研究实验报告2回转器在额定工作频率范围内是线性元件，这一点可以用图1的线路加以验证。（1）固定2LRk，改变稳压电源输出电压为不同值时分别测量1U和RU。数据表格自行设计，并计算出输入电阻inR。（2）由实验数据验证：21in1LUrRIR常数。3.验证非互易性图2和图3（1）按图2接线。调节稳压电源输出电压使2VU，用数字万用表测量2RU。（2）按图3接线，保持（1）中稳压电源输出电压值，即'2VU。用数字万用表测量1RU（注意读数的正负性）。（3）数据表格自行设计，验证回转器的非互易性。4.用回转器和电容来模拟电感按图4接线。输入端接入函数信号发生器并选定正弦波输出，调节函数信号发生器输出电压使Su有效值为1V，使函数信号发生器的频率为800Hz，用晶体管毫伏表测量在不同频率值时的SU，1U和RU，将数据记入原始数据的相应表中，计算出等效电感'egL，并用示波器观察1u与1i的相位关系，画出波形图。注意：频率变化时，负载变化，Su幅值变化，为了保持Su有效值为1V，每次改变频率时，要用毫伏表监视函数信号发生器输出电压。3图45.回转器与两个电容器组成并联谐振电路图5按图4接线。函数信号发生器选定正弦波输出，并保持发生器输出电压Su有效值为1V，在150Hz~800Hz范围内改变函数信号发生器的输出频率，用晶体管毫伏表测量在不同频率时的1U，记入原始数据记录部分的表中。要仔细找出1U最大时的信号源频率（即谐振频率），并与理论计算的频率0f进行比较。理论计算的谐振频率为0112egfLC式中2()egLrCH实验数据及处理1.测量回转电阻()LR5001k2k4k7k20k32k50k4测量值1(V)U0.6670.4800.3140.18...
