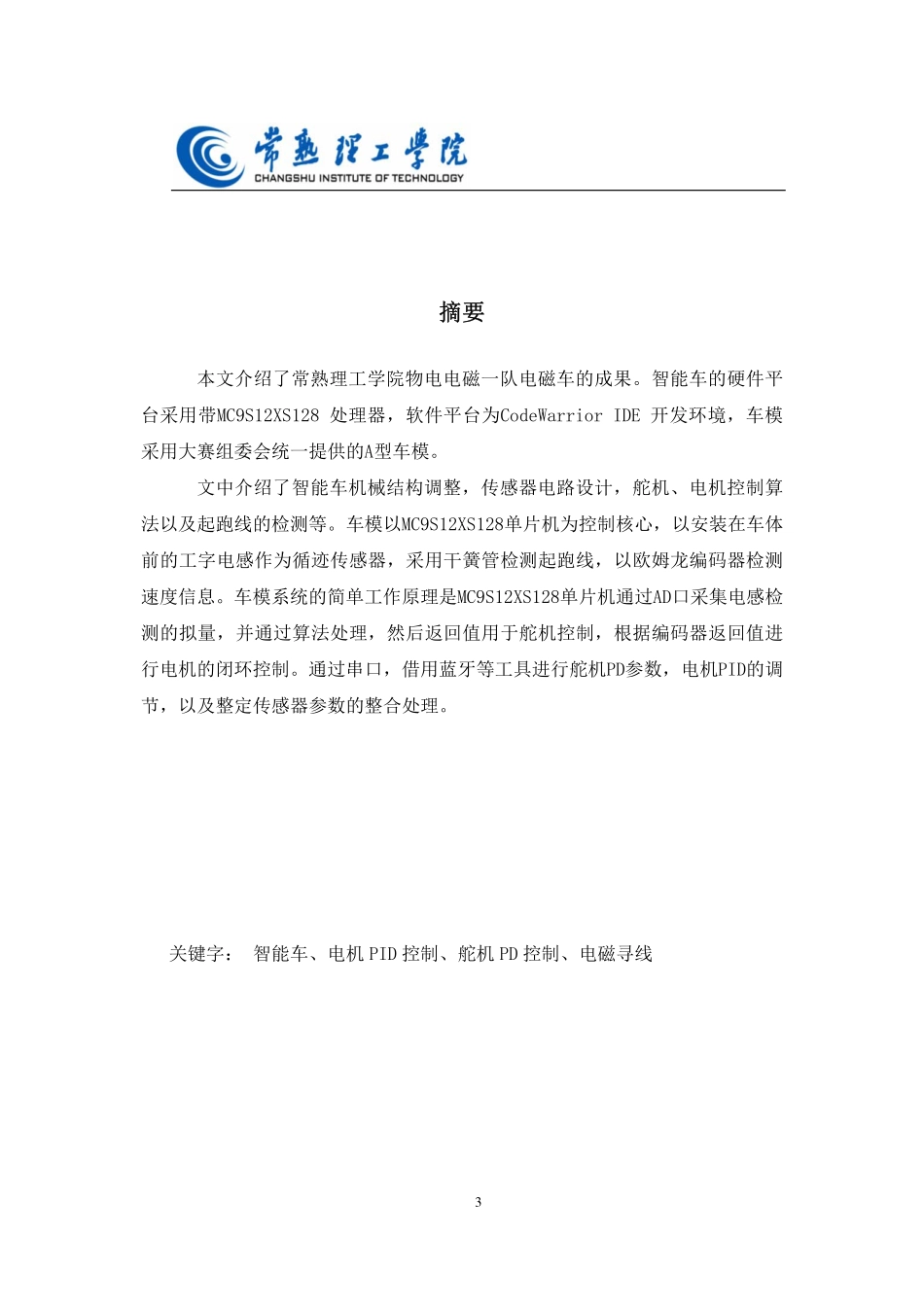

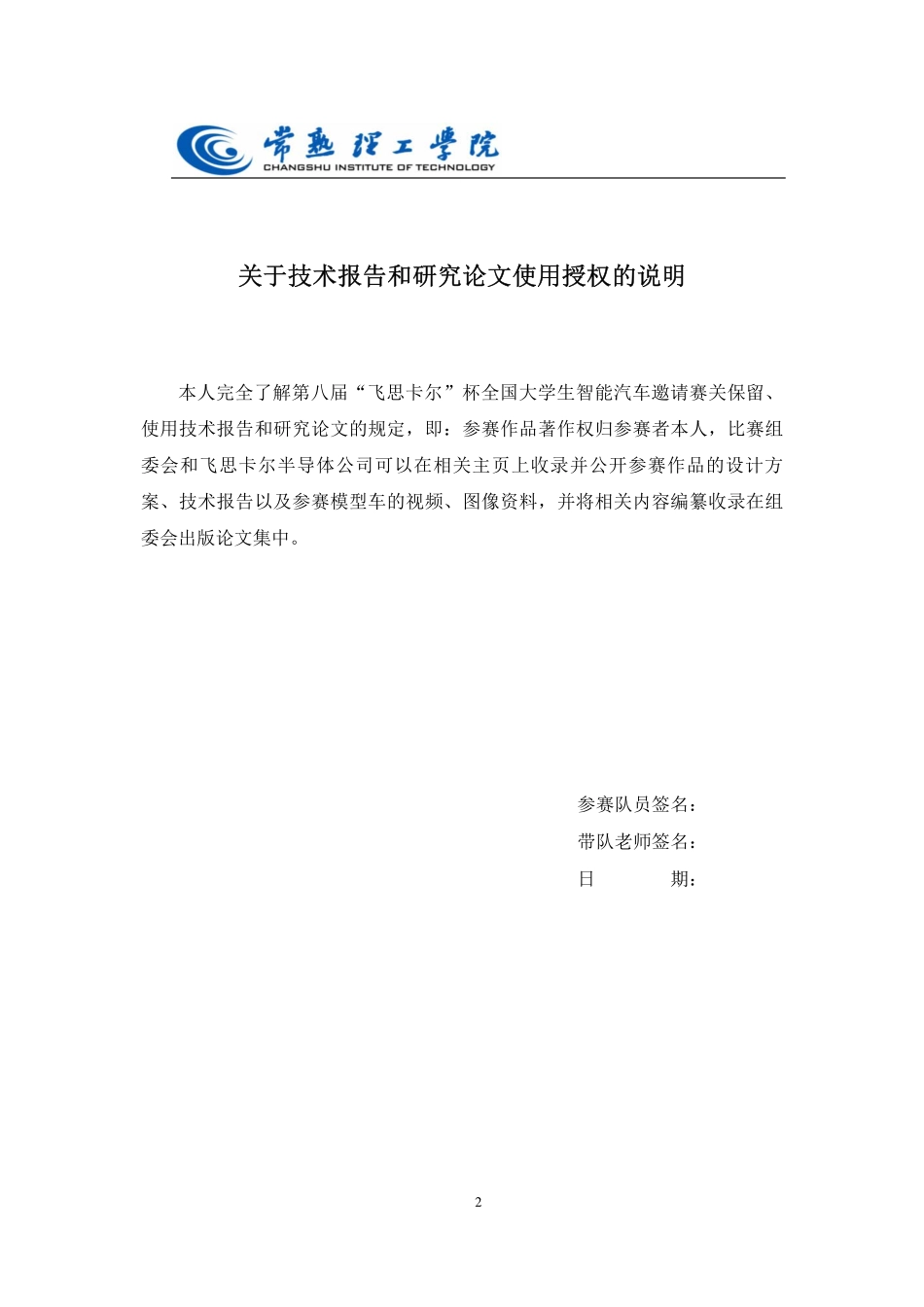

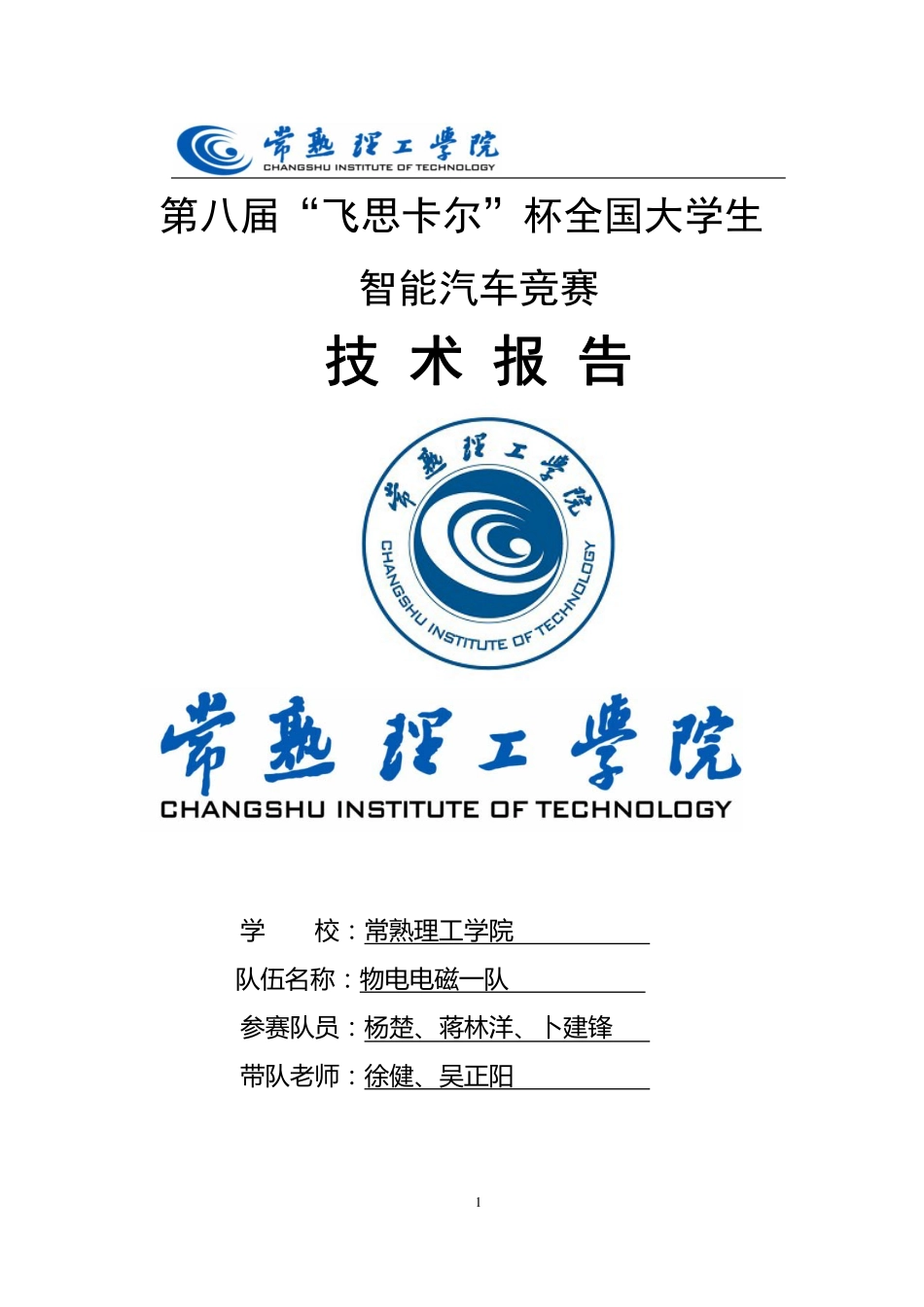

1第八届“飞思卡尔”杯全国大学生智能汽车竞赛技术报告学校：常熟理工学院队伍名称：物电电磁一队参赛队员：杨楚、蒋林洋、卜建锋带队老师：徐健、吴正阳2关于技术报告和研究论文使用授权的说明本人完全了解第八届“飞思卡尔”杯全国大学生智能汽车邀请赛关保留、使用技术报告和研究论文的规定，即：参赛作品著作权归参赛者本人，比赛组委会和飞思卡尔半导体公司可以在相关主页上收录并公开参赛作品的设计方案、技术报告以及参赛模型车的视频、图像资料，并将相关内容编纂收录在组委会出版论文集中。参赛队员签名：带队老师签名：日期：3摘要本文介绍了常熟理工学院物电电磁一队电磁车的成果。智能车的硬件平台采用带MC9S12XS128处理器，软件平台为CodeWarriorIDE开发环境，车模采用大赛组委会统一提供的A型车模。文中介绍了智能车机械结构调整，传感器电路设计，舵机、电机控制算法以及起跑线的检测等。车模以MC9S12XS128单片机为控制核心，以安装在车体前的工字电感作为循迹传感器，采用干簧管检测起跑线，以欧姆龙编码器检测速度信息。车模系统的简单工作原理是MC9S12XS128单片机通过AD口采集电感检测的拟量，并通过算法处理，然后返回值用于舵机控制，根据编码器返回值进行电机的闭环控制。通过串口，借用蓝牙等工具进行舵机PD参数，电机PID的调节，以及整定传感器参数的整合处理。关键字：智能车、电机PID控制、舵机PD控制、电磁寻线4目录第一章总体方案设计----------------------------------------------------------------------------------------6第二章智能车机械结构调整与优化----------------------------------------------------------------------92.1主销内倾--------------------------------------------------------------------------------------92.2主销后倾------------------------------------------------------------------------------------102.3外倾角--------------------------------------------------------------------------------------112.4车轮安装示意图如下：------------------------------------------------------------------122.5舵机的安装------------------------------------------------------------------------------122.6舵机安装示意图如下：------------------------------------------------------------------132.7小结-----------------------------------------------------------...
