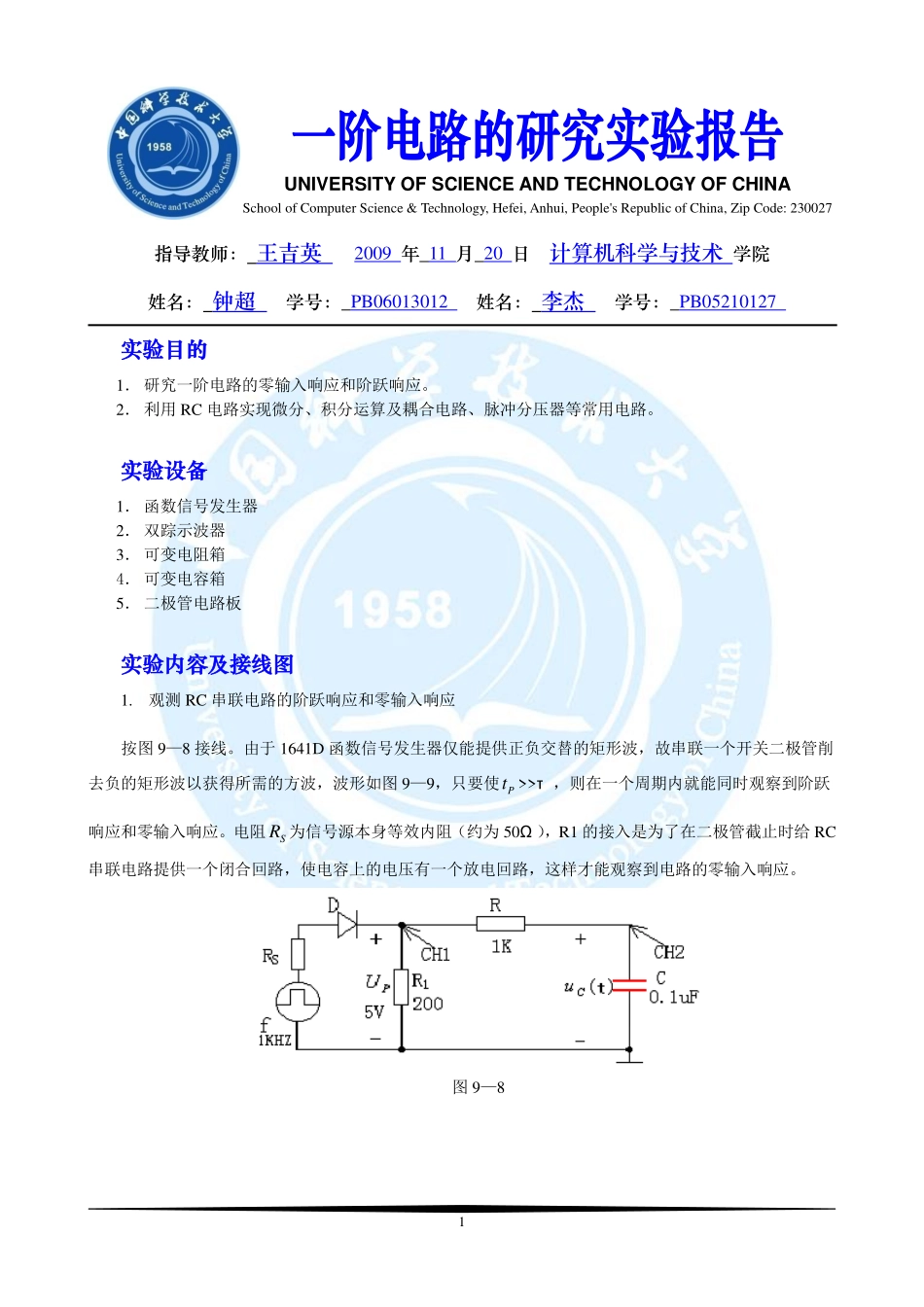

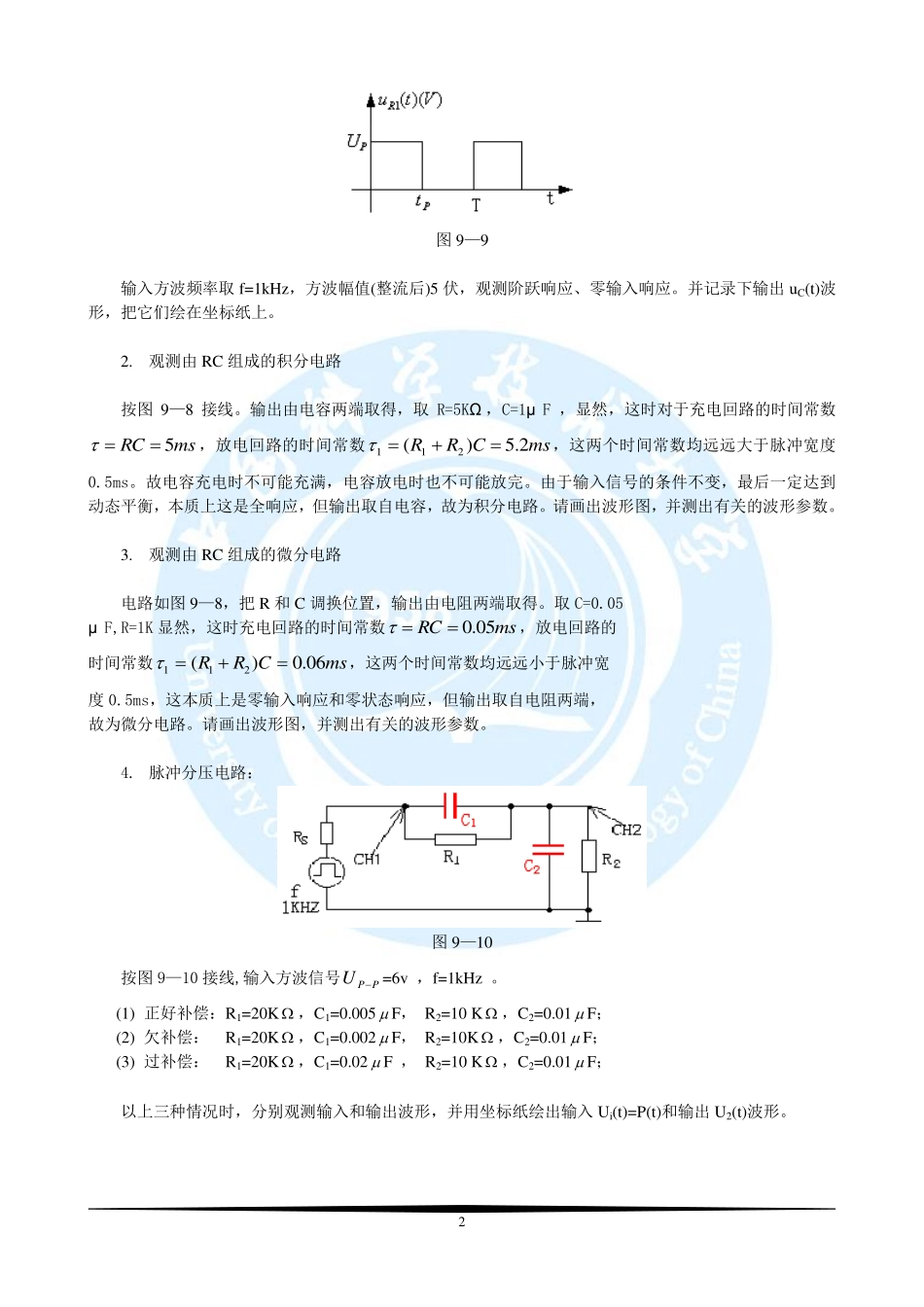

1指导教师：王吉英2009年11月20日计算机科学与技术学院姓名：钟超学号：PB06013012姓名：李杰学号：PB05210127实验目的1．研究一阶电路的零输入响应和阶跃响应。2．利用RC电路实现微分、积分运算及耦合电路、脉冲分压器等常用电路。实验设备1．函数信号发生器2．双踪示波器3．可变电阻箱4．可变电容箱5．二极管电路板实验内容及接线图1.观测RC串联电路的阶跃响应和零输入响应按图9—8接线。由于1641D函数信号发生器仅能提供正负交替的矩形波，故串联一个开关二极管削去负的矩形波以获得所需的方波，波形如图9—9，只要使Pt>>τ，则在一个周期内就能同时观察到阶跃响应和零输入响应。电阻SR为信号源本身等效内阻（约为50Ω），R1的接入是为了在二极管截止时给RC串联电路提供一个闭合回路，使电容上的电压有一个放电回路，这样才能观察到电路的零输入响应。图9—8UNIVERSITYOFSCIENCEANDTECHNOLOGYOFCHINASchoolofComputerScience&Technology,Hefei,Anhui,People'sRepublicofChina,ZipCode:230027一阶电路的研究实验报告2图9—9输入方波频率取f=1kHz，方波幅值(整流后)5伏，观测阶跃响应、零输入响应。并记录下输出uC(t)波形，把它们绘在坐标纸上。2.观测由RC组成的积分电路按图9—8接线。输出由电容两端取得，取R=5KΩ，C=1μF，显然，这时对于充电回路的时间常数msRC5，放电回路的时间常数msCRR2.5)(211，这两个时间常数均远远大于脉冲宽度0.5ms。故电容充电时不可能充满，电容放电时也不可能放完。由于输入信号的条件不变，最后一定达到动态平衡，本质上这是全响应，但输出取自电容，故为积分电路。请画出波形图，并测出有关的波形参数。3.观测由RC组成的微分电路电路如图9—8，把R和C调换位置，输出由电阻两端取得。取C=0.05μF,R=1K显然，这时充电回路的时间常数msRC05.0，放电回路的时间常数msCRR06.0)(211，这两个时间常数均远远小于脉冲宽度0.5ms，这本质上是零输入响应和零状态响应，但输出取自电阻两端，故为微分电路。请画出波形图，并测出有关的波形参数。4.脉冲分压电路：图9—10按图9—10接线,输入方波信号PPU=6v，f=1kHz。(1)正好补偿：R1=20K，C1=0.005F，R2=10K，C2=0.01F；(2)欠补偿：R1=20K，C1=0.002F，R2=10K，C2=0.01F；(3)过补偿：R1=20K，C1=0.02F，R2=10K，C2=0.01F；以上三种情况时，分别观测输入和输出波形，并用坐标纸绘出输入Ui(t)=P(t)和输出U2(t)波形。3实验...
