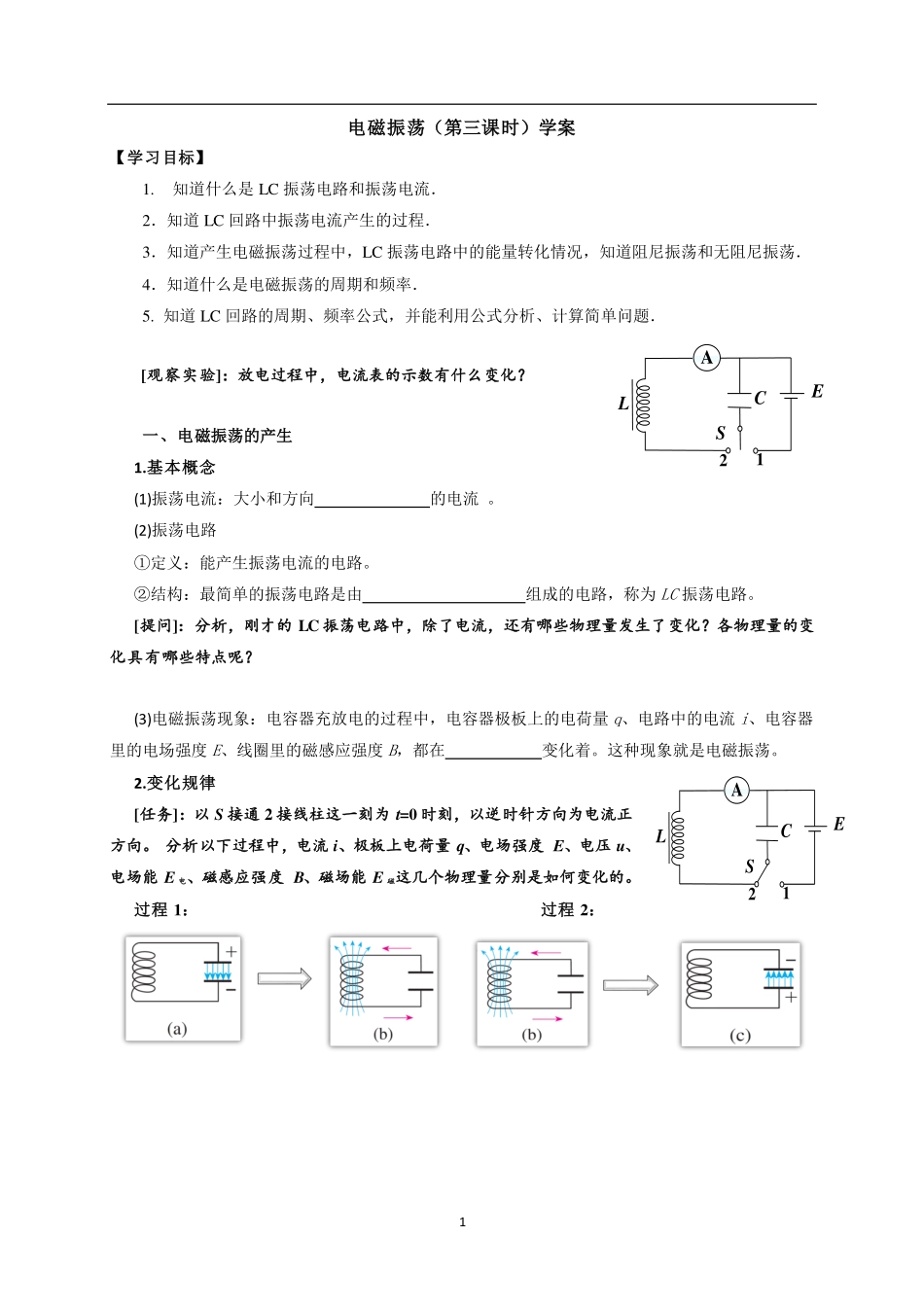

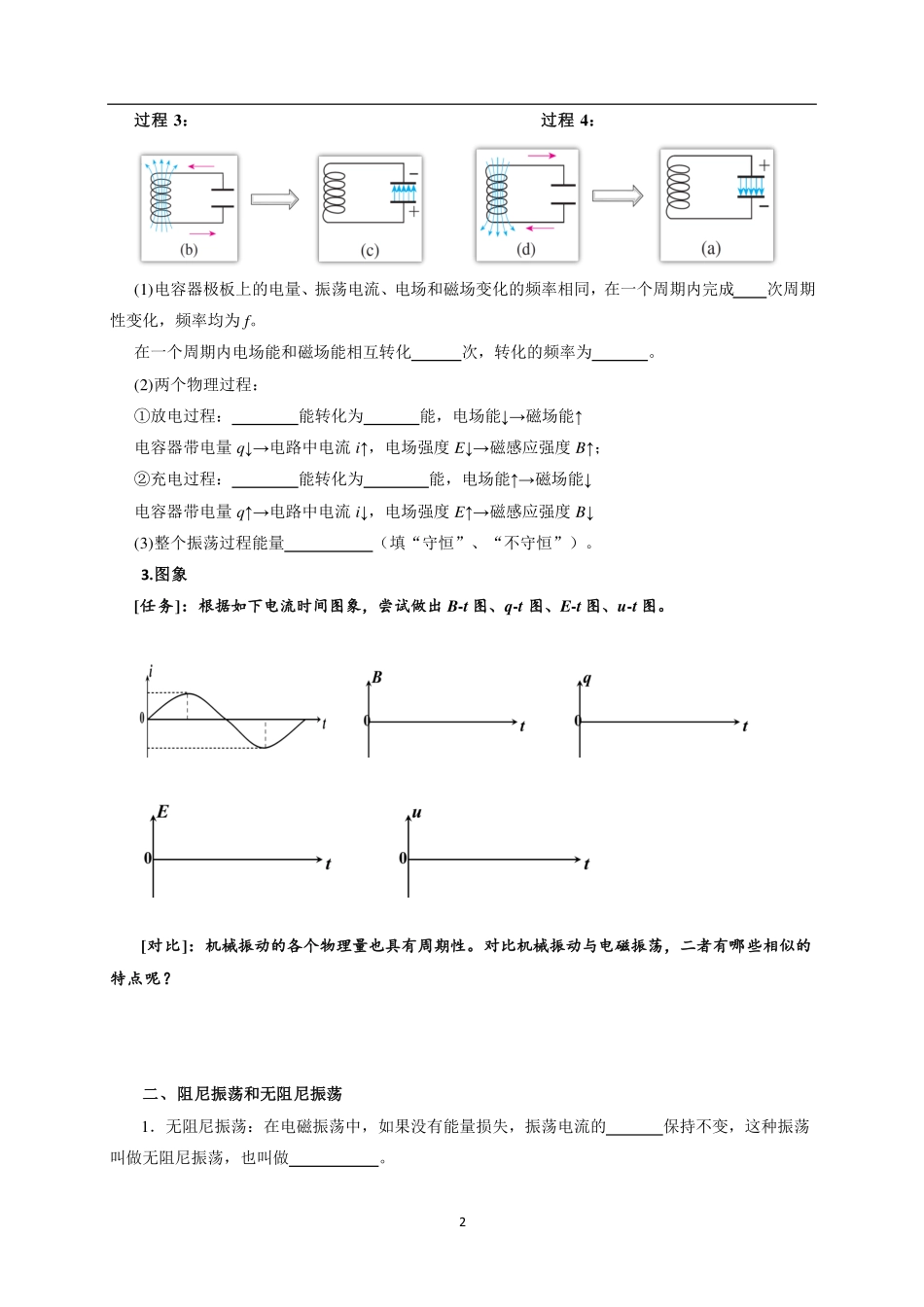

1电磁振荡（第三课时）学案【学习目标】1.知道什么是LC振荡电路和振荡电流．2．知道LC回路中振荡电流产生的过程．3．知道产生电磁振荡过程中，LC振荡电路中的能量转化情况，知道阻尼振荡和无阻尼振荡．4．知道什么是电磁振荡的周期和频率．5.知道LC回路的周期、频率公式，并能利用公式分析、计算简单问题．[观察实验]：放电过程中，电流表的示数有什么变化？一、电磁振荡的产生1.基本概念(1)振荡电流：大小和方向的电流。(2)振荡电路①定义：能产生振荡电流的电路。②结构：最简单的振荡电路是由组成的电路，称为LC振荡电路。[提问]：分析，刚才的LC振荡电路中，除了电流，还有哪些物理量发生了变化？各物理量的变化具有哪些特点呢？(3)电磁振荡现象：电容器充放电的过程中，电容器极板上的电荷量q、电路中的电流i、电容器里的电场强度E、线圈里的磁感应强度B，都在变化着。这种现象就是电磁振荡。2.变化规律[任务]：以S接通2接线柱这一刻为t=0时刻，以逆时针方向为电流正方向。分析以下过程中，电流i、极板上电荷量q、电场强度E、电压u、电场能E电、磁感应强度B、磁场能E磁这几个物理量分别是如何变化的。过程1：过程2：ECLSA12ECLSA122过程3：过程4：(1)电容器极板上的电量、振荡电流、电场和磁场变化的频率相同，在一个周期内完成次周期性变化，频率均为f。在一个周期内电场能和磁场能相互转化次，转化的频率为。(2)两个物理过程：①放电过程：能转化为能，电场能↓→磁场能↑电容器带电量q↓→电路中电流i↑，电场强度E↓→磁感应强度B↑；②充电过程：能转化为能，电场能↑→磁场能↓电容器带电量q↑→电路中电流i↓，电场强度E↑→磁感应强度B↓(3)整个振荡过程能量（填“守恒”、“不守恒”）。3.图象[任务]：根据如下电流时间图象，尝试做出B-t图、q-t图、E-t图、u-t图。[对比]：机械振动的各个物理量也具有周期性。对比机械振动与电磁振荡，二者有哪些相似的特点呢？二、阻尼振荡和无阻尼振荡1．无阻尼振荡：在电磁振荡中，如果没有能量损失，振荡电流的保持不变，这种振荡叫做无阻尼振荡，也叫做。32．阻尼振荡：任何电磁振荡电路中，总存在能量损耗，使振荡电流的振幅逐渐减小，这种振荡叫做阻尼振荡。(1)振荡电路中的能量损耗有一部分转化为（产生焦耳热），还有一部向外辐射出去而损失。(2)如果用振荡器不断地将的能量补充到振荡电路中去，就可以保持等幅振荡。三、电磁振荡的周期和频率1．周期和频率：电磁振荡完成一次周期性变化所...
