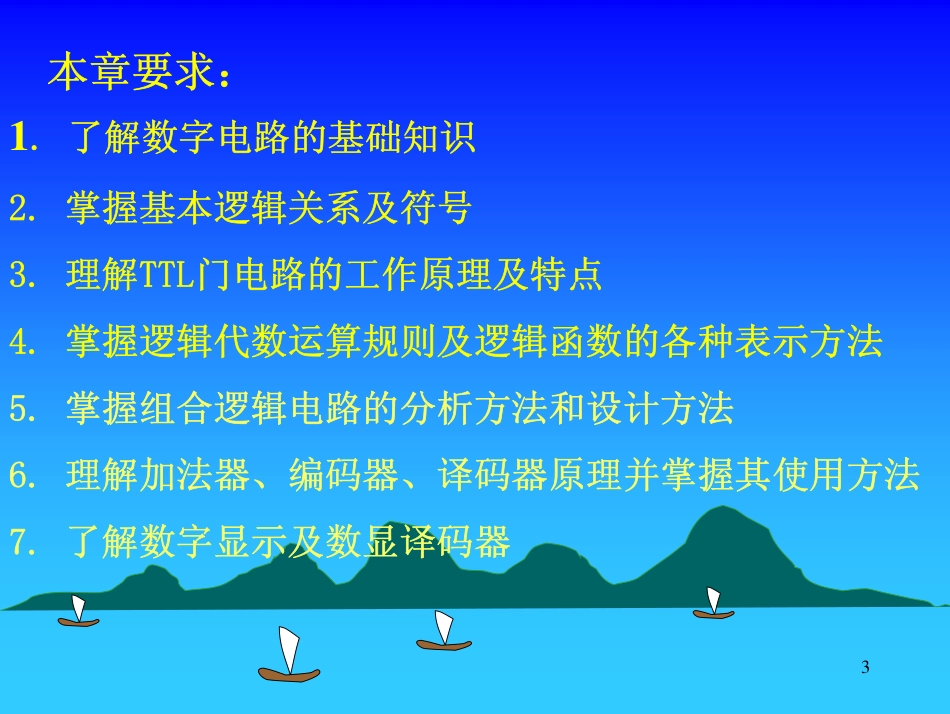

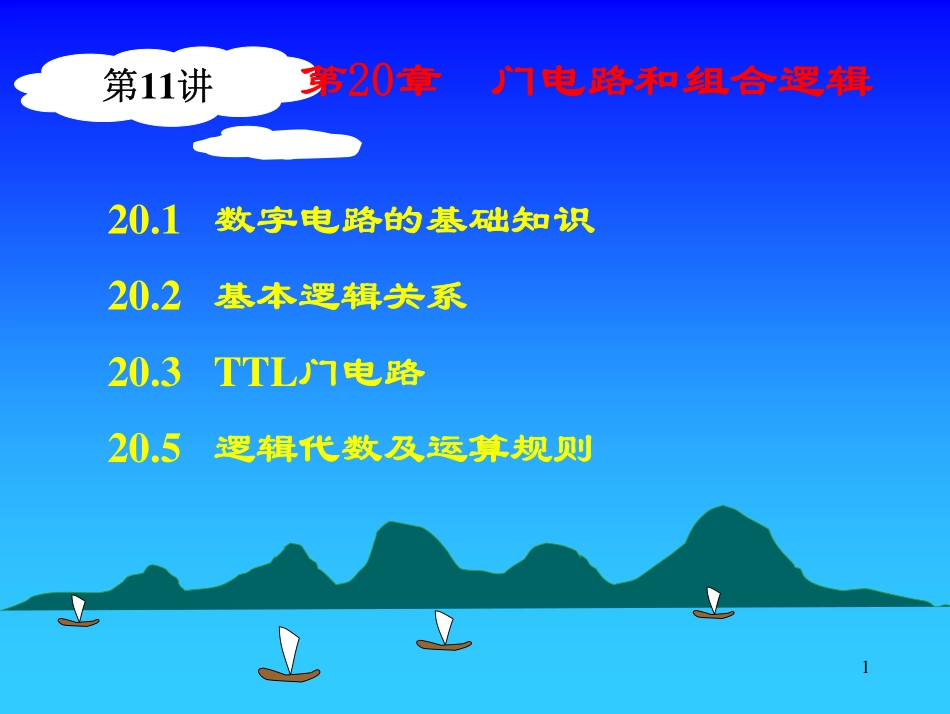

1第11讲第20章门电路和组合逻辑20.1数字电路的基础知识20.2基本逻辑关系20.3TTL门电路20.5逻辑代数及运算规则2第11讲第20章门电路和组合逻辑20.6组合逻辑电路的分析和设计20.7集成组合逻辑电路——加法器20.8集成组合逻辑电路——编码器20.9集成组合逻辑电路——译码器和数字显示3本章要求：1.了解数字电路的基础知识2.掌握基本逻辑关系及符号3.理解TTL门电路的工作原理及特点4.掌握逻辑代数运算规则及逻辑函数的各种表示方法5.掌握组合逻辑电路的分析方法和设计方法6.理解加法器、编码器、译码器原理并掌握其使用方法7.了解数字显示及数显译码器420.1数字电路的基础知识数字信号和模拟信号电子电路中的信号模拟信号数字信号幅度随时间连续变化的信号例：正弦波信号、锯齿波信号等。幅度不随时间连续变化，而是跳跃变化计算机中，时间和幅度都不连续的信号，称为离散变量。5模拟信号tV(t)tV(t)数字信号高电平低电平上升沿下降沿6模拟电路研究的问题基本电路元件:基本模拟电路:晶体三极管场效应管集成运算放大器信号放大及运算(信号放大、功率放大）信号处理（采样保持、电压比较、有源滤波）信号发生（正弦波发生器、三角波发生器、…）7数字电路研究的问题基本电路元件基本数字电路逻辑门电路触发器组合逻辑电路时序电路（寄存器、计数器、脉冲发生器、脉冲整形电路）A/D转换器、D/A转换器8模拟电路与数字电路的区别1、工作任务不同：模拟电路研究的是输出与输入信号之间的大小、相位、失真等方面的关系；数字电路主要研究的是输出与输入间的逻辑关系（因果关系）。模拟电路中的三极管工作在线性放大区,是一个放大元件；数字电路中的三极管工作在饱和或截止状态,起开关作用。因此，基本单元电路、分析方法及研究的范围均不同。2、三极管的工作状态不同：9基本逻辑关系与(and)或(or)非(not)20.2基本门电路及其组合101.与逻辑关系UABY真值表ABY000010100111规定:开关合为逻辑“1”开关断为逻辑“0”灯亮为逻辑“1”灯灭为逻辑“0”真值表特点:有0则0,全1则1一、“与”逻辑关系和与门与逻辑：决定事件发生的各条件中，所有条件都具备，事件才会发生（成立）。112.二极管组成的与门电路+5VVAVBVO输入输出电平对应表(忽略二极管压降)VAVBVO0.30.30.30.330.330.30.33330.3V=逻辑0,3V=逻辑1此电路实现“与”逻辑关系与门符号:&ABY00001010011112与逻辑运算规则—逻辑乘3.与逻辑关系表示式Y=A•B=AB与门符号:&ABY000010100111ABY与逻辑真值表0•0=00•1=01...
