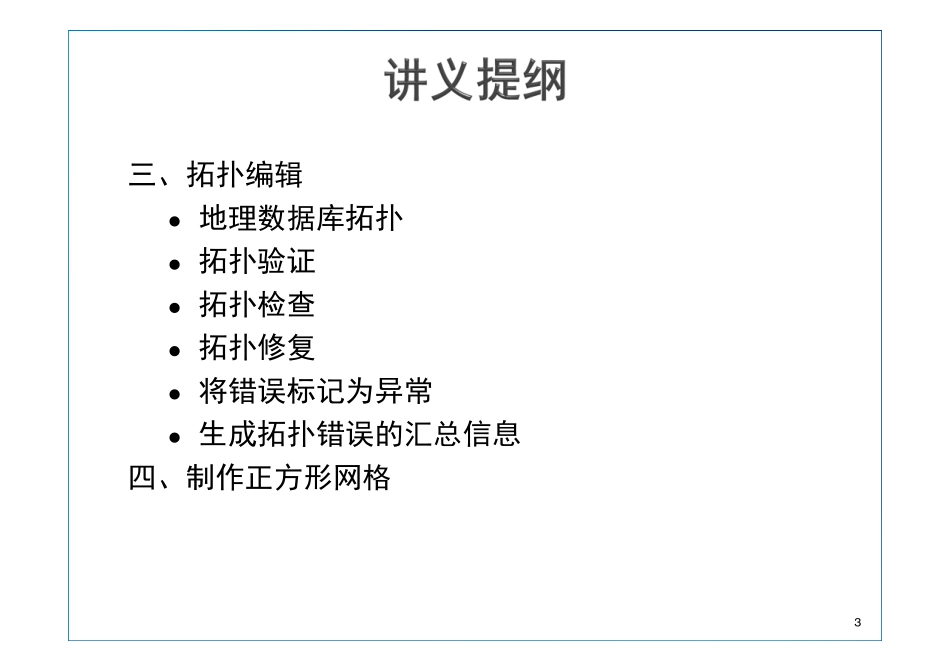

“ArcGIS软件与应用”教材编写组Email：wjhgis@126.com一、图形编辑启动与停止编辑捕捉设置创建点要素、线/弧要素、面要素折点编辑求中点、终点弧、距离-距离工具、方向-距离工具、切线工具、追踪工具线要素分割、裁剪、延伸，面要素切割、合并、联合、拆分多部件要素移动、旋转、删除、缩放、复制要素修整、镜像、概化和平滑要素缓冲区二、属性编辑编辑属性批量修改属性2三、拓扑编辑地理数据库拓扑拓扑验证拓扑检查拓扑修复将错误标记为异常生成拓扑错误的汇总信息四、制作正方形网格34【编辑器】工具条如图6.1所示，每个功能按钮的名称及功能描述见表6.1图6.1编辑器工具条56表6.1编辑器工具条详解启动编辑后，如果ArcMap中有多个数据源，则会弹出【开始编辑】对话框，如图6.2所示，用于对工作空间的选择。选择要编辑的工作空间，单击【确定】按钮关闭对话框。7图6.2开始编辑对话框开始编辑后可能会出现错误，如果图层列表中存在不可编辑图层或其他问题，ArcMap将弹出对话框显示错误或警告信息，如表6.2所示。8表6.2开始编辑时可能发生的错误操作步骤如下。（1）在编辑器工具条中，单击【编辑器】→【停止编辑】。（2）如果自上次保存编辑内容之后又进行了编辑，单击【是】保存编辑内容，单击【否】将会放弃编辑内容。9在【编辑器】工具条中，单击【编辑器】→【捕捉】→【捕捉工具条】，弹出【捕捉】工具条。在【捕捉】工具条中，单击【捕捉】→【选项】，弹出【捕捉选项】对话框。10图6.3捕捉工具条图6.4捕捉选项对话框对话框中的各项参数及其作用如表6.3所示。11以创建一个点状要素【公交站台】为例打开“校园地图编辑.mxd”数据单击【编辑器】中的【开始编辑】→单击【内容列表】中的“公交站台”图层，单击【编辑器】下拉列表中的【编辑窗口】或单击【编辑器】工具条中的创建要素工具。在【创建要素】窗口中单击要素模板【公交站台】，选择点构造工具，在大多数情况下，选择点要素模板后会自动激活该工具。单击地图创建点。即在地图上创建一个点，并且点处于选取状态，如图6.5所示。1213图6.5创建点要素在草绘的线的末端创建点要素。使用线末端的点构造工具可绘制一条线并在该线的末端创建一个点。创建的点要素往往需要指定其坐标位置，可通过【绝对X，Y】、【移动至】和【编辑草图属性】这三种方法来创建具有指定坐标的点或者为创建的点要素指定具体坐标。14在【创建要素】窗口中单击要素模...
