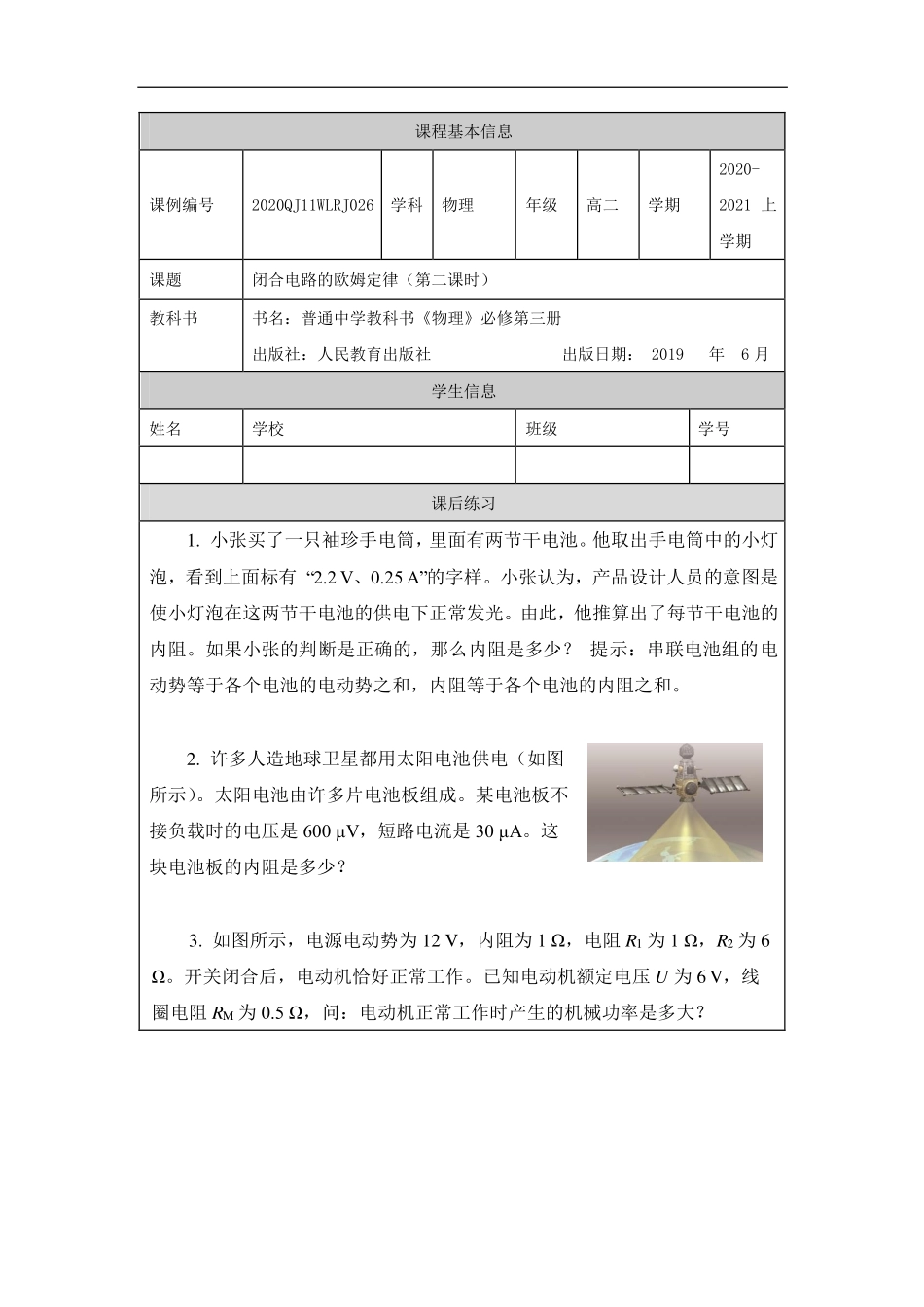

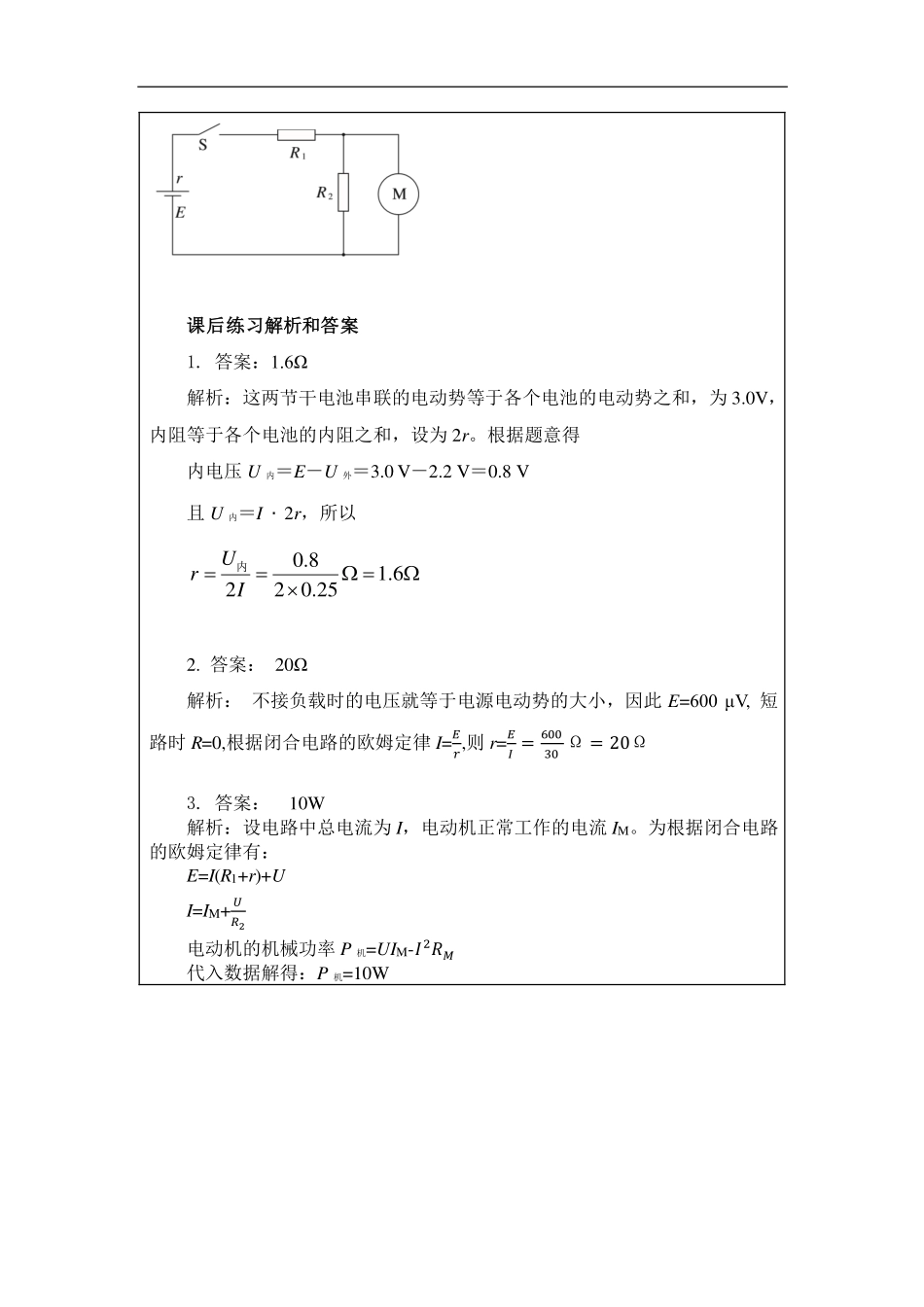

课程基本信息课例编号2020QJ11WLRJ026学科物理年级高二学期2020-2021上学期课题闭合电路的欧姆定律（第二课时）教科书书名：普通中学教科书《物理》必修第三册出版社：人民教育出版社出版日期：2019年6月学生信息姓名学校班级学号课后练习1.小张买了一只袖珍手电筒，里面有两节干电池。他取出手电筒中的小灯泡，看到上面标有“2.2V、0.25A”的字样。小张认为，产品设计人员的意图是使小灯泡在这两节干电池的供电下正常发光。由此，他推算出了每节干电池的内阻。如果小张的判断是正确的，那么内阻是多少？提示：串联电池组的电动势等于各个电池的电动势之和，内阻等于各个电池的内阻之和。2.许多人造地球卫星都用太阳电池供电（如图所示）。太阳电池由许多片电池板组成。某电池板不接负载时的电压是600μV，短路电流是30μA。这块电池板的内阻是多少？3.如图所示，电源电动势为12V，内阻为1Ω，电阻R1为1Ω，R2为6Ω。开关闭合后，电动机恰好正常工作。已知电动机额定电压U为6V，线圈电阻RM为0.5Ω，问：电动机正常工作时产生的机械功率是多大？课后练习解析和答案1.答案：1.6Ω解析：这两节干电池串联的电动势等于各个电池的电动势之和，为3.0V，内阻等于各个电池的内阻之和，设为2r。根据题意得内电压U内＝E－U外＝3.0V－2.2V＝0.8V且U内＝I∙2r，所以1.60.2520.82IUr内2.答案：20Ω解析：不接负载时的电压就等于电源电动势的大小，因此E=600μV,短路时R=0,根据闭合电路的欧姆定律I=𝐸𝑟,则r=𝐸𝐼=60030Ω=20Ω3.答案：10W解析：设电路中总电流为I，电动机正常工作的电流IM。为根据闭合电路的欧姆定律有：E=I(R1+r)+UI=IM+𝑈𝑅2电动机的机械功率P机=UIM-𝐼2𝑅𝑀代入数据解得：P机=10W
