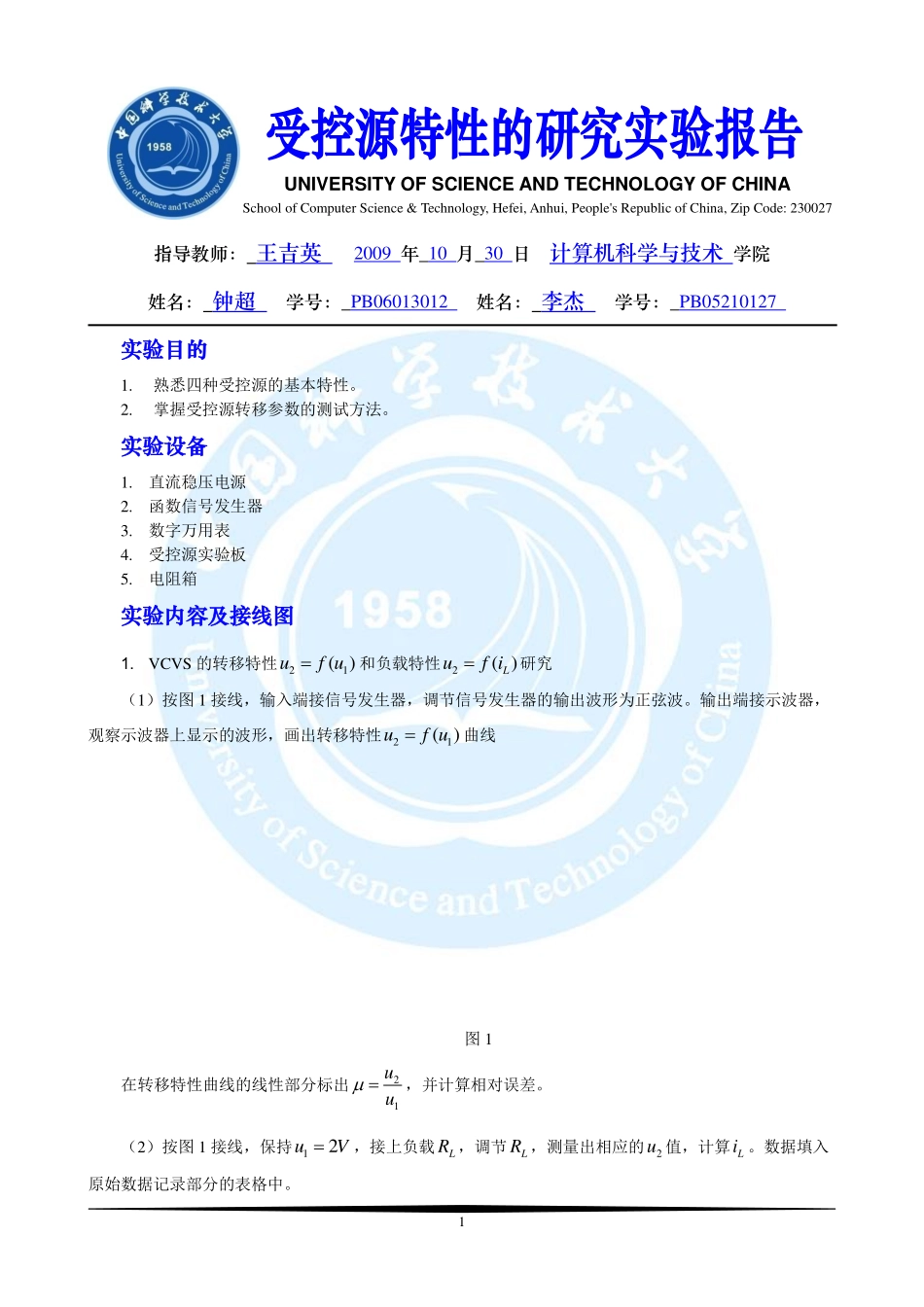

1指导教师：王吉英2009年10月30日计算机科学与技术学院姓名：钟超学号：PB06013012姓名：李杰学号：PB05210127实验目的1.熟悉四种受控源的基本特性。2.掌握受控源转移参数的测试方法。实验设备1.直流稳压电源2.函数信号发生器3.数字万用表4.受控源实验板5.电阻箱实验内容及接线图1.VCVS的转移特性21()ufu和负载特性2()Lufi研究（1）按图1接线，输入端接信号发生器，调节信号发生器的输出波形为正弦波。输出端接示波器，观察示波器上显示的波形，画出转移特性21()ufu曲线图1在转移特性曲线的线性部分标出21uu，并计算相对误差。（2）按图1接线，保持12uV，接上负载LR，调节LR，测量出相应的2u值，计算Li。数据填入原始数据记录部分的表格中。UNIVERSITYOFSCIENCEANDTECHNOLOGYOFCHINASchoolofComputerScience&Technology,Hefei,Anhui,People'sRepublicofChina,ZipCode:230027受控源特性的研究实验报告2画出负载特性2()Lufi曲线。2.VCCS的转移特性21()ifu的研究按图2接线，固定1LRk，调节稳压电源的输出电压，测量相应的1u和2u，计算出2i（注意参考方向）。数据填入原始数据记录部分的表格中。图2画出转移特性21()ifu曲线，在其线性部分标出21migu，并计算相对误差。3.CCVS的转移特性21()ufi的研究按图3接线，调节稳压电源的输出电压，测量相应的1u和2u值。数据填入原始数据记录部分的表格中。图3画出转移特性21()ufi曲线，在其线性部分标出21muri，并计算相对误差。实验数据及处理1.实验数据：见原始数据部分。2.数据处理3（1）VCVS的转移特性21()ufu和负载特性2()Lufia)转移特性画出转移特性21()ufu曲线：见原始数据记录部分。b)负载特性i.计算Li值()LR5070100200300400500100020002()uV0.761.0431.4812.9524.0024.0034.0034.0054.005()LimA0.01520.01490.014810.014760.013340.010010.008010.0040.002ii.画出负载特性2()Lufi曲线0.0000.0030.0060.0090.0120.0150.0180.51.01.52.02.53.03.54.04.5u2(V)iL(mA)（2）VCCS的转移特性21()ifu的研究a)计算2i值1()uV2()uV()RuV2()imA40.9760.0970.9730.0971.9870.1971.9770.1973.0500.3023.0420.3024.0050.3974.0000.3974.9890.4944.9840.4946.0490.6006.0450.6006.9970.6946.9880.6948.0360.7978.0290.7978.9980.8918.9930.8919.9890.9909.9790.99010.9781.08910.9701.08911.9381.18411.9281.18412.9331.24312.5321.24314.0071.24312.5321.243-0.979-0.097-0....
