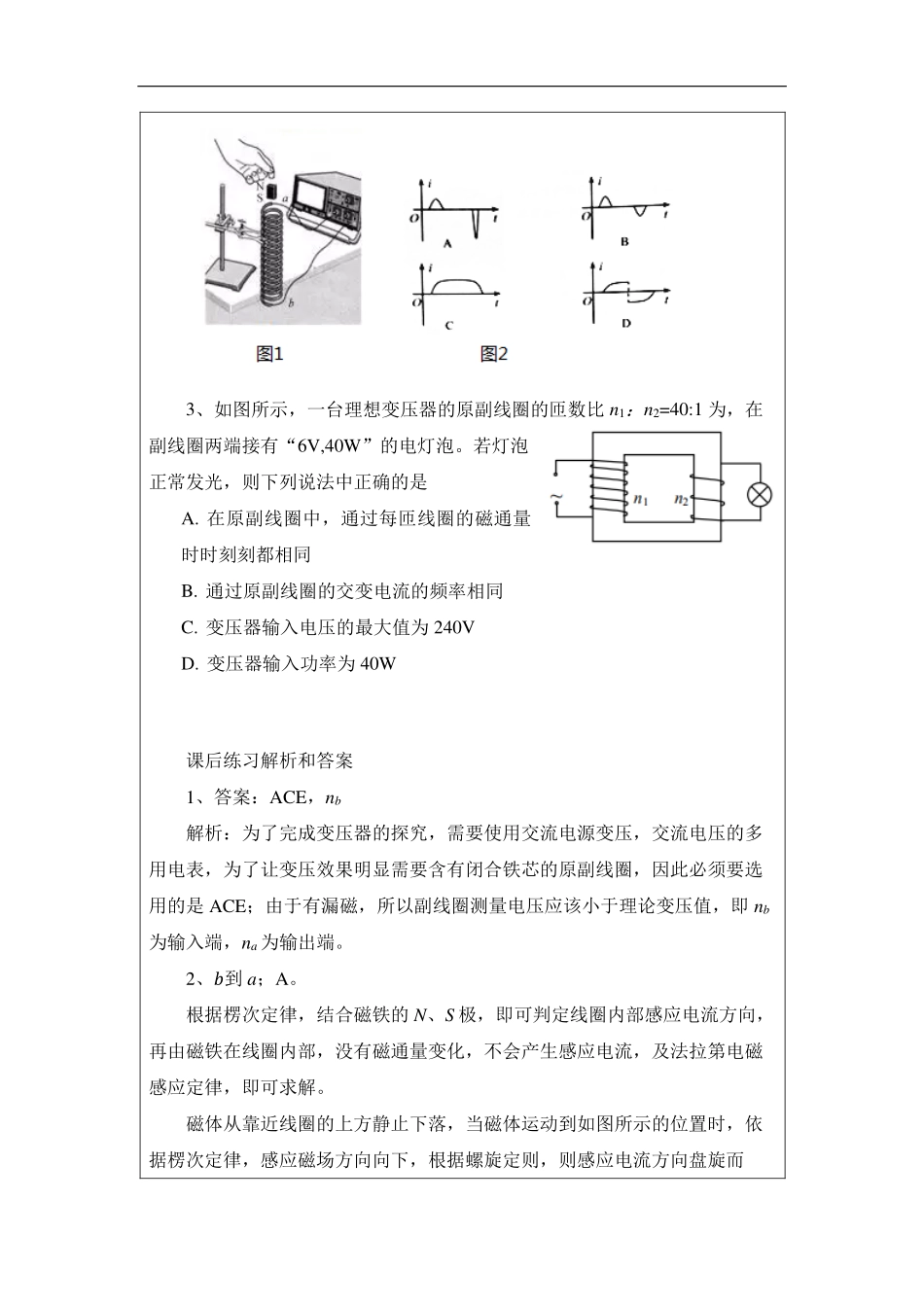

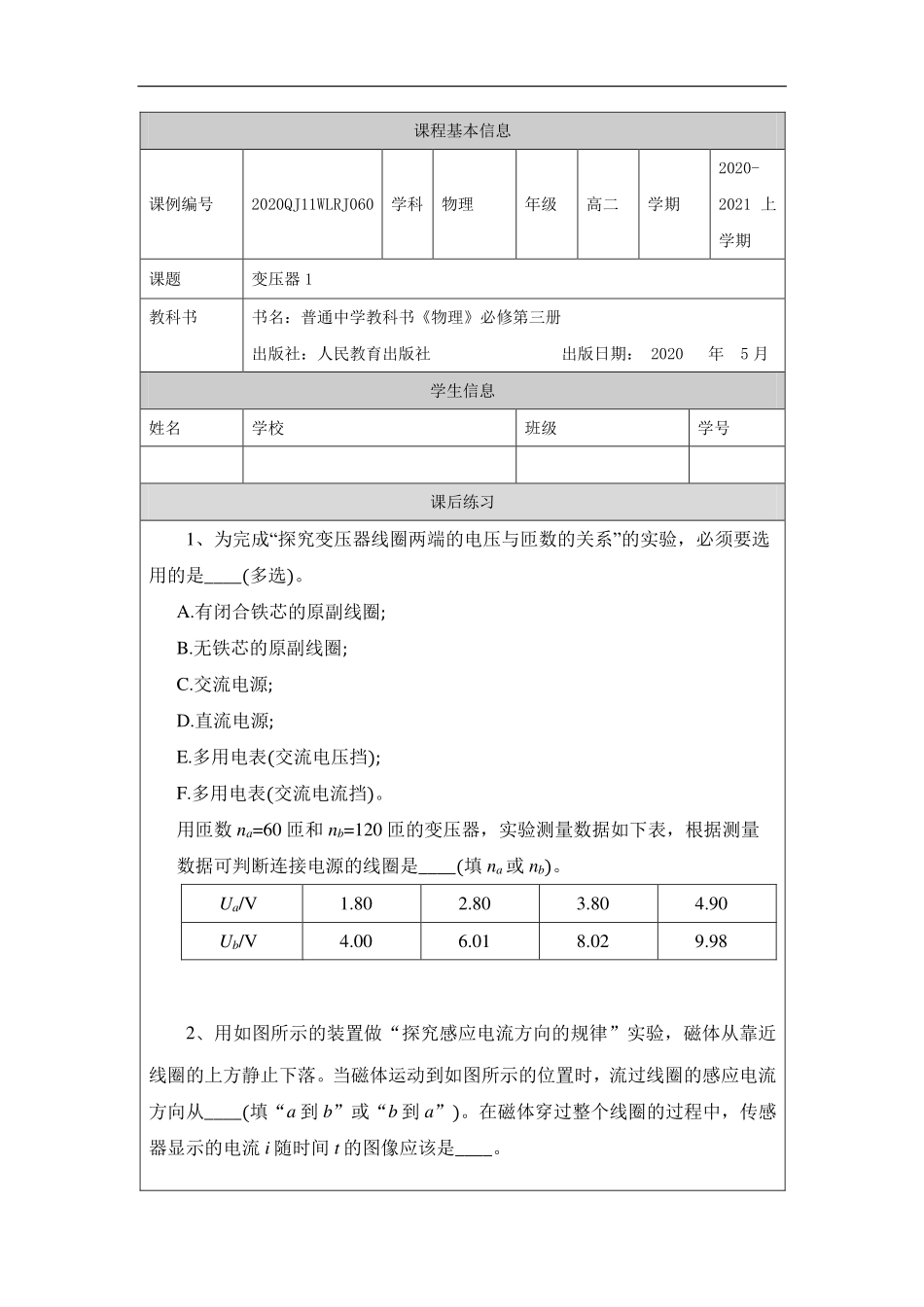

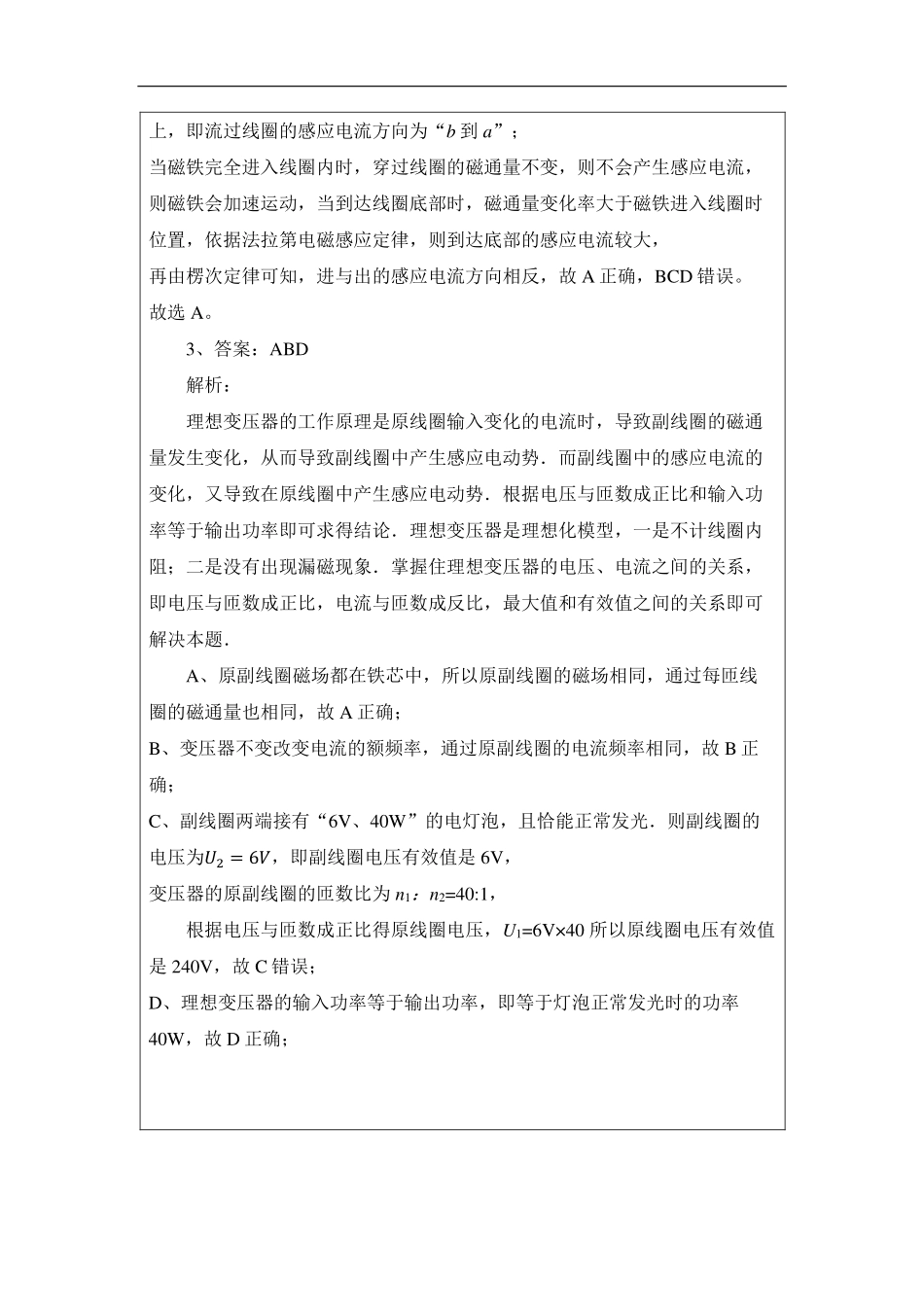

课程基本信息课例编号2020QJ11WLRJ060学科物理年级高二学期2020-2021上学期课题变压器1教科书书名：普通中学教科书《物理》必修第三册出版社：人民教育出版社出版日期：2020年5月学生信息姓名学校班级学号课后练习1、为完成“探究变压器线圈两端的电压与匝数的关系”的实验，必须要选用的是____(多选)。A.有闭合铁芯的原副线圈;B.无铁芯的原副线圈;C.交流电源;D.直流电源;E.多用电表(交流电压挡);F.多用电表(交流电流挡)。用匝数na=60匝和nb=120匝的变压器，实验测量数据如下表，根据测量数据可判断连接电源的线圈是____(填na或nb)。Ua/V1.802.803.804.90Ub/V4.006.018.029.982、用如图所示的装置做“探究感应电流方向的规律”实验，磁体从靠近线圈的上方静止下落。当磁体运动到如图所示的位置时，流过线圈的感应电流方向从____(填“a到b”或“b到a”)。在磁体穿过整个线圈的过程中，传感器显示的电流i随时间t的图像应该是____。3、如图所示，一台理想变压器的原副线圈的匝数比n1：n2=40:1为，在副线圈两端接有“6V,40W”的电灯泡。若灯泡正常发光，则下列说法中正确的是A.在原副线圈中，通过每匝线圈的磁通量时时刻刻都相同B.通过原副线圈的交变电流的频率相同C.变压器输入电压的最大值为240VD.变压器输入功率为40W课后练习解析和答案1、答案：ACE，nb解析：为了完成变压器的探究，需要使用交流电源变压，交流电压的多用电表，为了让变压效果明显需要含有闭合铁芯的原副线圈，因此必须要选用的是ACE；由于有漏磁，所以副线圈测量电压应该小于理论变压值，即nb为输入端，na为输出端。2、𝑏到a；A。根据楞次定律，结合磁铁的N、S极，即可判定线圈内部感应电流方向，再由磁铁在线圈内部，没有磁通量变化，不会产生感应电流，及法拉第电磁感应定律，即可求解。磁体从靠近线圈的上方静止下落，当磁体运动到如图所示的位置时，依据楞次定律，感应磁场方向向下，根据螺旋定则，则感应电流方向盘旋而上，即流过线圈的感应电流方向为“b到a”；当磁铁完全进入线圈内时，穿过线圈的磁通量不变，则不会产生感应电流，则磁铁会加速运动，当到达线圈底部时，磁通量变化率大于磁铁进入线圈时位置，依据法拉第电磁感应定律，则到达底部的感应电流较大，再由楞次定律可知，进与出的感应电流方向相反，故A正确，BCD错误。故选A。3、答案：ABD解析：理想变压器的工作原理是原线圈输入变化的电流时，导致副线圈的磁通量发生变化，从而导致副线圈中产生感应电动势．而...
