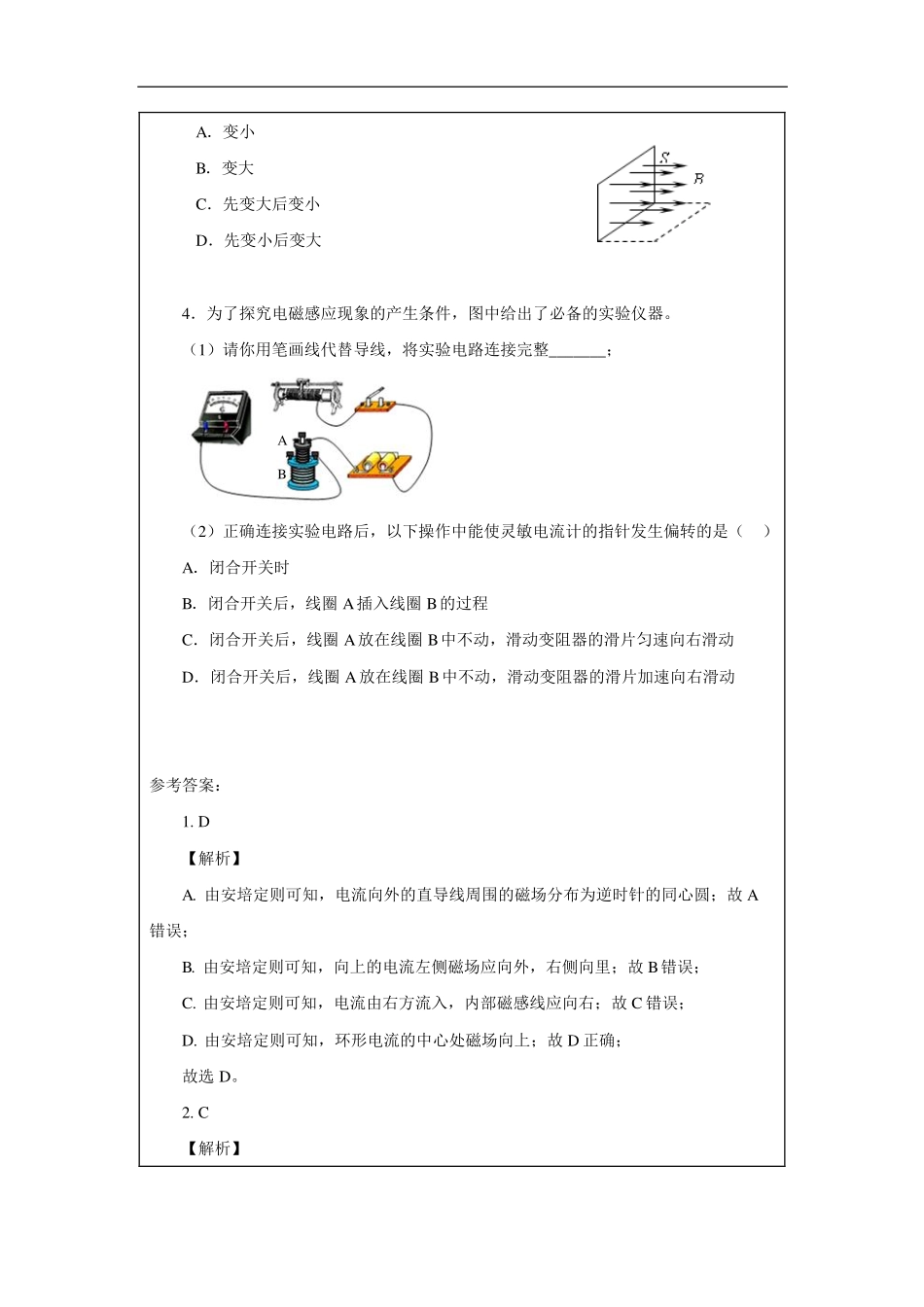

课程基本信息课例编号2020QJ11WLRJ038学科物理年级高二学期上课题电磁感应与电磁波初步复习教科书书名：普通高中物理教科书物理必修第三册出版社：人民教育出版社出版日期：2019年6月学生信息姓名学校班级学号课后练习1．下列各图中，已标出电流I及电流所产生磁场的磁感应强度B的方向，其中正确的是（）2．如图，两根互相平行的长直导线过纸面上的M、N两点，且与直面垂直，导线中通有大小相等、方向相反的电流。a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。关于以上几点处的磁场，下列说法正确的是（）A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同3．如图所示，在水平匀强磁场中放置一矩形线圈，线圈平面与磁场垂直，线圈由竖直位置绕其底边转过90°至虚线位置的过程中，穿过线圈的磁通量的变化情况ABCDA．变小B．变大C．先变大后变小D．先变小后变大4．为了探究电磁感应现象的产生条件，图中给出了必备的实验仪器。（1）请你用笔画线代替导线，将实验电路连接完整_______；（2）正确连接实验电路后，以下操作中能使灵敏电流计的指针发生偏转的是（）A．闭合开关时B．闭合开关后，线圈A插入线圈B的过程C．闭合开关后，线圈A放在线圈B中不动，滑动变阻器的滑片匀速向右滑动D．闭合开关后，线圈A放在线圈B中不动，滑动变阻器的滑片加速向右滑动参考答案：1.D【解析】A.由安培定则可知，电流向外的直导线周围的磁场分布为逆时针的同心圆；故A错误；B.由安培定则可知，向上的电流左侧磁场应向外，右侧向里；故B错误；C.由安培定则可知，电流由右方流入，内部磁感线应向右；故C错误；D.由安培定则可知，环形电流的中心处磁场向上；故D正确；故选D。2.C【解析】ABA．由安培定则和磁场叠加原理可判断出O点处的磁感应强度方向向下，一定不为零，A错误；B．a、b两点处的磁感应强度大小相等，方向相同，均向下，B错误；C．c、d两点处的磁感应强度大小相等，方向相同，均向下，C正确；D．a、c两点处磁感应强度的方向相同，D错误。故选C。3.A【解析】线圈在实线位置时，穿过线圈的磁通量最大，当线圈由实线位置绕其底边转过90°时，线圈与磁场平行，穿过线圈的磁通量变为零，所以在这个过程中，穿过线圈的磁通量逐渐变小。故选A。4.（1）（2）ABCD【解析】（1）把电流计与大线圈组成串联电路，电源、开...
