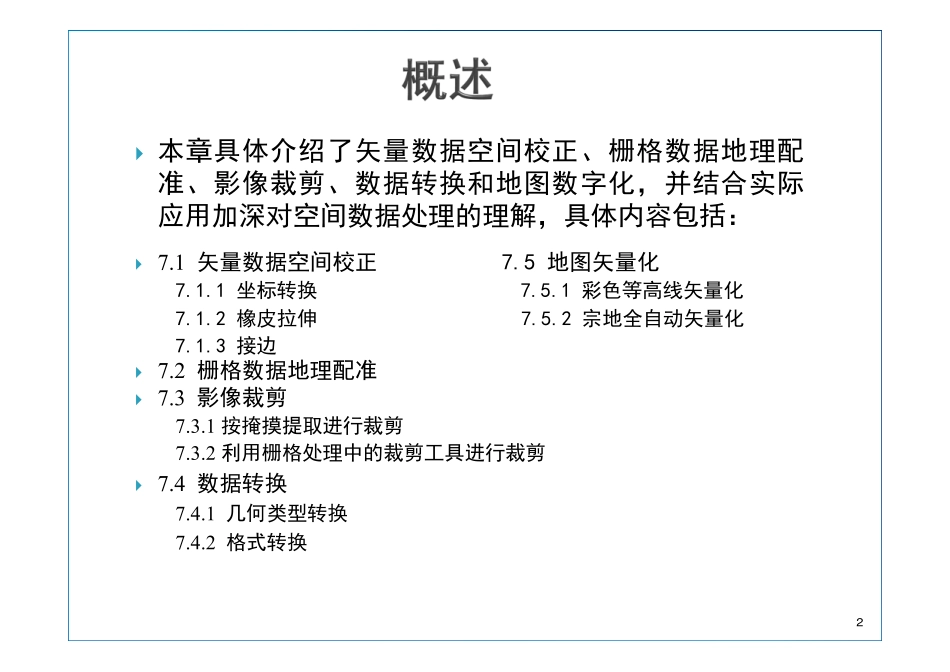

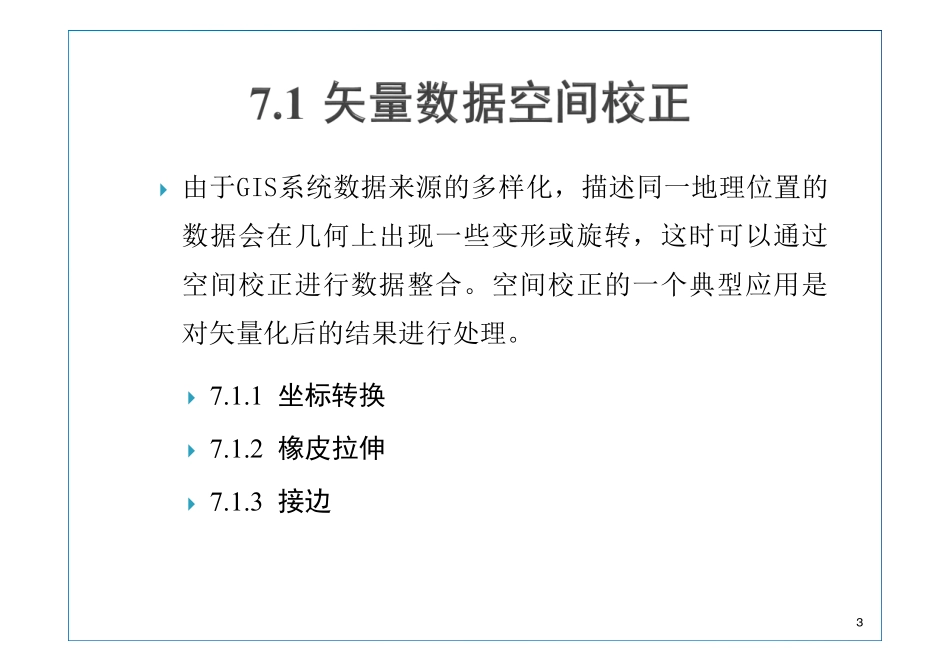

“ArcGIS软件与应用”教材编写组Email：wjhgis@126.com本章具体介绍了矢量数据空间校正、栅格数据地理配准、影像裁剪、数据转换和地图数字化，并结合实际应用加深对空间数据处理的理解，具体内容包括：7.1矢量数据空间校正7.5地图矢量化7.1.1坐标转换7.5.1彩色等高线矢量化7.1.2橡皮拉伸7.5.2宗地全自动矢量化7.1.3接边7.2栅格数据地理配准7.3影像裁剪7.3.1按掩摸提取进行裁剪7.3.2利用栅格处理中的裁剪工具进行裁剪7.4数据转换7.4.1几何类型转换7.4.2格式转换2由于GIS系统数据来源的多样化，描述同一地理位置的数据会在几何上出现一些变形或旋转，这时可以通过空间校正进行数据整合。空间校正的一个典型应用是对矢量化后的结果进行处理。37.1.1坐标转换7.1.2橡皮拉伸7.1.3接边空间校正变换用于将图层的坐标从一个位置转换到另一位置,此过程涉及基于用户定义的位移链接来缩放、平移和旋转要素。实例操作：以“…\第七章\矢量数据空间校正\坐标转换\数据”路径下的地图文档“空间校正变换.mxd”为例进行坐标转换，了解如何通过使用【空间校正】工具条对数据进行坐标转换。4操作步骤如下：（1）启动ArcMap，打开“…\第七章\矢量数据空间校正\坐标转换\数据”路径下的地图文档“空间校正变换.mxd”。（2）在ArcMap窗口主菜单、工具栏等空白处单击右键，在快捷菜单里勾选【编辑器】和【空间校正】工具条，如图7.1所示。5图7.1快捷菜单中打开空间校正工具条（3）点击【编辑器】下拉菜单中【开始编辑】，启动编辑会话，如图7.2所示。6图7.2启动开始编辑（4）在【空间校正】工具条中选择【空间校正】→【设置校正数据】，如图7.3（a）所示，打开对话框，设置参与校正的数据，选中【以下图层中的所有要素】单选按钮，钩选“待校正数据”复选框，单击【确定】按钮，如图7.3（b）所示。7（a）（b）图7.3校正数据设置（5）在【空间校正】工具条中选择【空间校正】→【校正方法】→【变换-仿射】，设置校正方法，如图7.4所示。8图7.4选择校正方法ArcGIS中提供三种空间校正变换的方法：9表7.1校正变换方法对比变换名称最少位移链接数功能描述仿射变换≥3缩放、旋转、平移、倾斜对数据不同程度的缩放、旋转、平移和倾斜变换相似变换≥2缩放、旋转、平移可对数据缩放、旋转和平移，但不会对轴进行缩放，也不会产生任何倾斜。变换前后要素保持原有的横纵比（若要保持要素相对形状，这一点非常重要）投影变换≥4缩放、旋转、...
