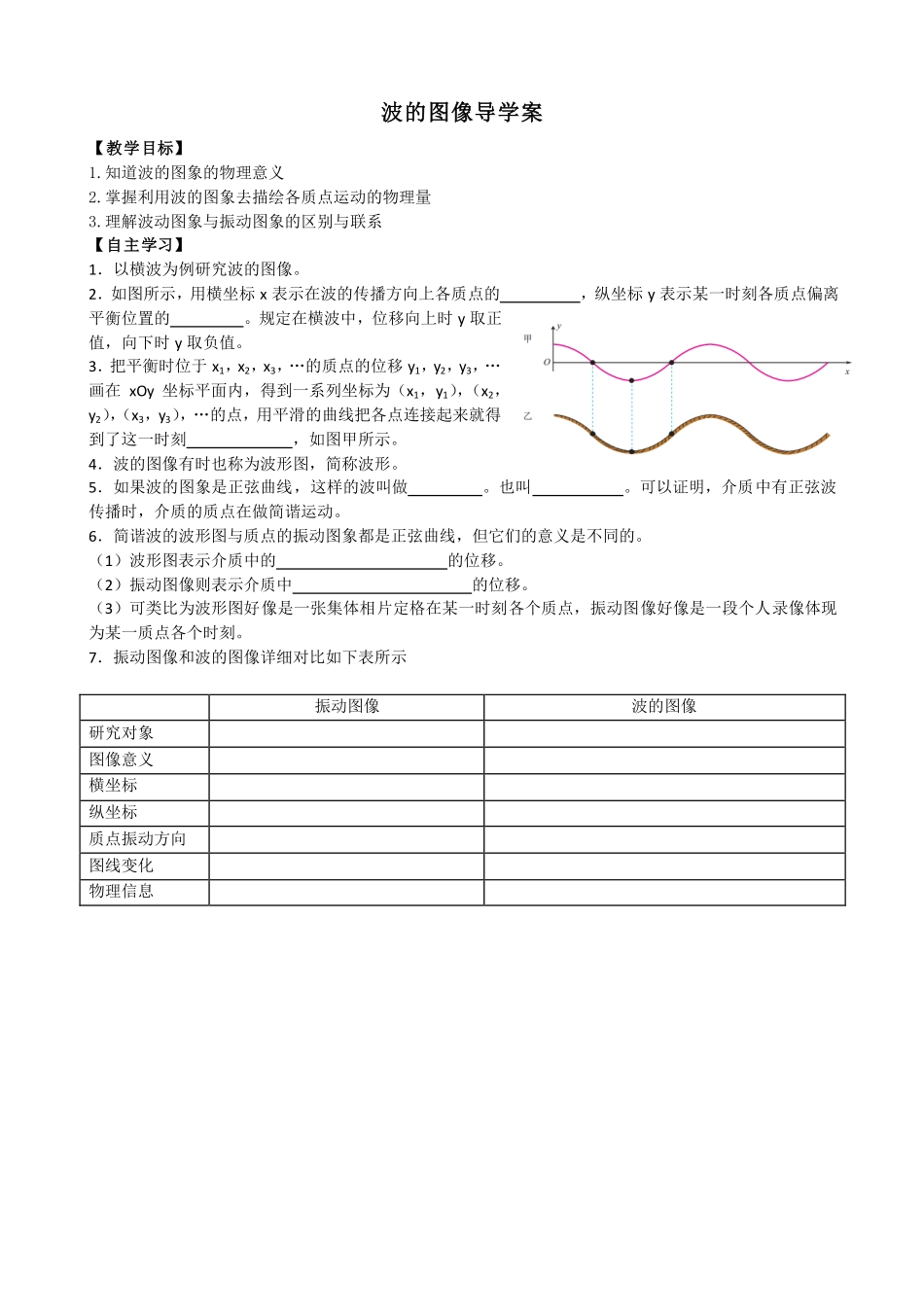

波的图像导学案【教学目标】1.知道波的图象的物理意义2.掌握利用波的图象去描绘各质点运动的物理量3.理解波动图象与振动图象的区别与联系【自主学习】1．以横波为例研究波的图像。2．如图所示，用横坐标x表示在波的传播方向上各质点的，纵坐标y表示某一时刻各质点偏离平衡位置的。规定在横波中，位移向上时y取正值，向下时y取负值。3．把平衡时位于x1，x2，x3，…的质点的位移y1，y2，y3，…画在xOy坐标平面内，得到一系列坐标为（x1，y1），（x2，y2），（x3，y3），…的点，用平滑的曲线把各点连接起来就得到了这一时刻，如图甲所示。4．波的图像有时也称为波形图，简称波形。5．如果波的图象是正弦曲线，这样的波叫做。也叫。可以证明，介质中有正弦波传播时，介质的质点在做简谐运动。6．简谐波的波形图与质点的振动图象都是正弦曲线，但它们的意义是不同的。（1）波形图表示介质中的的位移。（2）振动图像则表示介质中的位移。（3）可类比为波形图好像是一张集体相片定格在某一时刻各个质点，振动图像好像是一段个人录像体现为某一质点各个时刻。7．振动图像和波的图像详细对比如下表所示振动图像波的图像研究对象图像意义横坐标纵坐标质点振动方向图线变化物理信息【预习作业】1．关于机械振动和机械波下列说法正确的是（）A．有机械振动就有机械波B．机械波的频率与波源的振动频率相同C．机械波的传播过程中介质中各质点的振动频率与波源的振动频率相同D．机械波中各质点的振幅一定与振源的振幅相同E．在同一介质中波的传播速度与振源的振动速度相同F．波动过程是将介质质点由近及远的传播过程G．波动过程是将振源的振动形式与能量由近及远的传播过程H．前一质点的振动带动相邻的后一质点的振动，后一质点振动总要落后于前一质点I．振源一旦停止振动，则机械波将立即停止传播2．关于波的图像的物理意义，下列说法中正确的是（）A．表示某一时刻某一质点的位移B．表示各个时刻某一质点的位移C．表示某一时刻各个质点的位移D．表示各个时刻各个质点的位移3．关于振动图像和波的图像，下列说法正确的是（）A．波的图像反映的是很多质点在同一时刻的位移B．通过波的图像可以找出任一质点在任一时刻的位移C．它们的横坐标都表示时间D．它们的纵坐标都表示质点的位移4．某时刻一列简谐波的图象如图所示，该时刻质点A的振动方向向下，试确定该波是向右传播还是向左传播，若该时刻质点A的振动方向向上，该波的传播方向如何？5．如图所示为一列简谐波...
