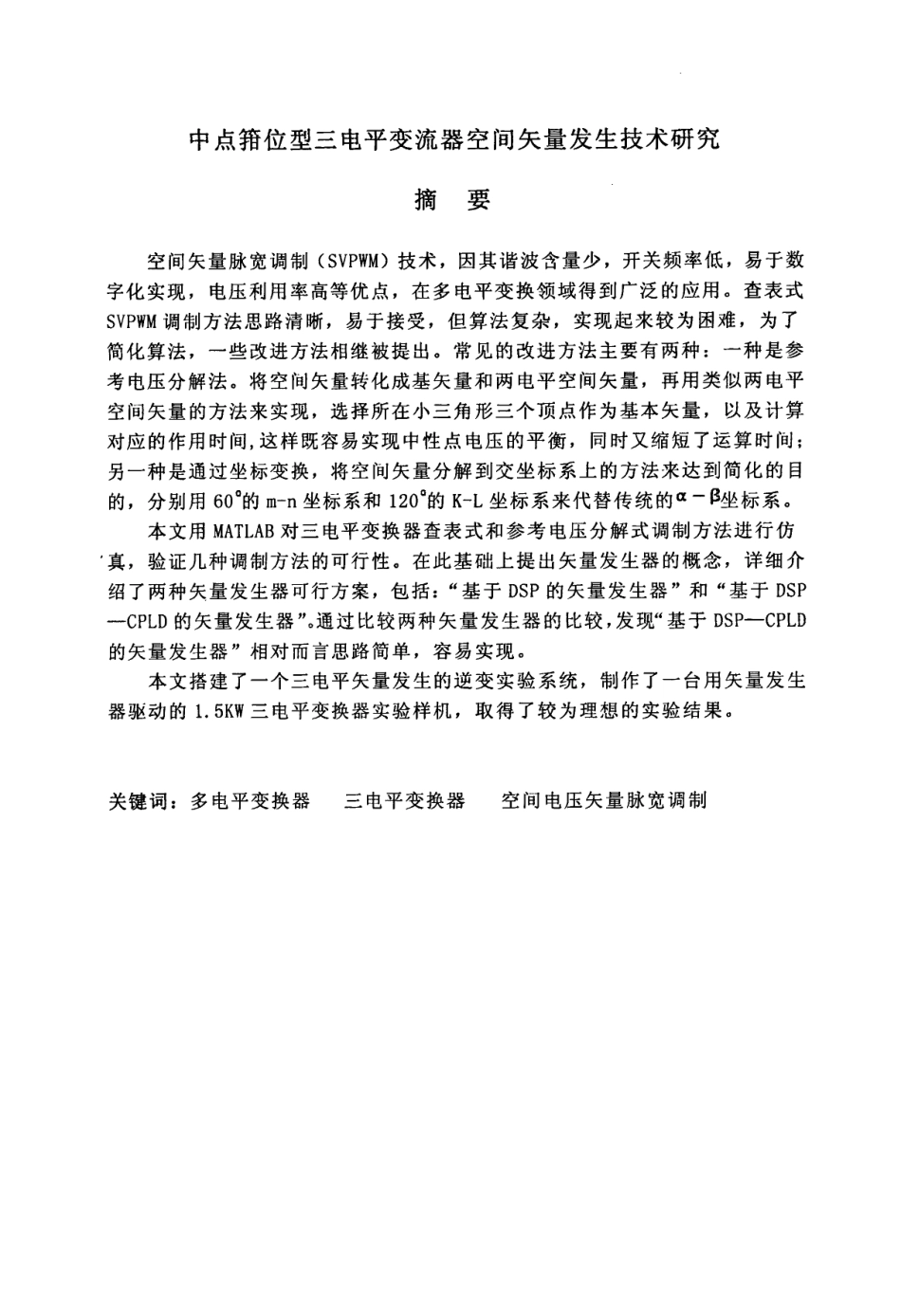

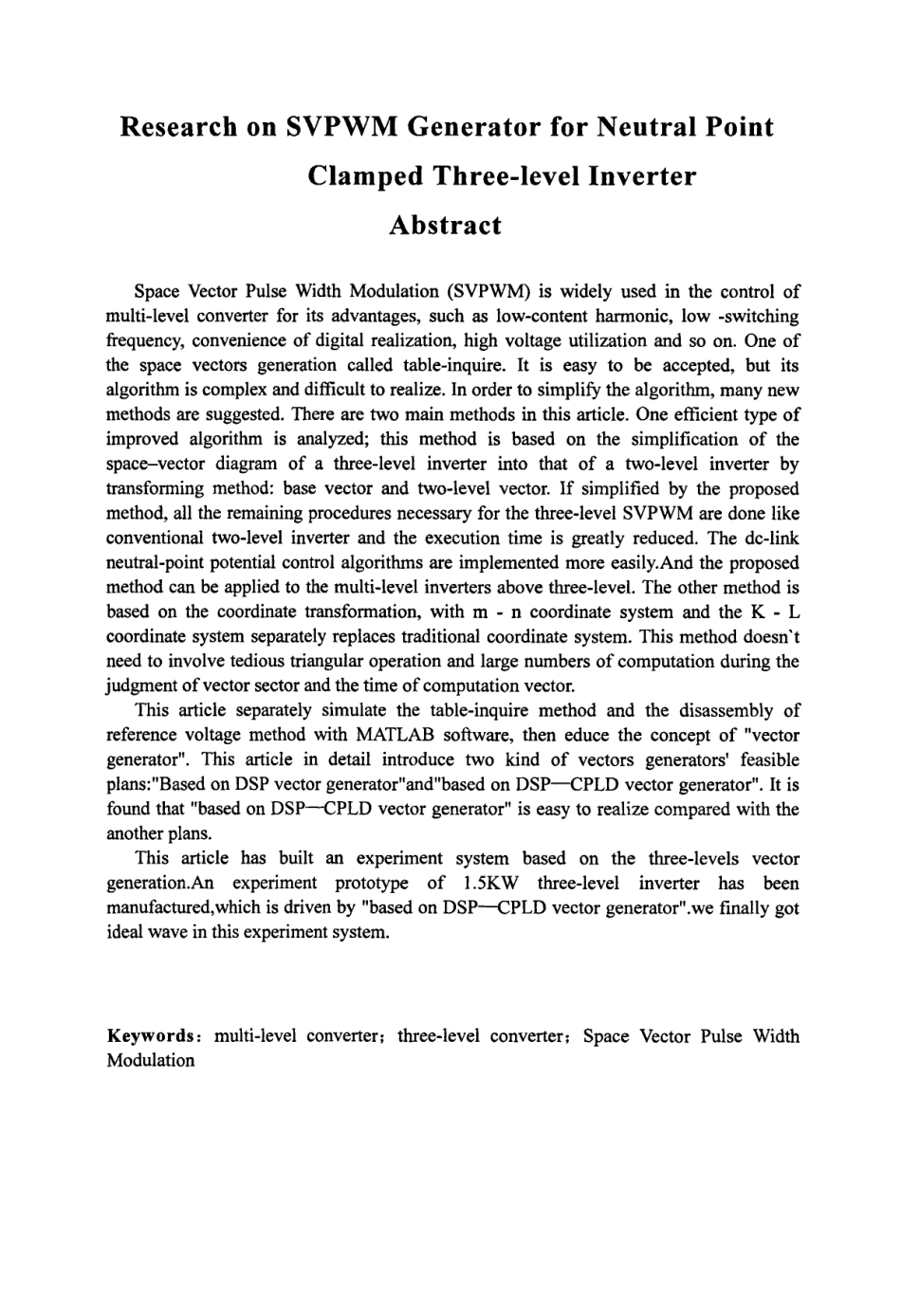

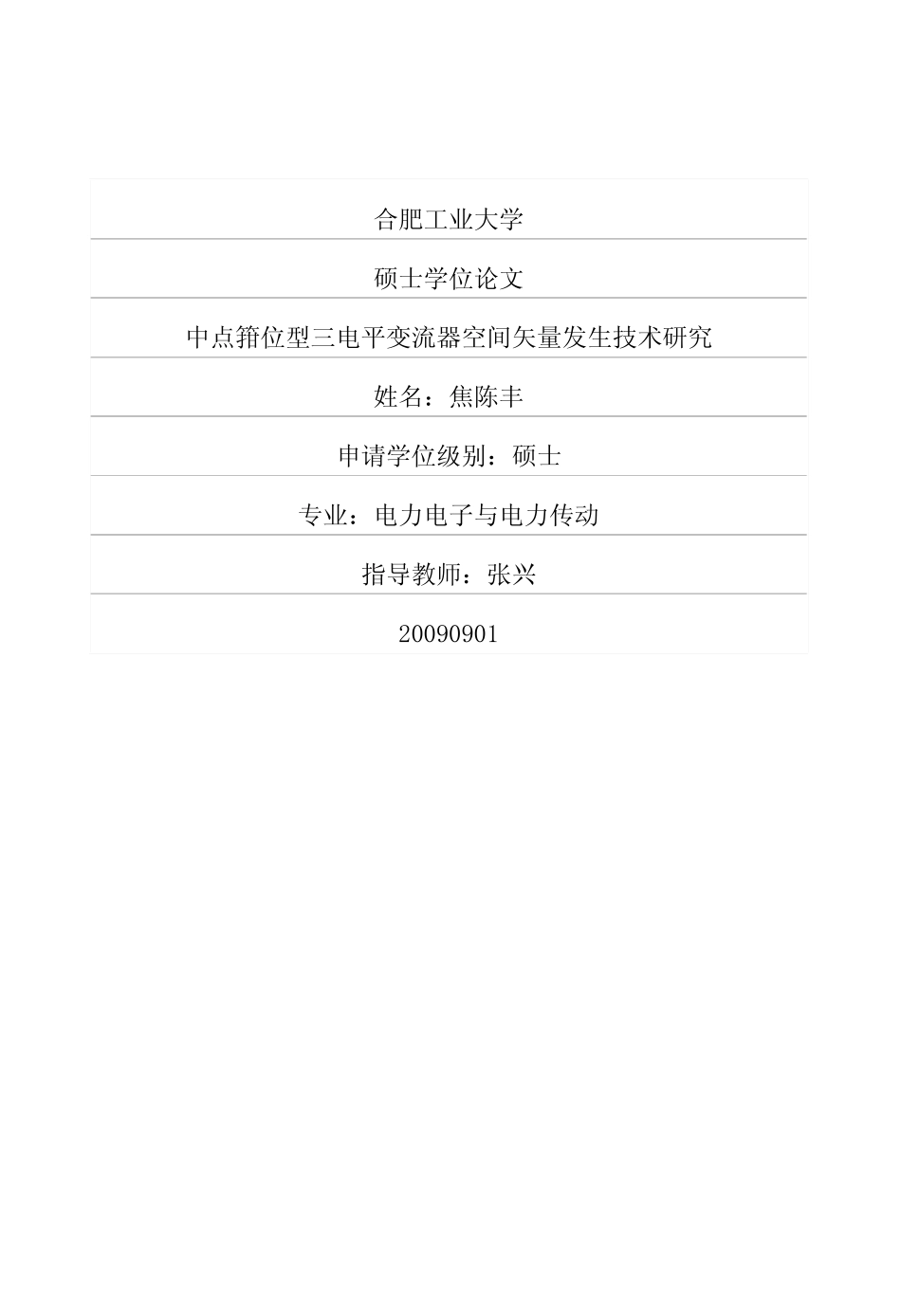

合肥工业大学硕士学位论文中点箝位型三电平变流器空间矢量发生技术研究姓名：焦陈丰申请学位级别：硕士专业：电力电子与电力传动指导教师：张兴20090901中点箝位型三电平变流器空间矢量发生技术研究摘要空间矢量脉宽调制(SVPWM)技术，因其谐波含量少，开关频率低，易于数字化实现，电压利用率高等优点，在多电平变换领域得到广泛的应用。查表式SVPWM调制方法思路清晰，易于接受，但算法复杂，实现起来较为困难，为了简化算法，一些改进方法相继被提出。常见的改进方法主要有两种：一种是参考电压分解法。将空间矢量转化成基矢量和两电平空间矢量，再用类似两电平空间矢量的方法来实现，选择所在小三角形三个顶点作为基本矢量，以及计算对应的作用时间，这样既容易实现中性点电压的平衡，同时又缩短了运算时间；另一种是通过坐标变换，将空间矢量分解到交坐标系上的方法来达到简化的目的，分别用600的m-n坐标系和120。的K-L坐标系来代替传统的a一弘坐标系。本文用MATLAB对三电平变换器查表式和参考电压分解式调制方法进行仿真，验证几种调制方法的可行性。在此基础上提出矢量发生器的概念，详细介绍了两种矢量发生器可行方案，包括：“基于DSP的矢量发生器’’和“基于DSP—CPLD的矢量发生器”。通过比较两种矢量发生器的比较，发现“基于DSP—CPLD的矢量发生器’’相对而言思路简单，容易实现。本文搭建了一个三电平矢量发生的逆变实验系统，制作了一台用矢量发生器驱动的1．5KW三电平变换器实验样机，取得了较为理想的实验结果。关键词：多电平变换器三电平变换器空间电压矢量脉宽调制ResearchonSVPWMGeneratorforNeutralPointClampedThree--levelInverterAbstractSpaceVectorPulseWidthModulation(SVPWM)iswidelyusedinthecontrolofmulti—levelconverterforitsadvantages．suchaslow-contentharmonic．10w．switchingfrequency,convenienceofdigitalrealization，highvoltageutilizationandSOon．Oneofthespacevectorsgenerationcalledtable．inquire．Itiseasytobeaccepted．butitsalgorithmiscomplexanddifficulttorealize．Inordertosimplifythealgorithm，manynewmethodsaresuggested．Therearetwomainmethodsinthisarticle．Oneemcienttypeofimprovedalgorithmisanalyzed；thismethodisbasedonthesimplificationofthespace-vectordiagramofathree．．1evelinverterintothatofatwo．-levelinverterbytransformingmethod：basevectorandtwo—...
