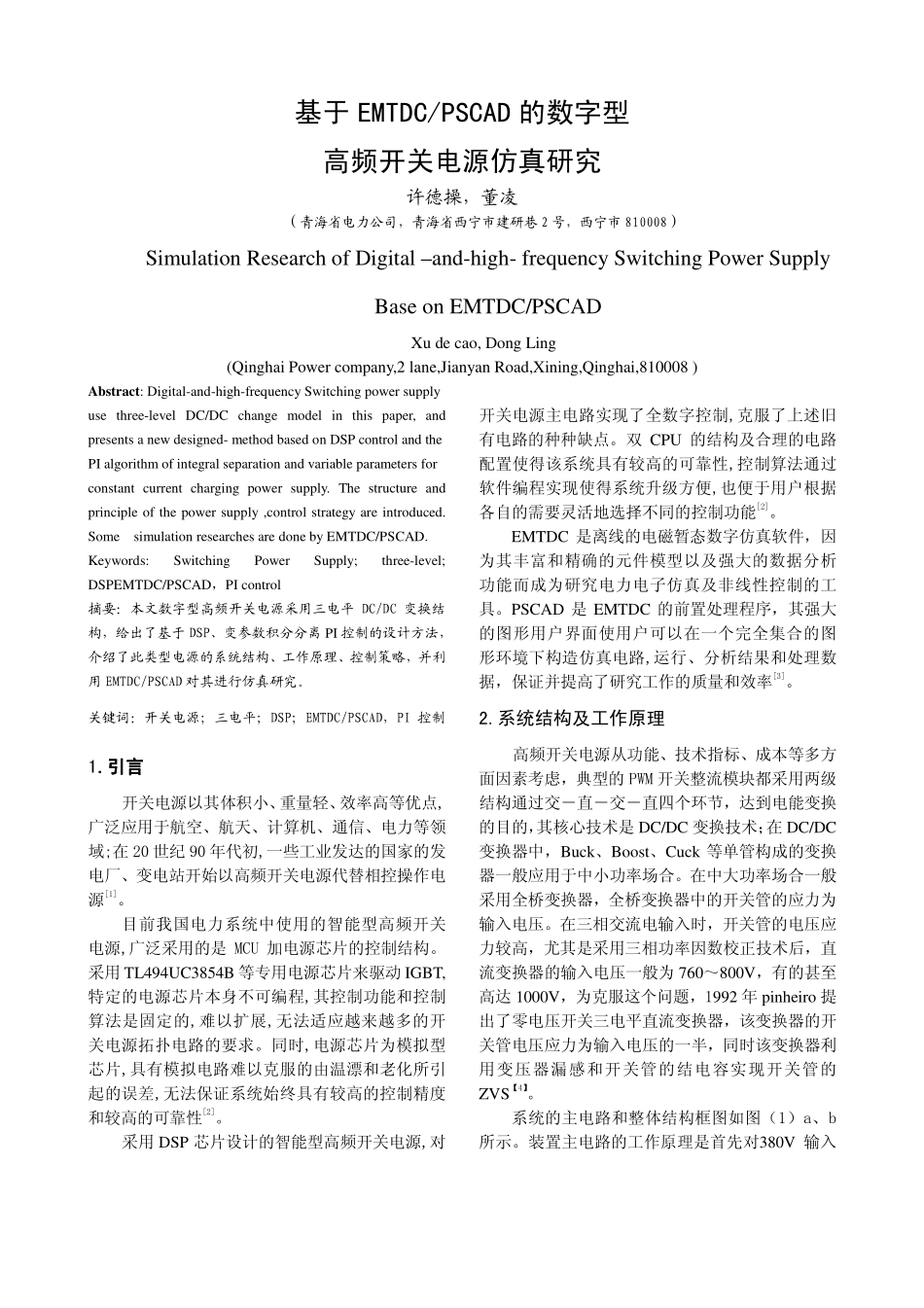

基于EMTDC/PSCAD的数字型高频开关电源仿真研究许德操，董凌（青海省电力公司，青海省西宁市建研巷2号，西宁市810008）SimulationResearchofDigital–and-high-frequencySwitchingPowerSupplyBaseonEMTDC/PSCADXudecao,DongLing(QinghaiPowercompany,2lane,JianyanRoad,Xining,Qinghai,810008)Abstract:Digital-and-high-frequencySwitchingpowersupplyusethree-levelDC/DCchangemodelinthispaper,andpresentsanewdesigned-methodbasedonDSPcontrolandthePIalgorithmofintegralseparationandvariableparametersforconstantcurrentchargingpowersupply.Thestructureandprincipleofthepowersupply,controlstrategyareintroduced.SomesimulationresearchesaredonebyEMTDC/PSCAD.Keywords:SwitchingPowerSupply;three-level;DSPEMTDC/PSCAD，PIcontrol摘要：本文数字型高频开关电源采用三电平DC/DC变换结构，给出了基于DSP、变参数积分分离PI控制的设计方法，介绍了此类型电源的系统结构、工作原理、控制策略，并利用EMTDC/PSCAD对其进行仿真研究。关键词：开关电源；三电平；DSP；EMTDC/PSCAD，PI控制1....引言引言引言引言开关电源以其体积小、重量轻、效率高等优点,广泛应用于航空、航天、计算机、通信、电力等领域;在20世纪90年代初,一些工业发达的国家的发电厂、变电站开始以高频开关电源代替相控操作电源[1]。目前我国电力系统中使用的智能型高频开关电源,广泛采用的是MCU加电源芯片的控制结构。采用TL494UC3854B等专用电源芯片来驱动IGBT,特定的电源芯片本身不可编程,其控制功能和控制算法是固定的,难以扩展,无法适应越来越多的开关电源拓扑电路的要求。同时,电源芯片为模拟型芯片,具有模拟电路难以克服的由温漂和老化所引起的误差,无法保证系统始终具有较高的控制精度和较高的可靠性[2]。采用DSP芯片设计的智能型高频开关电源,对开关电源主电路实现了全数字控制,克服了上述旧有电路的种种缺点。双CPU的结构及合理的电路配置使得该系统具有较高的可靠性,控制算法通过软件编程实现使得系统升级方便,也便于用户根据各自的需要灵活地选择不同的控制功能[2]。EMTDC是离线的电磁暂态数字仿真软件，因为其丰富和精确的元件模型以及强大的数据分析功能而成为研究电力电子仿真及非线性控制的工具。PSCAD是EMTDC的前置处理程序，其强大的图形用户界面使用户可以在一个完全集合的图形环境下构造仿真电路,运行、分析结果和处理数据，保证并提高了研究工作的...
