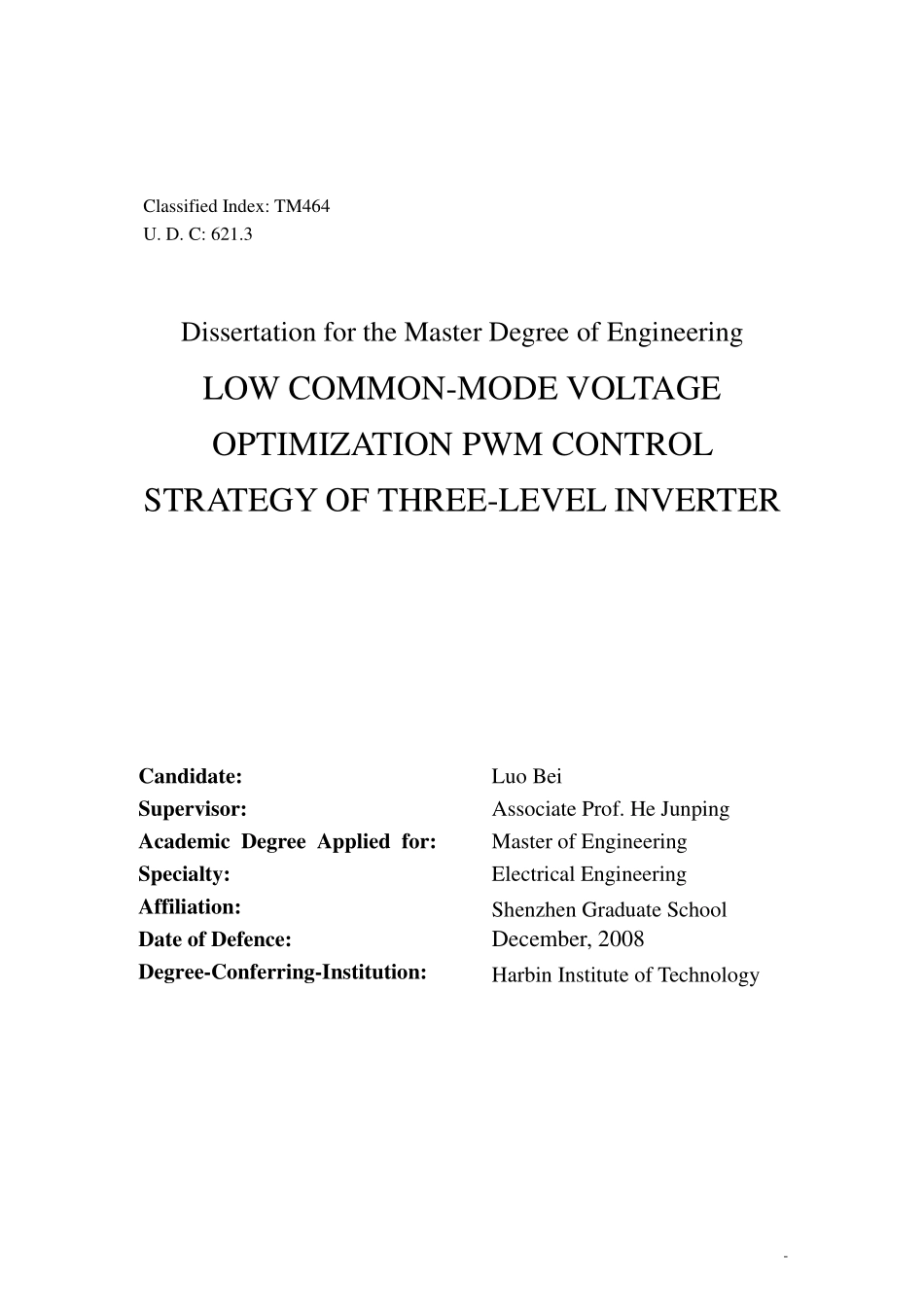

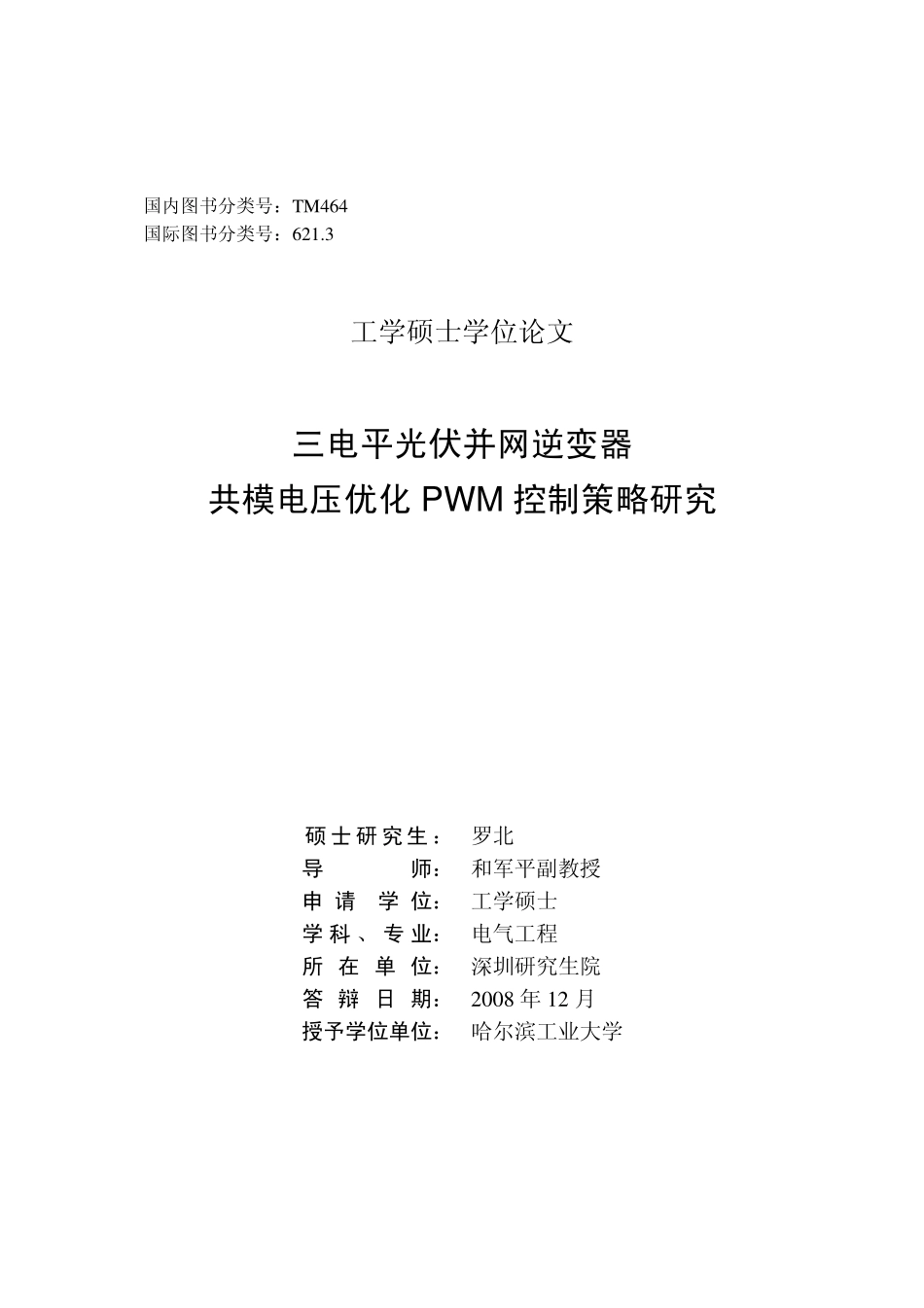

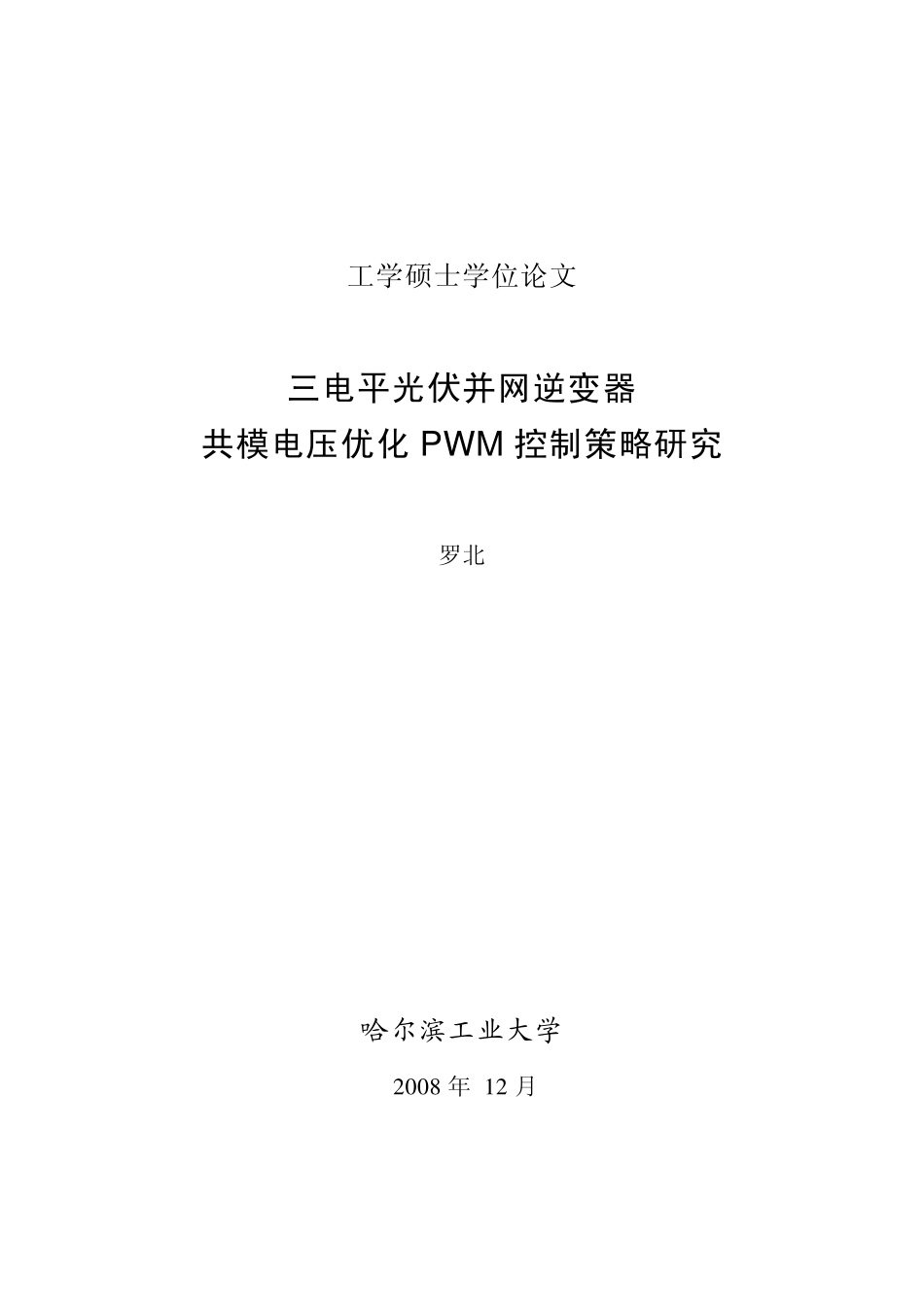

工学硕士学位论文三电平光伏并网逆变器共模电压优化PWM控制策略研究罗北哈尔滨工业大学2008年12月国内图书分类号：TM464国际图书分类号：621.3工学硕士学位论文三电平光伏并网逆变器共模电压优化PWM控制策略研究硕士研究生：罗北导师：和军平副教授申请学位：工学硕士学科、专业：电气工程所在单位：深圳研究生院答辩日期：2008年12月授予学位单位：哈尔滨工业大学-ClassifiedIndex:TM464U.D.C:621.3DissertationfortheMasterDegreeofEngineeringLOWCOMMON-MODEVOLTAGEOPTIMIZATIONPWMCONTROLSTRATEGYOFTHREE-LEVELINVERTERCandidate:LuoBeiSupervisor:AssociateProf.HeJunpingAcademicDegreeAppliedfor:MasterofEngineeringSpecialty:ElectricalEngineeringAffiliation:ShenzhenGraduateSchoolDateofDefence:December,2008Degree-Conferring-Institution:HarbinInstituteofTechnology哈尔滨工业大学工学硕士学位论文-I-摘要随着光伏并网发电技术的广泛应用，并网逆变器产生的负面影响也受到越来越多的关注。其产生的共模电压不仅会对电机等负载造成伤害，还会通过寄生电容产生高频对地漏电流，形成电磁干扰(EMI)。本文在对并网逆变器中共模电压产生机理分析的基础上，提出了一种优化的SVPWM控制策略，并对该控制策略进行仿真研究，研制开发了一套基于TMS320LF2812DSP的三相并网逆变实验样机。本文主要研究内容包括以下几个方面：首先，分析了三电平逆变器的工作原理，研究了逆变器开关管的开关状态对共模电压输出的影响，研究设计了一种优化的SVPWM控制算法，在三电平逆变器输出电压谐波不恶化的情况下，使得输出共模电压减少为母线电压的六分之一。其次，建立了三电平并网逆变器的数学模型，设计了整个三电平逆变系统的并网实现方案，并进行了仿真研究和验证。然后，设计了二极管箝位三电平逆变器的硬件实验平台，针对三电平逆变器主电路功率开关多，驱动信号不能共地的特点，设计一种利用光耦隔离驱动功率开关器件的驱动保护电路。最后，设计了PI控制环节来实现逆变输出电流的闭环控制，以实现逆变系统的并网发电功能，并给出DSP控制框图。本文分析、仿真研究了逆变器中共模电压输出过大的问题，提出一种新型SVPWM调制策略对输出共模电压进行抑制，不需改变硬件结构，也不存在SPWM带来的直流母线电压利用率较低的问题，这对交流电机驱动及并网逆变中共模干扰的抑制有良好的参考价值。关键词三电平逆变器；共模电压；SVPWM；Matlab仿真哈尔滨工业...
