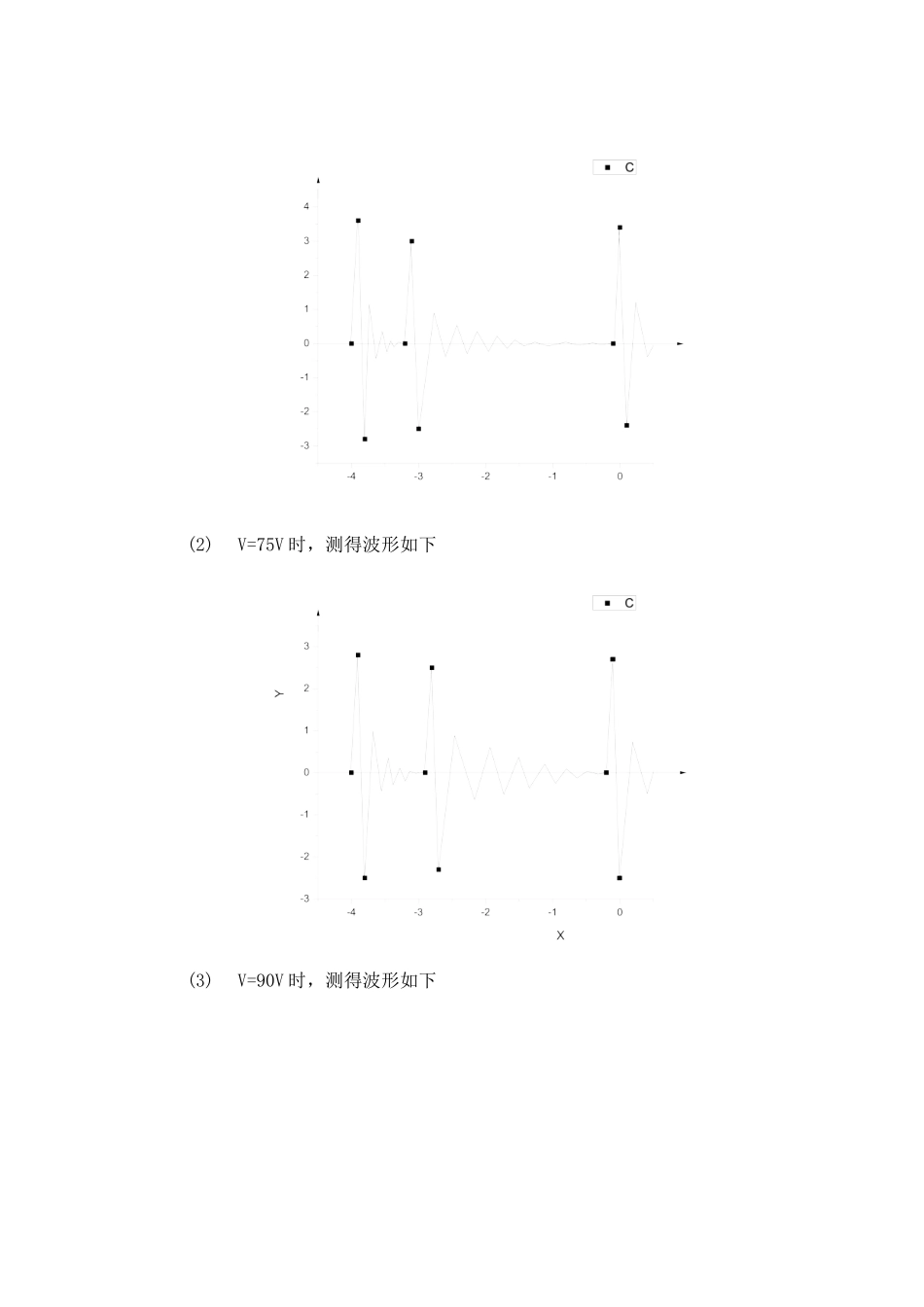

实验报告姓名：张弢学号：PB06210013系别：0611实验题目：核磁共振实验目的：1.如何实现和观察NMR；2.测的因子和g因子；3.测的因子和g因子；4.用NMR精确测量磁场。实验内容：一、利用示波器观察的核磁共振波形1.当V不变，改变f时：V=95V（1）f=25.150MHz，测得波形如下（2）f=25.113MHz，测得波形如下（3）f=25.162MHz，测得波形如下总结：通过以上三图可以看出，当固定电压不变，即不变时，改变射频场的频率可以改变射频场的周期T，使得B扫过共振幅度的时间间隔发生变化，从而使峰间距发生变化。2.当f不变，改变V时：f=25.148MHz(1)V=60V时，测得波形如下(2)V=75V时，测得波形如下(3)V=90V时，测得波形如下总结:当共振信号为非等间距信号时，即共振磁感应强度不等于时，射频场的幅度增大，则在同一周期内B扫过共振磁感应强度的时间间隔增大，而两相邻周期共振信号的时间间隔减小，从而表现为峰间距的变化。3.保持在谐振频率f=25.126MHz，改变V时：（1）V=60V时，测得波形如下（2）V=75V时，测得波形如下（3）V=90V时，测得波形如下总结：当共振信号为等间距时，即时，由于B的振幅变化不会影响曲线与的交点，因此不会改变共振信号的间隔。二、测的因子和g因子已知测得谐振频率为次数123456f/MHz25.12625.12225.12425.12325.12625.123从而=25.124MHz，由得由得三、测的因子和g因子已知测得谐振频率为次数123456f/MHz23.63723.63823.63723.63623.63523.639从而=23.637MHz，由得由得四、用NMR精确测量磁场实验中测得样品在磁场中不同位置时的谐振频率为下表(已求出)，从而可求出在相应位置的磁场。/MHz/MHz/MHz/MHz/MHz/T/cm2.5025.125325.125425.126225.125825.126325.12580.62727/cm3.0025.125225.125125.125325.125025.125425.12520.62724/cm3.5025.124725.124825.124025.124625.124425.12450.62720/cm4.3025.122625.121525.121825.121925.122225.12200.62712/cm5.1025.124825.124425.124725.124225.124925.12460.62718误差分析：1.采用示波器器观察，取点时坐标的读取会有较大的误差；2.实验时由于电源或者外界干扰的原因，使信号不够稳定，比如测得的频率在不停的变动，从而给实验带来误差。思考题：2.B0、B1、的作用是什么？如何产生，它们有什么区别？答：B0是稳恒外磁场，用来提供一个稳恒的磁场，是由永久磁铁产生的；B1是旋转磁场，由边限振荡器产生；是交变低频调制磁场，由变压器产生。B0与B1以及总磁距m组成平面相垂直，当B1=B0+时发生核...
