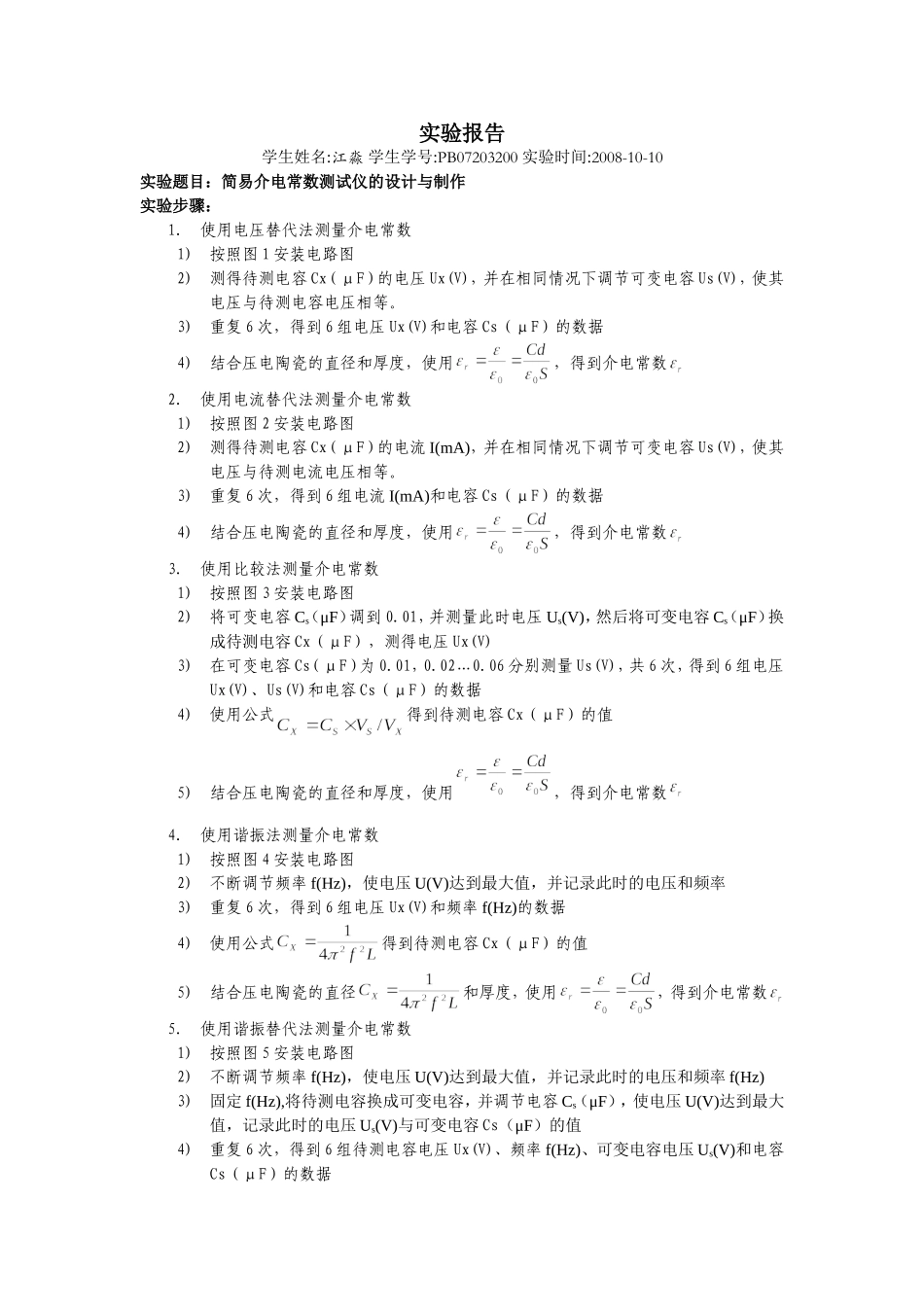

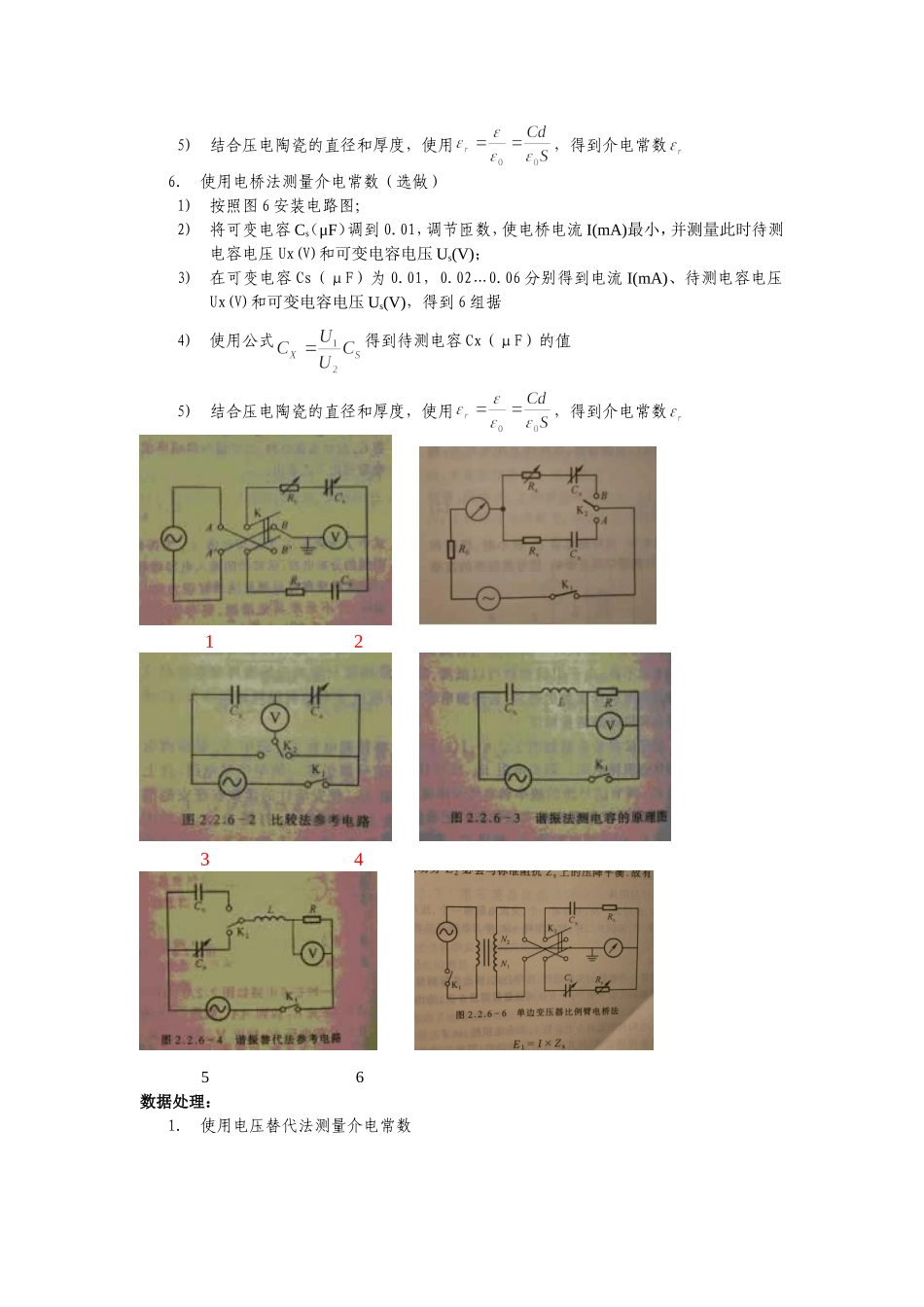

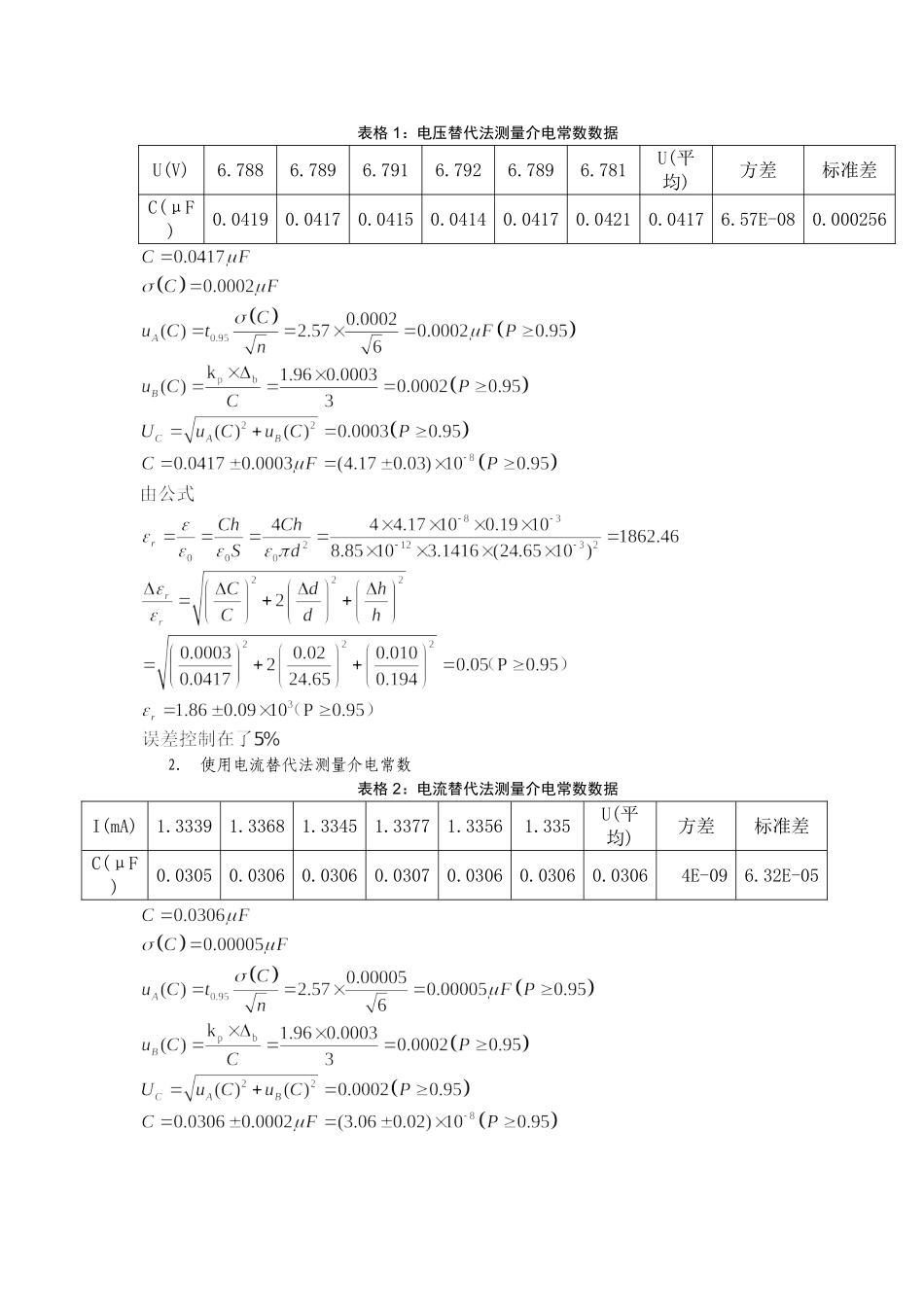

实验报告学生姓名:江淼学生学号:PB07203200实验时间:2008-10-10实验题目：简易介电常数测试仪的设计与制作实验步骤：1.使用电压替代法测量介电常数1)按照图1安装电路图2)测得待测电容Cx（μF）的电压Ux(V)，并在相同情况下调节可变电容Us(V)，使其电压与待测电容电压相等。3)重复6次，得到6组电压Ux(V)和电容Cs（μF）的数据4)结合压电陶瓷的直径和厚度，使用，得到介电常数2.使用电流替代法测量介电常数1)按照图2安装电路图2)测得待测电容Cx（μF）的电流I(mA)，并在相同情况下调节可变电容Us(V)，使其电压与待测电流电压相等。3)重复6次，得到6组电流I(mA)和电容Cs（μF）的数据4)结合压电陶瓷的直径和厚度，使用，得到介电常数3.使用比较法测量介电常数1)按照图3安装电路图2)将可变电容Cs（μF）调到0.01，并测量此时电压Us(V)，然后将可变电容Cs（μF）换成待测电容Cx（μF），测得电压Ux(V)3)在可变电容Cs（μF）为0.01，0.02…0.06分别测量Us(V)，共6次，得到6组电压Ux(V)、Us(V)和电容Cs（μF）的数据4)使用公式得到待测电容Cx（μF）的值5)结合压电陶瓷的直径和厚度，使用，得到介电常数4.使用谐振法测量介电常数1)按照图4安装电路图2)不断调节频率f(Hz)，使电压U(V)达到最大值，并记录此时的电压和频率3)重复6次，得到6组电压Ux(V)和频率f(Hz)的数据4)使用公式得到待测电容Cx（μF）的值5)结合压电陶瓷的直径和厚度，使用，得到介电常数5.使用谐振替代法测量介电常数1)按照图5安装电路图2)不断调节频率f(Hz)，使电压U(V)达到最大值，并记录此时的电压和频率f(Hz)3)固定f(Hz),将待测电容换成可变电容，并调节电容Cs（μF），使电压U(V)达到最大值，记录此时的电压Us(V)与可变电容Cs（μF）的值4)重复6次，得到6组待测电容电压Ux(V)、频率f(Hz)、可变电容电压Us(V)和电容Cs（μF）的数据5)结合压电陶瓷的直径和厚度，使用，得到介电常数6.使用电桥法测量介电常数（选做）1)按照图6安装电路图；2)将可变电容Cs（μF）调到0.01，调节匝数，使电桥电流I(mA)最小，并测量此时待测电容电压Ux(V)和可变电容电压Us(V)；3)在可变电容Cs（μF）为0.01，0.02…0.06分别得到电流I(mA)、待测电容电压Ux(V)和可变电容电压Us(V)，得到6组据4)使用公式得到待测电容Cx（μF）的值5)结合压电陶瓷的直径和厚度，使用，得到介电常数123456数据处理：1.使用电压替代法测量介电常数表格1：电压替代法测量介电常数数据U(V)6.7886.7896.7916.7926.7896.781U(平均)方...
