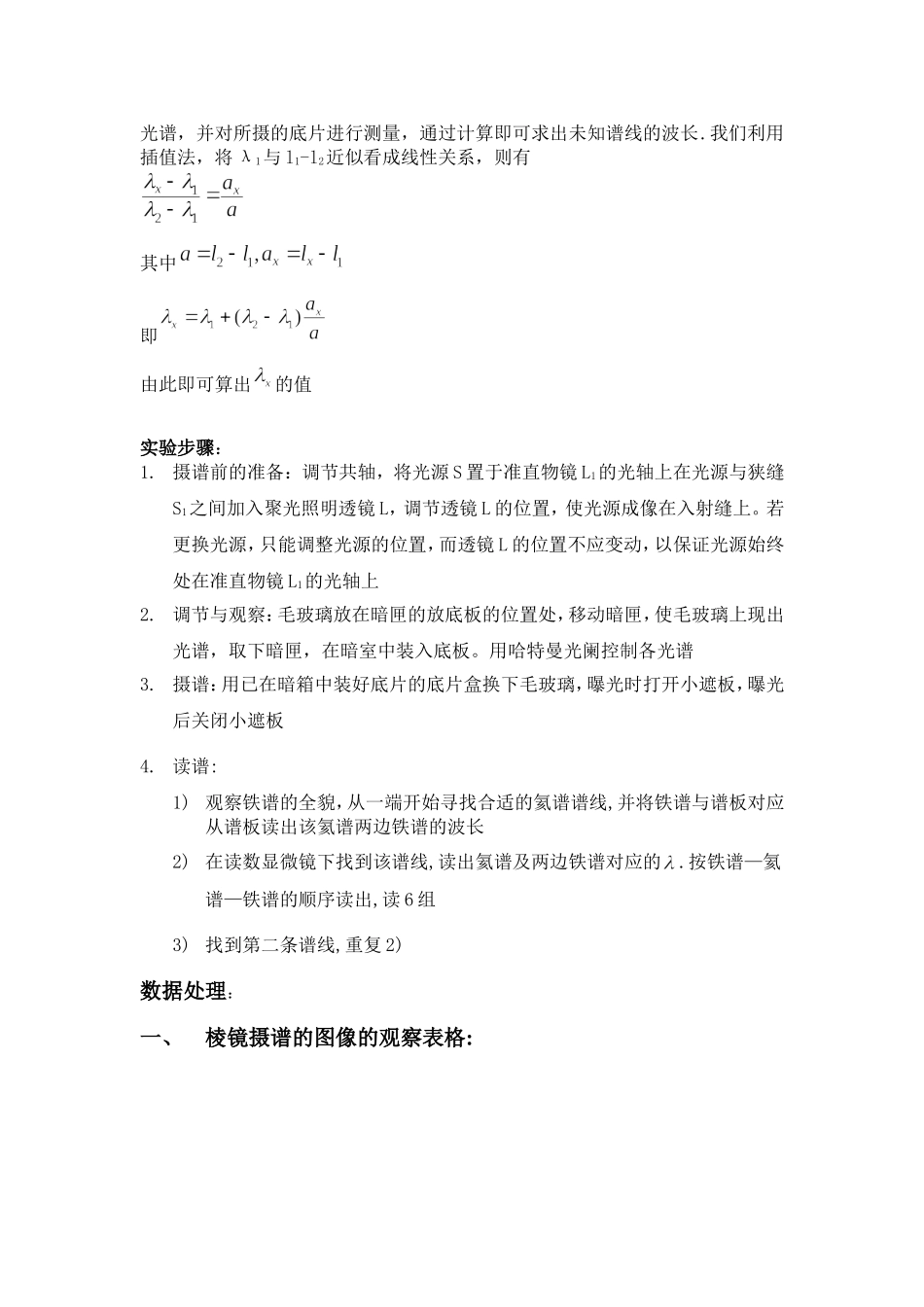

实验报告姓名：马文博日期：11月14日学号：PB07210411实验题目：棱镜摄谱和光谱分析实验目的:用棱镜摄谱仪摄取光谱线，学习进行定性光谱分析的方法，即对待测物质所发出的光谱线进行测定，以得知物质的化学成分实验原理：1、棱镜摄谱仪棱镜摄谱仪的构造可以平行光管、棱镜、光谱接收三部分；按所用的波长的不同，摄谱仪可分为紫外、可见、红外三大类，它们所用的棱镜材料也不同；对紫外用水晶或萤石，对可见光用玻璃，对红外线用岩盐等材料.本次实验所用的是可见光范围内的小型棱镜摄谱仪，S为光源，L为透镜，使S发出的发散光会聚后均匀照亮狭缝，S1为狭缝，以控制入射光的宽度；L1的焦距位于S1，这样可以产生平行光，经棱镜折射后再由L2和L3会聚到照相底板F.2、光谱的定性分析本次实验中使用铁谱作为已知谱，中间为氦谱作为未知谱.因为铁光谱谱线丰富，而且几乎每一条谱线的波长都被准确地测定，故只要并列拍摄铁光谱与未知样品光谱，并对所摄的底片进行测量，通过计算即可求出未知谱线的波长.我们利用插值法，将λ1与l1-l2近似看成线性关系，则有其中即由此即可算出的值实验步骤：1.摄谱前的准备：调节共轴，将光源S置于准直物镜L1的光轴上在光源与狭缝S1之间加入聚光照明透镜L，调节透镜L的位置，使光源成像在入射缝上。若更换光源，只能调整光源的位置，而透镜L的位置不应变动，以保证光源始终处在准直物镜L1的光轴上2.调节与观察：毛玻璃放在暗匣的放底板的位置处，移动暗匣，使毛玻璃上现出光谱，取下暗匣，在暗室中装入底板。用哈特曼光阑控制各光谱3.摄谱：用已在暗箱中装好底片的底片盒换下毛玻璃，曝光时打开小遮板，曝光后关闭小遮板4.读谱:1)观察铁谱的全貌，从一端开始寻找合适的氦谱谱线,并将铁谱与谱板对应从谱板读出该氦谱两边铁谱的波长2)在读数显微镜下找到该谱线,读出氦谱及两边铁谱对应的.按铁谱—氦谱—铁谱的顺序读出,读6组3)找到第二条谱线,重复2)数据处理：一、棱镜摄谱的图像的观察表格:二.读谱数据记录及处理1.第一条谱线的处理对象位置(mm)12345635.15935.14435.13235.16935.17035.17534.93934.96534.97234.97234.97634.97734.74334.74134.73834.76834.75834.745a-0.416-0.403-0.394-0.401-0.412-0.430-0.409ax-0.220-0.179-0.160-0.197-0.194-0.198-0.191不确定度计算对a:=0.0080mm千分尺=0.004mm,C=3,,=0.0088m(P=0.95)对ax:0.0202mm千分尺=0.004mm,C=3,,0.0214mm(P=0.95)0.460(P=0.95)２.第二条谱线的处理对象位置（...
