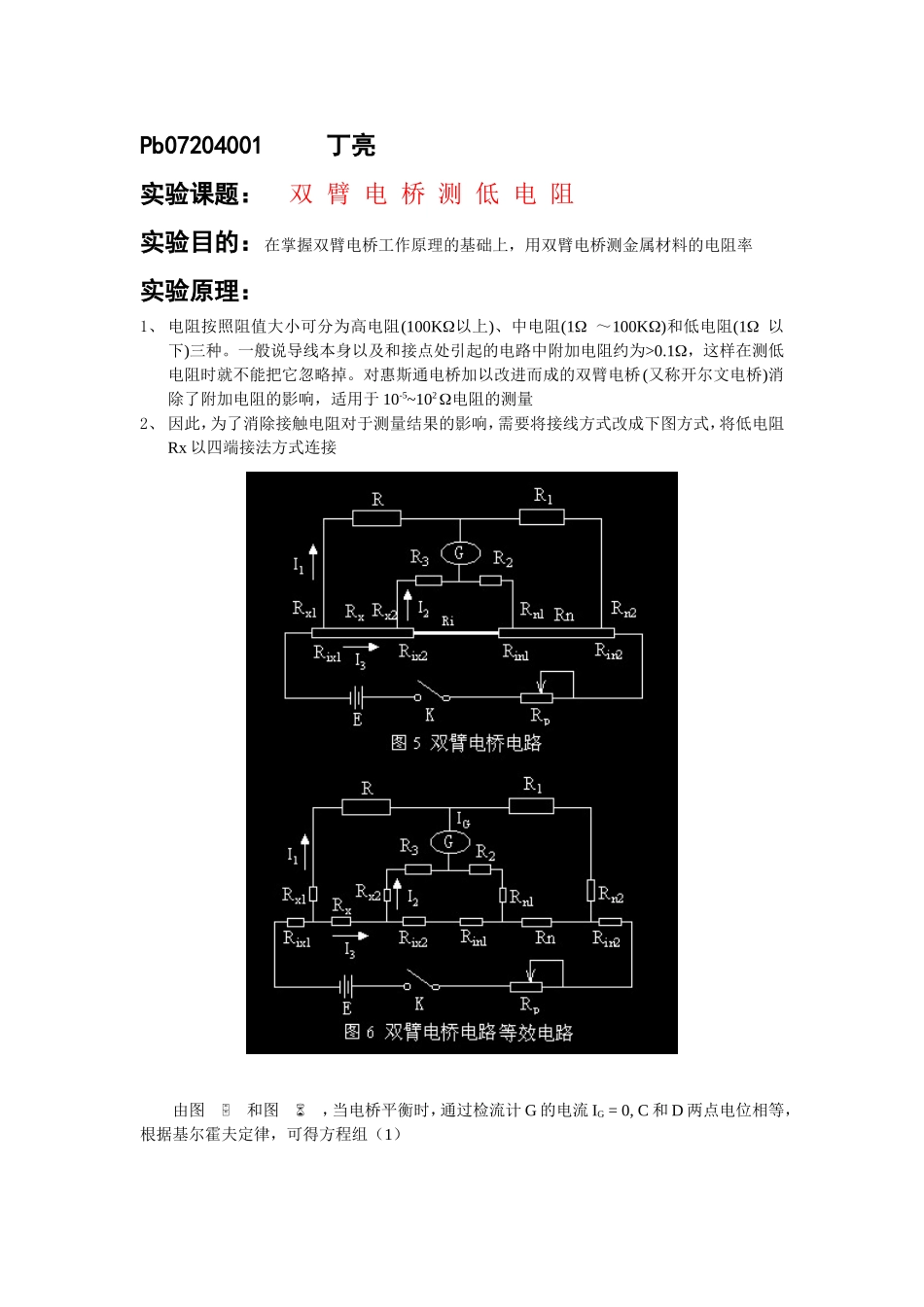

Pb07204001丁亮实验课题：双臂电桥测低电阻实验目的：在掌握双臂电桥工作原理的基础上，用双臂电桥测金属材料的电阻率实验原理：1、电阻按照阻值大小可分为高电阻(100K以上)、中电阻(1～100K)和低电阻(1以下)三种。一般说导线本身以及和接点处引起的电路中附加电阻约为>0.1，这样在测低电阻时就不能把它忽略掉。对惠斯通电桥加以改进而成的双臂电桥(又称开尔文电桥)消除了附加电阻的影响，适用于10-5~102电阻的测量2、因此，为了消除接触电阻对于测量结果的影响，需要将接线方式改成下图方式，将低电阻Rx以四端接法方式连接由图和图，当电桥平衡时，通过检流计G的电流IG=0,C和D两点电位相等，根据基尔霍夫定律，可得方程组（1）(1)解方程组得(2)通过联动转换开关，同时调节R1、R2、R3、R，使得成立，则（2）式中第二项为零，待测电阻Rx和标准电阻Rn的接触电阻Rin1、Rix2均包括在低电阻导线Ri内，则有(3)实际上即使用了联动转换开关，也很难完全做到。为了减小(2)式中第二项的影响，使用尽量粗的导线以减小电阻Ri的阻值(Ri<0.001)，使(2)式第二项尽量小，与第一项比较可以忽略，以满足(3)式。实验仪器：本实验所使用仪器有QJ型双臂电桥（级）、JWY型直流稳压电源（5A15V）、电流表（5A）、RP电阻、双刀双掷换向开关、0.001标准电阻（0.01级）、超低电阻（小于0.001连接线、低电阻测试架（待测铜、铝棒各一根）、直流复射式检流计（C15/4或6型）、千分尺、导线等。实验数据处理：1、基本常数数据：△L=2mm，R(n)=0.001Ω,R1=1000Ω。2、30cm铜棒的数据记录:+-+-+-平均R值（Ω）1220122111801210122012241212.53、40cm铜棒数据记录：+-+-+-平均R值（Ω）16151624161516231617162216204、40cm铝棒数据记录：+-+-+-平均R值（Ω）7487587497587487587535、直径的测量：D（mm）123456平均铜棒4.9704.9724.9774.9784.9754.9814.9755铝棒4.9884.9904.9924.9924.9904.9854.98956、计算电阻率ρ：根据公式得出电阻率为：ρ=（ρ1+ρ2）/2=7.87*10(-8)Ω*m不确定度分析：只对40cm的铜棒数据做不确定度分析。1、D:Ua=0.00165,Ub=0.001/√3=0.000577,U(D)=0.0017mm2、L:U(L)=2mm3、R:U(R)=2Ω由误差分析公式知道：△ρ/ρ=△D/D+△L/L+△R/R=0.0083,△ρ=7*10(-10)ρ=(787±7)*10(-10)Ω*m思考题：1、如果将标准电阻和待测电阻电流头和电压头互换，等效电路有何变化，有什么不好？如果将他们的两个接头互相...
