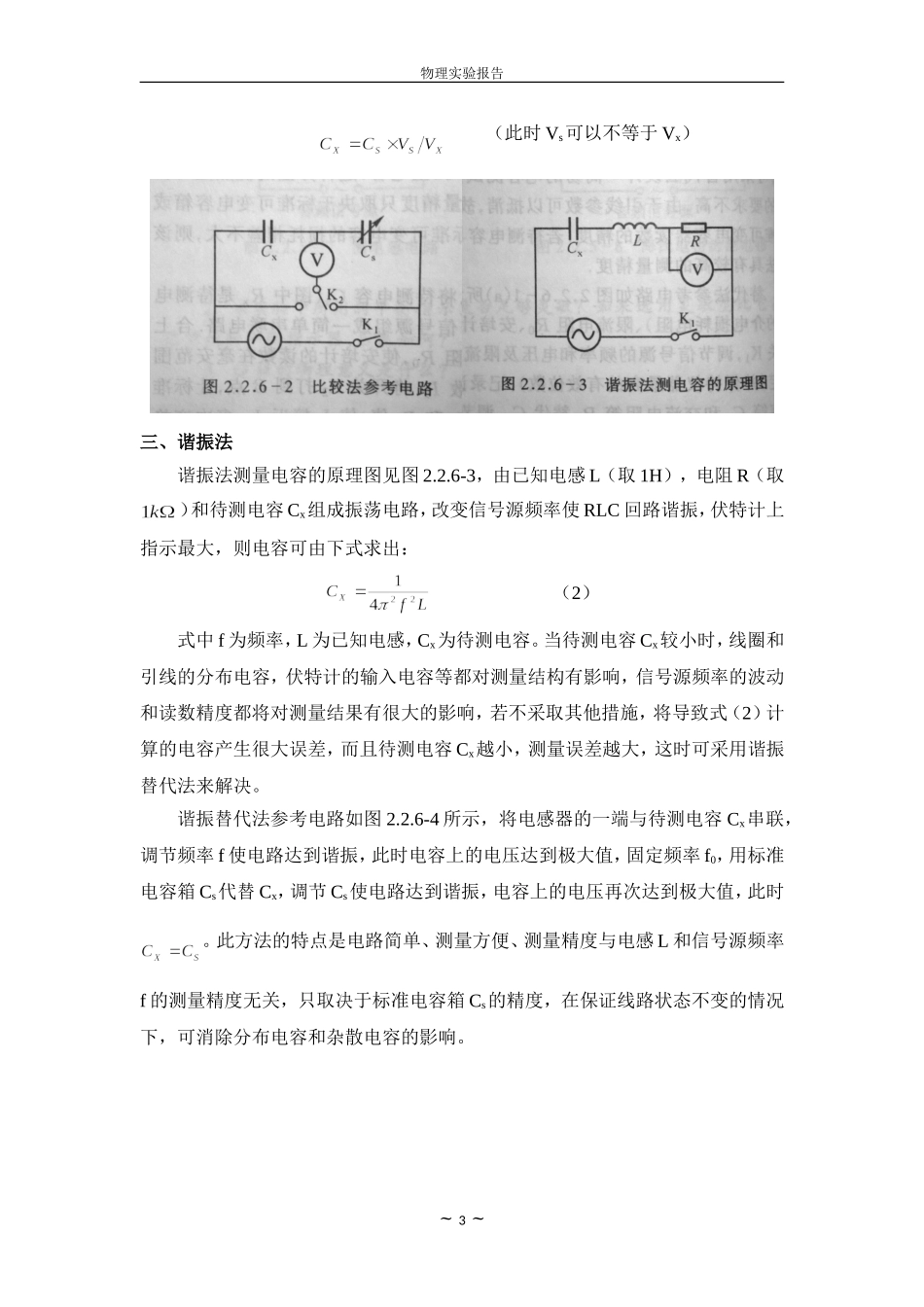

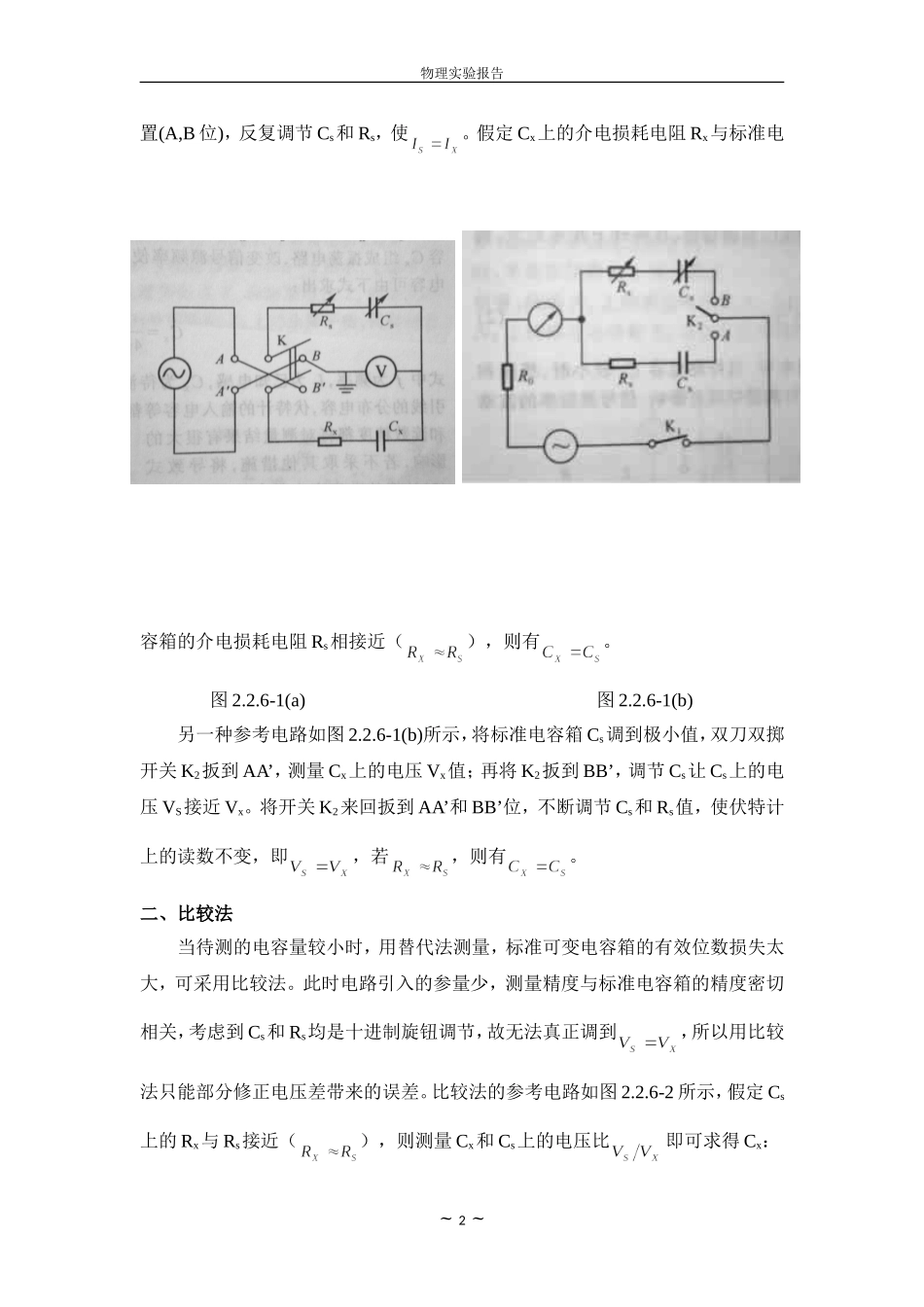

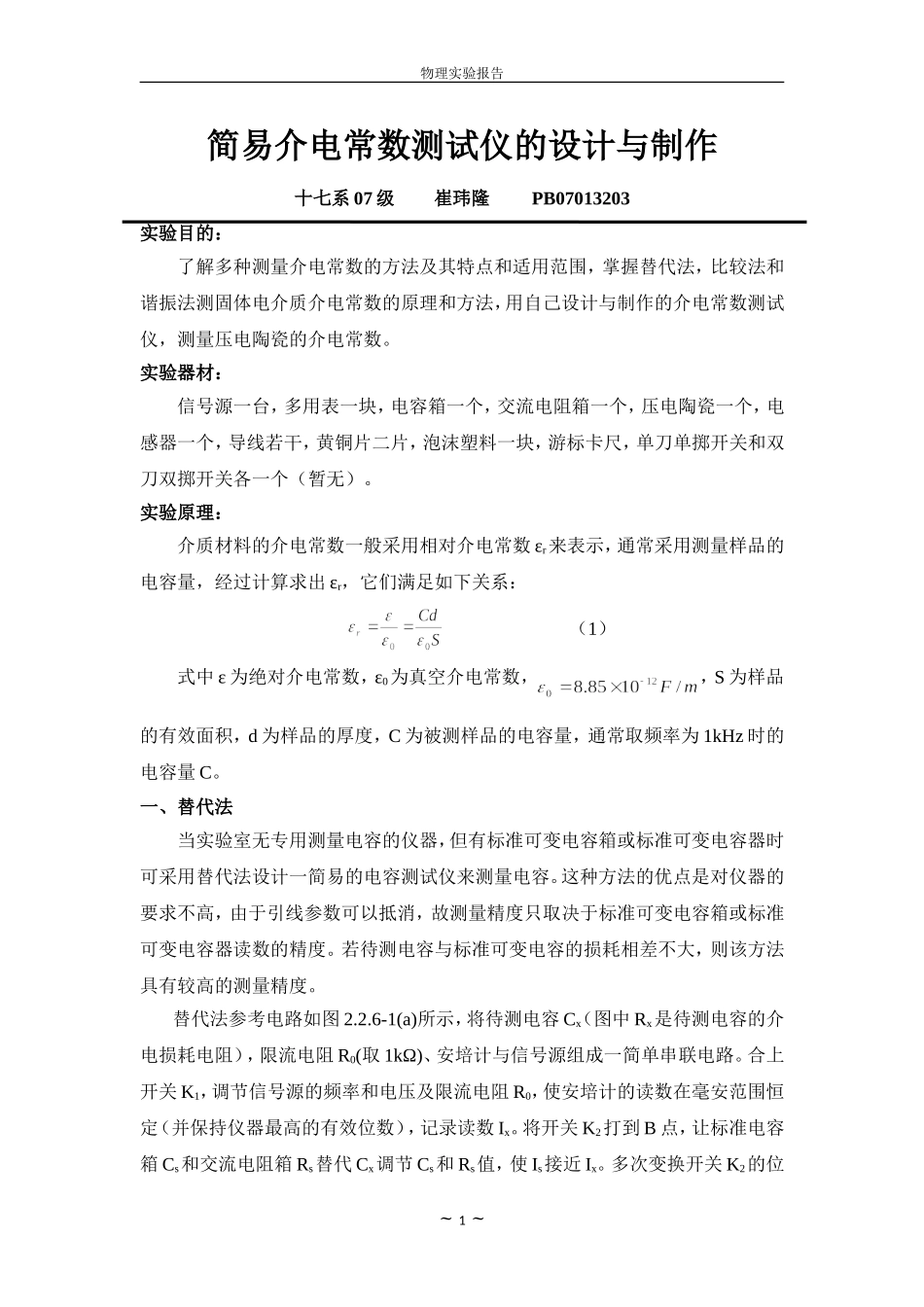

物理实验报告简易介电常数测试仪的设计与制作十七系07级崔玮隆PB07013203实验目的：了解多种测量介电常数的方法及其特点和适用范围，掌握替代法，比较法和谐振法测固体电介质介电常数的原理和方法，用自己设计与制作的介电常数测试仪，测量压电陶瓷的介电常数。实验器材：信号源一台，多用表一块，电容箱一个，交流电阻箱一个，压电陶瓷一个，电感器一个，导线若干，黄铜片二片，泡沫塑料一块，游标卡尺，单刀单掷开关和双刀双掷开关各一个（暂无）。实验原理：介质材料的介电常数一般采用相对介电常数εr来表示，通常采用测量样品的电容量，经过计算求出εr，它们满足如下关系：（1）式中ε为绝对介电常数，ε0为真空介电常数，，S为样品的有效面积，d为样品的厚度，C为被测样品的电容量，通常取频率为1kHz时的电容量C。一、替代法当实验室无专用测量电容的仪器，但有标准可变电容箱或标准可变电容器时可采用替代法设计一简易的电容测试仪来测量电容。这种方法的优点是对仪器的要求不高，由于引线参数可以抵消，故测量精度只取决于标准可变电容箱或标准可变电容器读数的精度。若待测电容与标准可变电容的损耗相差不大，则该方法具有较高的测量精度。替代法参考电路如图2.2.6-1(a)所示，将待测电容Cx（图中Rx是待测电容的介电损耗电阻），限流电阻R0(取1kΩ)、安培计与信号源组成一简单串联电路。合上开关K1，调节信号源的频率和电压及限流电阻R0，使安培计的读数在毫安范围恒定（并保持仪器最高的有效位数），记录读数Ix。将开关K2打到B点，让标准电容箱Cs和交流电阻箱Rs替代Cx调节Cs和Rs值，使Is接近Ix。多次变换开关K2的位~1~物理实验报告置(A,B位)，反复调节Cs和Rs，使。假定Cx上的介电损耗电阻Rx与标准电容箱的介电损耗电阻Rs相接近（），则有。图2.2.6-1(a)图2.2.6-1(b)另一种参考电路如图2.2.6-1(b)所示，将标准电容箱Cs调到极小值，双刀双掷开关K2扳到AA’，测量Cx上的电压Vx值；再将K2扳到BB’，调节Cs让Cs上的电压VS接近Vx。将开关K2来回扳到AA’和BB’位，不断调节Cs和Rs值，使伏特计上的读数不变，即，若，则有。二、比较法当待测的电容量较小时，用替代法测量，标准可变电容箱的有效位数损失太大，可采用比较法。此时电路引入的参量少，测量精度与标准电容箱的精度密切相关，考虑到Cs和Rs均是十进制旋钮调节，故无法真正调到，所以用比较法只能部分修正电压差带来的误差。比较法的参考电路如图2.2.6-2所示，假定Cs上的Rx与Rs接近（）...
