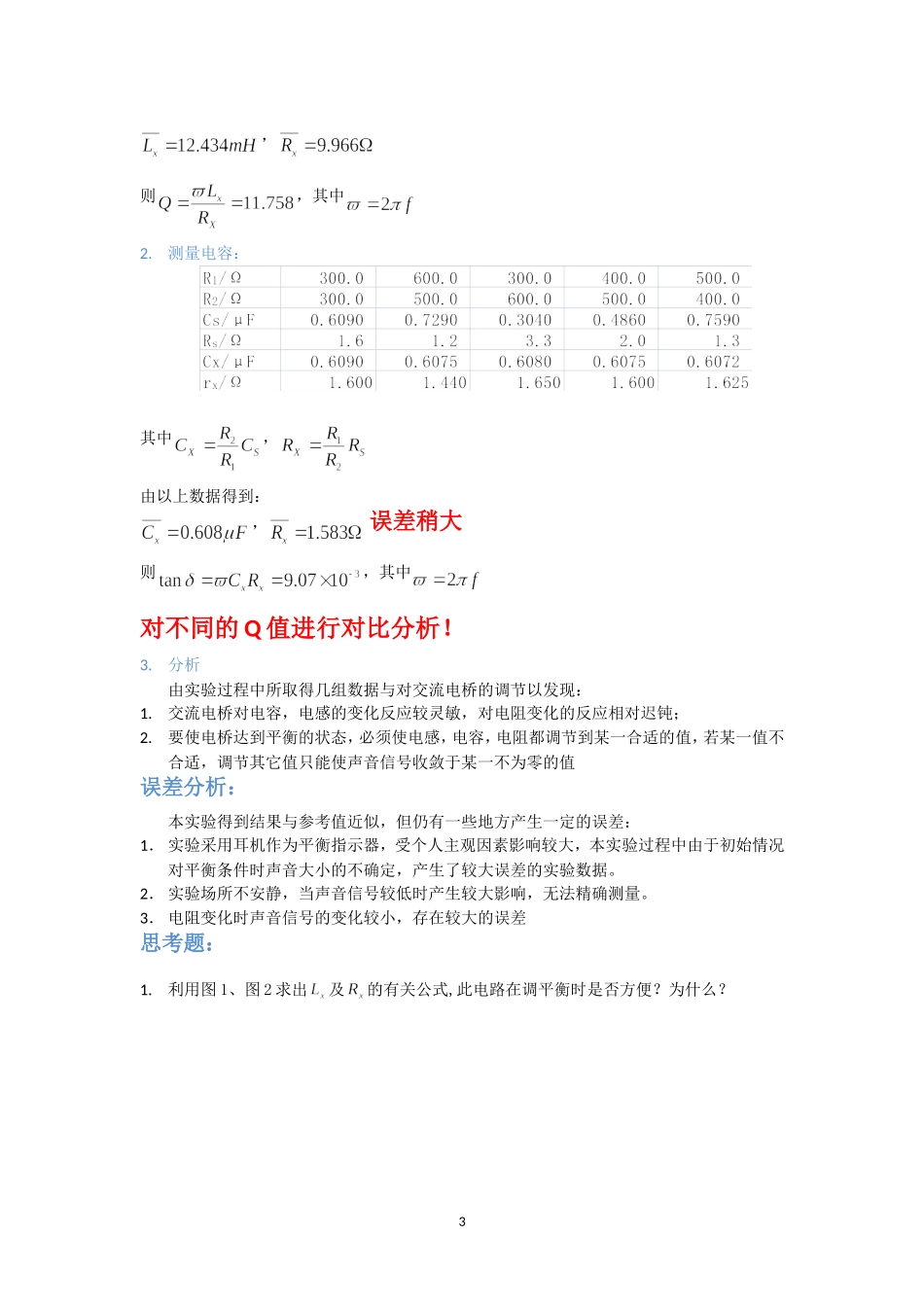

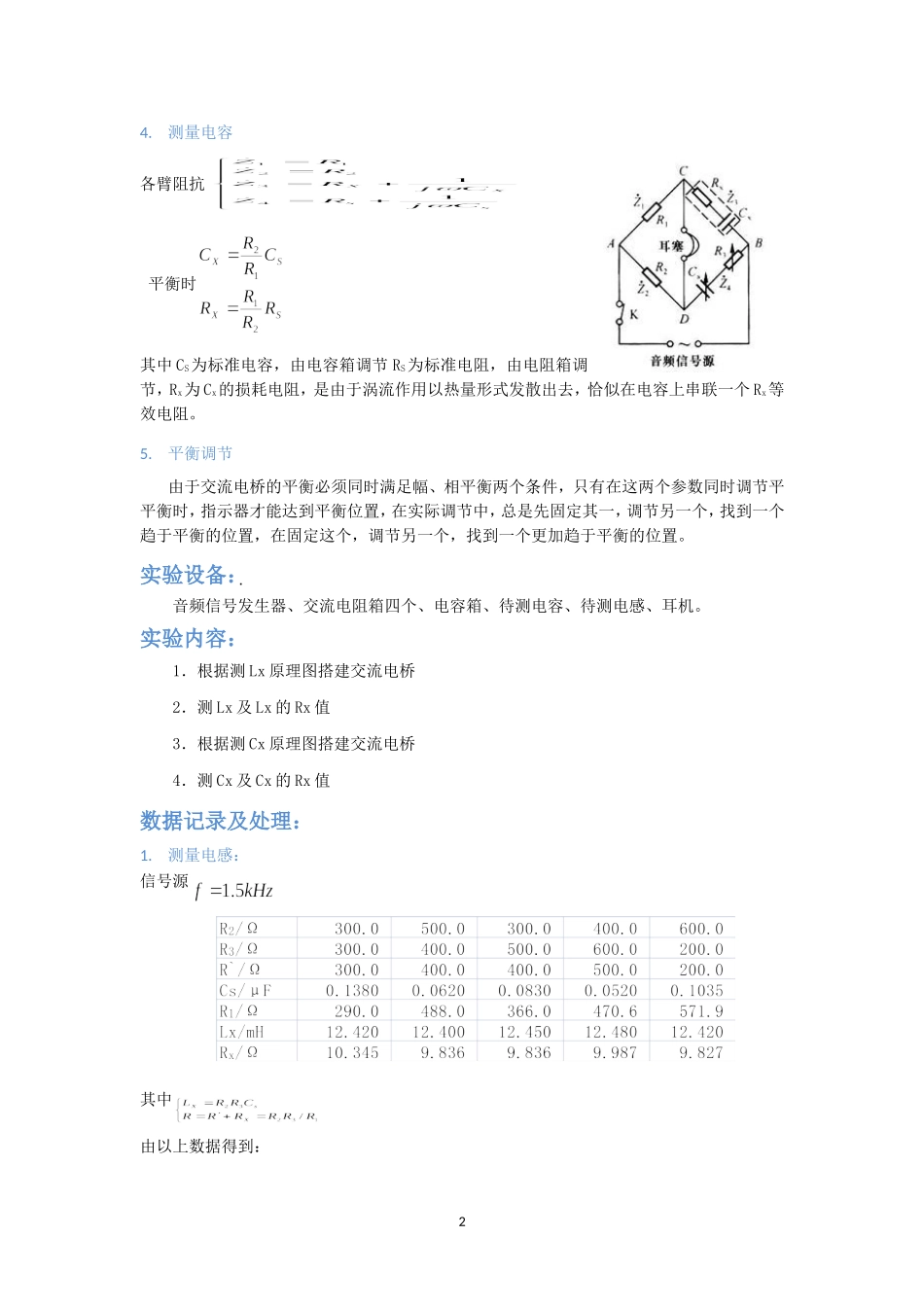

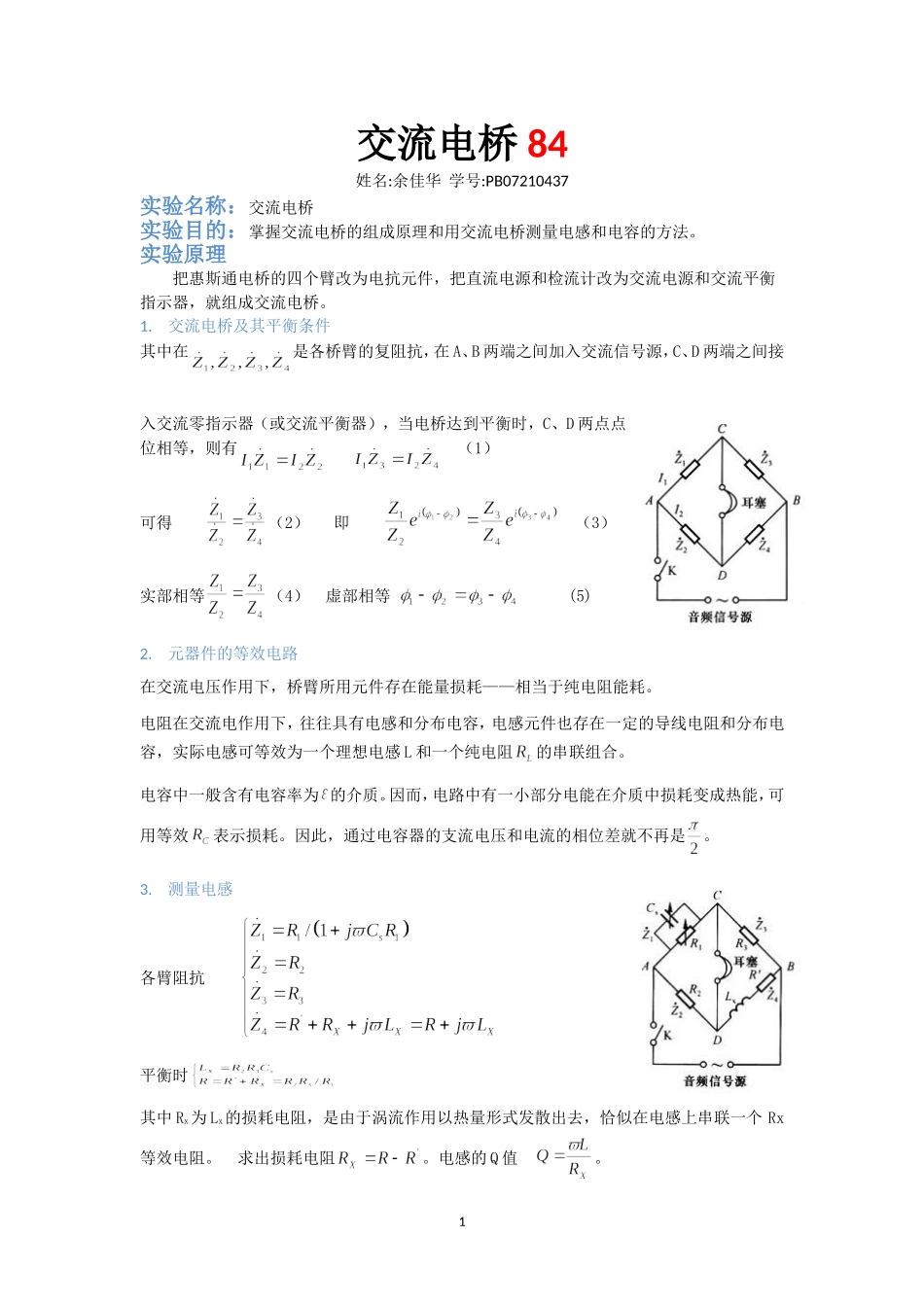

交流电桥84姓名:余佳华学号:PB07210437实验名称：交流电桥实验目的：掌握交流电桥的组成原理和用交流电桥测量电感和电容的方法。实验原理把惠斯通电桥的四个臂改为电抗元件，把直流电源和检流计改为交流电源和交流平衡指示器，就组成交流电桥。1.交流电桥及其平衡条件其中在是各桥臂的复阻抗，在A、B两端之间加入交流信号源，C、D两端之间接入交流零指示器（或交流平衡器），当电桥达到平衡时，C、D两点点位相等，则有（1）可得（2）即（3）实部相等（4）虚部相等(5)2.元器件的等效电路在交流电压作用下，桥臂所用元件存在能量损耗——相当于纯电阻能耗。电阻在交流电作用下，往往具有电感和分布电容，电感元件也存在一定的导线电阻和分布电容，实际电感可等效为一个理想电感L和一个纯电阻的串联组合。电容中一般含有电容率为的介质。因而，电路中有一小部分电能在介质中损耗变成热能，可用等效表示损耗。因此，通过电容器的支流电压和电流的相位差就不再是。3.测量电感各臂阻抗平衡时其中Rx为Lx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电感上串联一个Rx等效电阻。求出损耗电阻。电感的Q值。14.测量电容各臂阻抗平衡时其中CS为标准电容，由电容箱调节RS为标准电阻，由电阻箱调节，Rx为Cx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电容上串联一个Rx等效电阻。5.平衡调节由于交流电桥的平衡必须同时满足幅、相平衡两个条件，只有在这两个参数同时调节平平衡时，指示器才能达到平衡位置，在实际调节中，总是先固定其一，调节另一个，找到一个趋于平衡的位置，在固定这个，调节另一个，找到一个更加趋于平衡的位置。实验设备：音频信号发生器、交流电阻箱四个、电容箱、待测电容、待测电感、耳机。实验内容：1．根据测Lx原理图搭建交流电桥2．测Lx及Lx的Rx值3．根据测Cx原理图搭建交流电桥4．测Cx及Cx的Rx值数据记录及处理：1.测量电感：信号源其中由以上数据得到：2，则，其中2.测量电容：其中，由以上数据得到：，误差稍大则，其中对不同的Q值进行对比分析！3.分析由实验过程中所取得几组数据与对交流电桥的调节以发现：1.交流电桥对电容，电感的变化反应较灵敏，对电阻变化的反应相对迟钝；2.要使电桥达到平衡的状态，必须使电感，电容，电阻都调节到某一合适的值，若某一值不合适，调节其它值只能使声音信号收敛于某一不为零的值误差分析：本实验得到结果与参考值近似，但仍有一些地方产生一定的误差：1．实验采用耳机...
