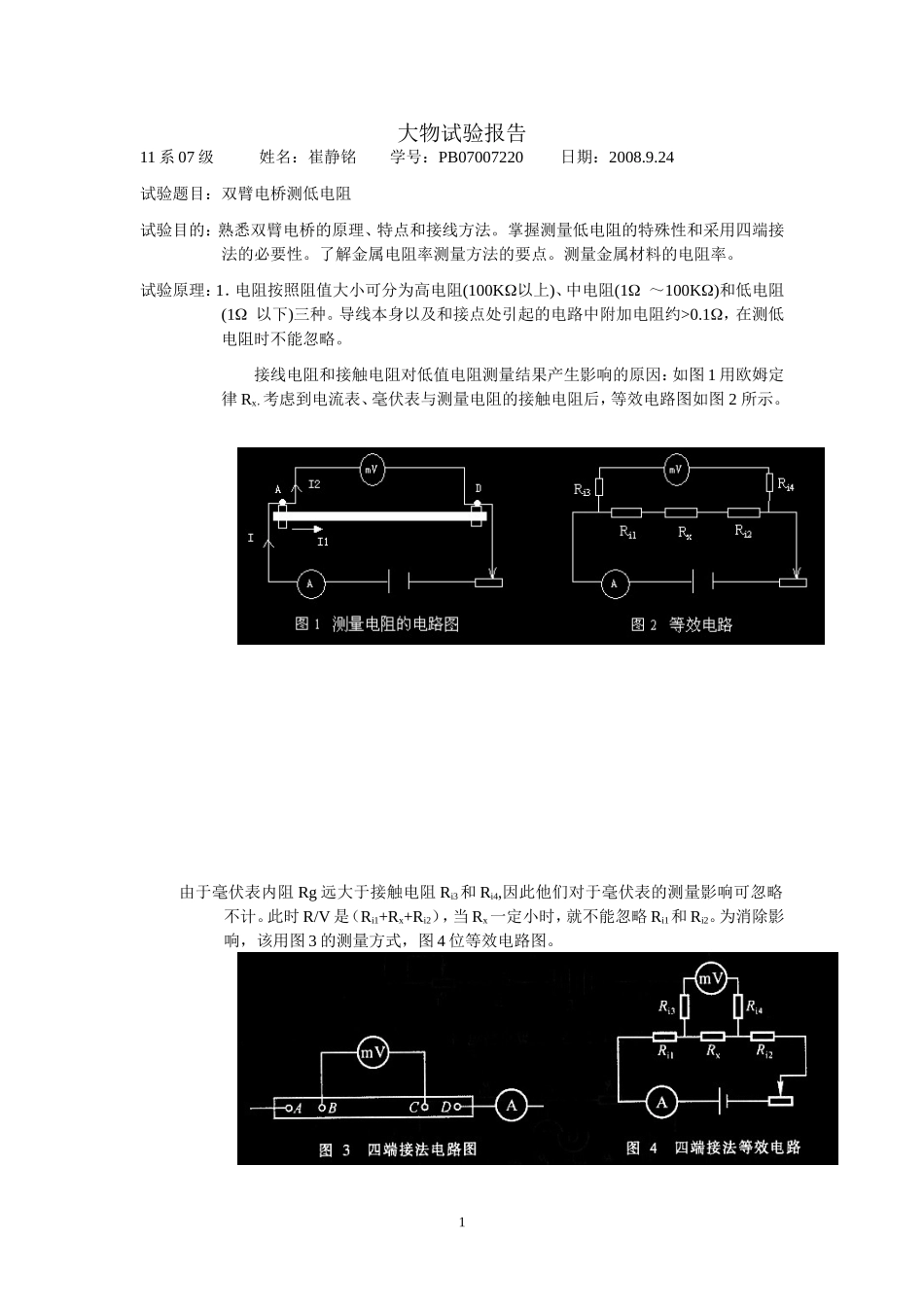

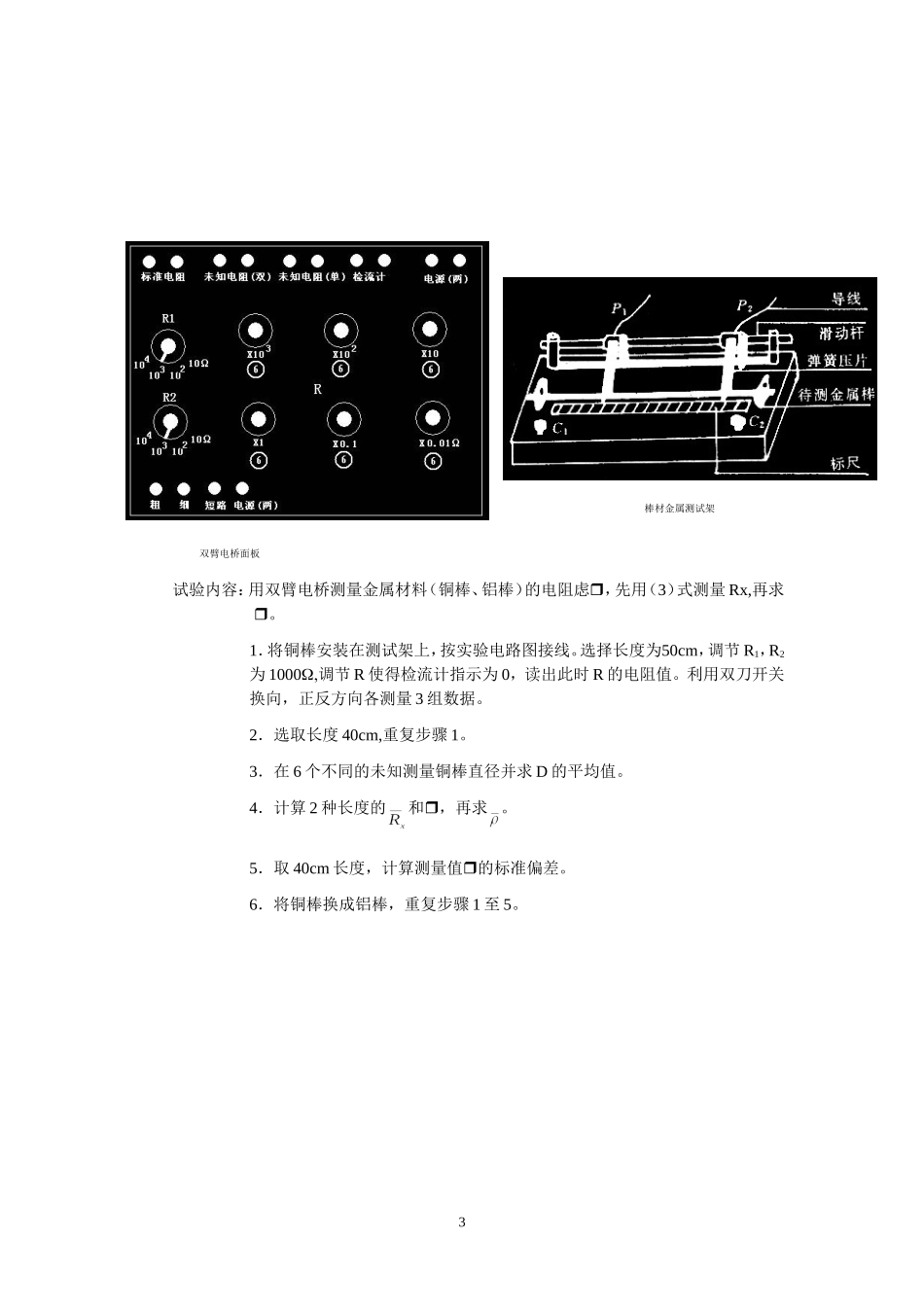

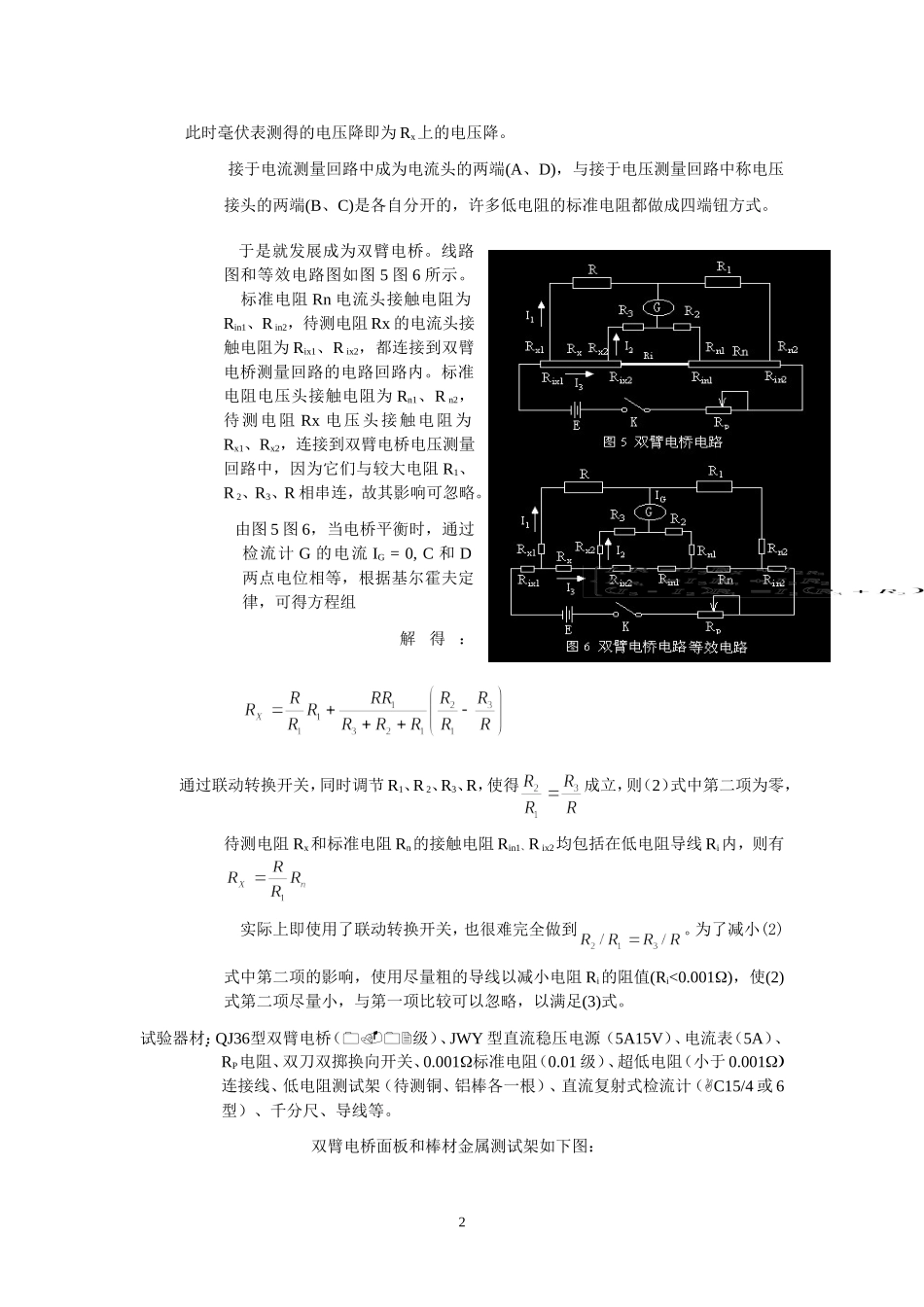

大物试验报告11系07级姓名：崔静铭学号：PB07007220日期：2008.9.24试验题目：双臂电桥测低电阻试验目的：熟悉双臂电桥的原理、特点和接线方法。掌握测量低电阻的特殊性和采用四端接法的必要性。了解金属电阻率测量方法的要点。测量金属材料的电阻率。试验原理：1．电阻按照阻值大小可分为高电阻(100K以上)、中电阻(1～100K)和低电阻(1以下)三种。导线本身以及和接点处引起的电路中附加电阻约>0.1，在测低电阻时不能忽略。接线电阻和接触电阻对低值电阻测量结果产生影响的原因：如图1用欧姆定律Rx，考虑到电流表、毫伏表与测量电阻的接触电阻后，等效电路图如图2所示。由于毫伏表内阻Rg远大于接触电阻Ri3和Ri4,因此他们对于毫伏表的测量影响可忽略不计。此时R/V是（Ri1+Rx+Ri2），当Rx一定小时，就不能忽略Ri1和Ri2。为消除影响，该用图3的测量方式，图4位等效电路图。1此时毫伏表测得的电压降即为Rx上的电压降。接于电流测量回路中成为电流头的两端(A、D)，与接于电压测量回路中称电压接头的两端(B、C)是各自分开的，许多低电阻的标准电阻都做成四端钮方式。于是就发展成为双臂电桥。线路图和等效电路图如图5图6所示。标准电阻Rn电流头接触电阻为Rin1、Rin2，待测电阻Rx的电流头接触电阻为Rix1、Rix2，都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为Rn1、Rn2，待测电阻Rx电压头接触电阻为Rx1、Rx2，连接到双臂电桥电压测量回路中，因为它们与较大电阻R1、R2、R3、R相串连，故其影响可忽略。由图5图6，当电桥平衡时，通过检流计G的电流IG=0,C和D两点电位相等，根据基尔霍夫定律，可得方程组解得：通过联动转换开关，同时调节R1、R2、R3、R，使得成立，则（2）式中第二项为零，待测电阻Rx和标准电阻Rn的接触电阻Rin1、Rix2均包括在低电阻导线Ri内，则有实际上即使用了联动转换开关，也很难完全做到。为了减小(2)式中第二项的影响，使用尽量粗的导线以减小电阻Ri的阻值(Ri<0.001)，使(2)式第二项尽量小，与第一项比较可以忽略，以满足(3)式。试验器材：QJ型双臂电桥（级）、JWY型直流稳压电源（5A15V）、电流表（5A）、RP电阻、双刀双掷换向开关、0.001标准电阻（0.01级）、超低电阻（小于0.001连接线、低电阻测试架（待测铜、铝棒各一根）、直流复射式检流计（C15/4或6型）、千分尺、导线等。双臂电桥面板和棒材金属测试架如下图：2棒材金属...
