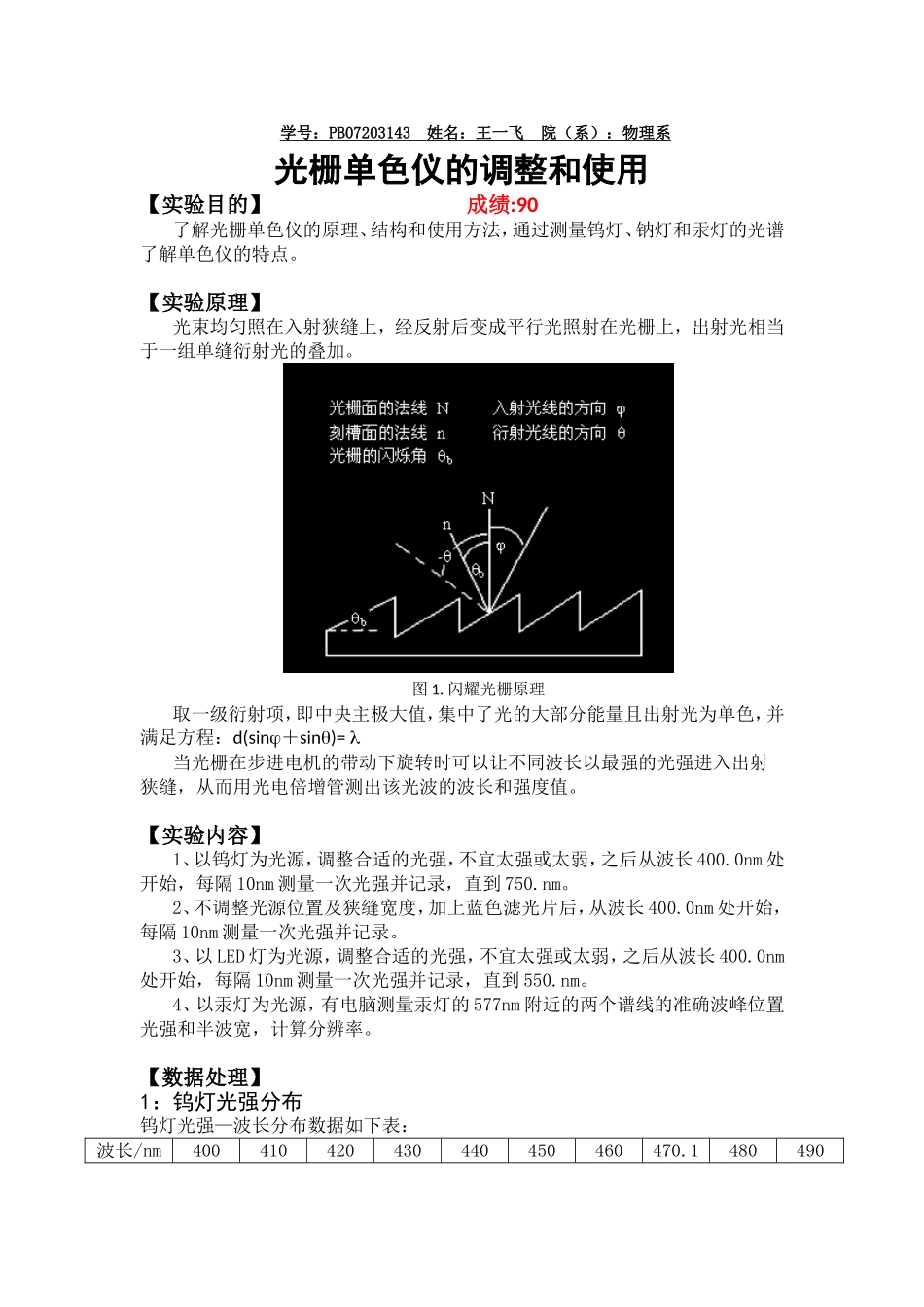

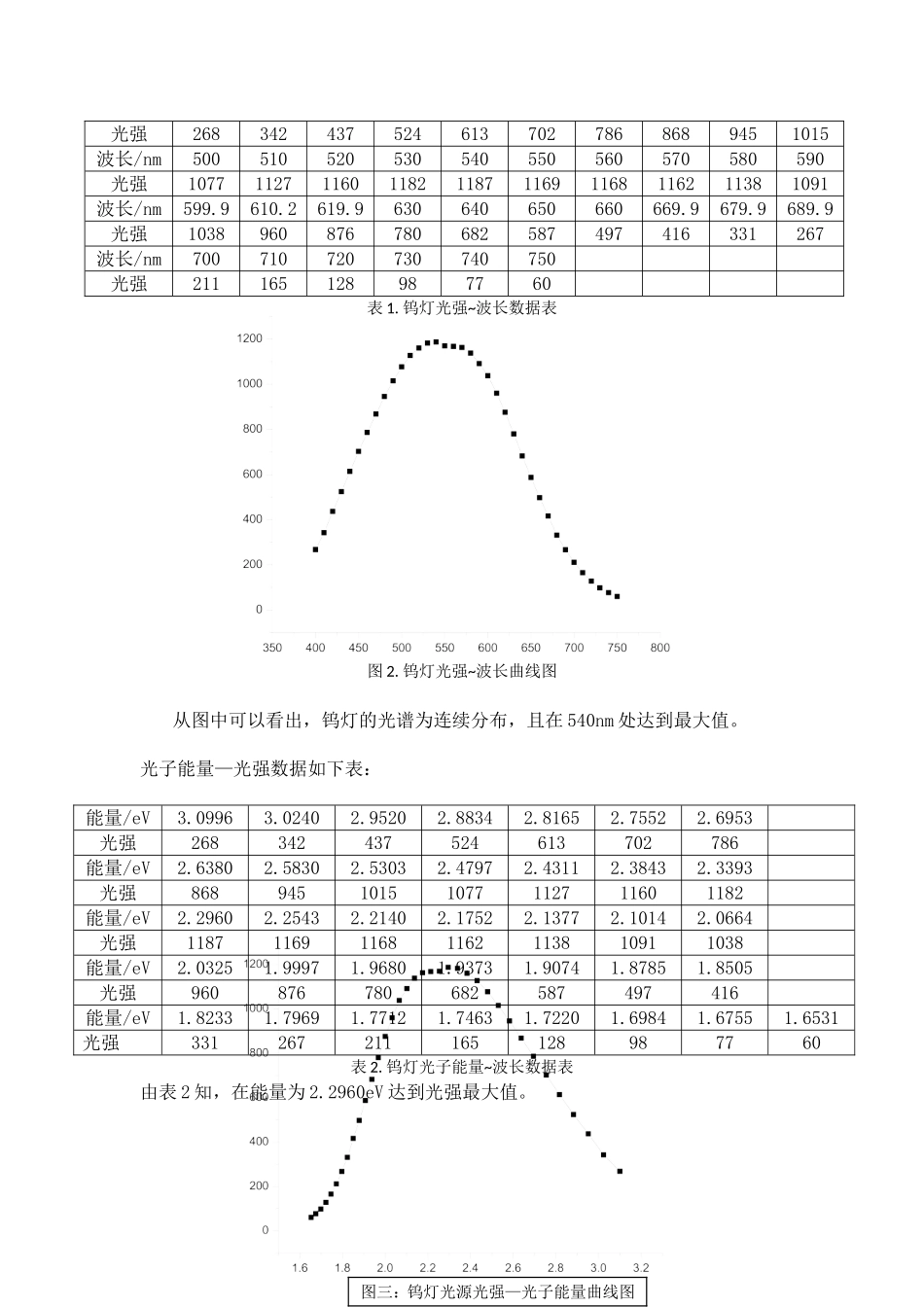

学号：PB07203143姓名：王一飞院（系）：物理系光栅单色仪的调整和使用【实验目的】成绩:90了解光栅单色仪的原理、结构和使用方法，通过测量钨灯、钠灯和汞灯的光谱了解单色仪的特点。【实验原理】光束均匀照在入射狭缝上，经反射后变成平行光照射在光栅上，出射光相当于一组单缝衍射光的叠加。图1.闪耀光栅原理取一级衍射项，即中央主极大值，集中了光的大部分能量且出射光为单色，并满足方程：d(sinj＋sinq)=l当光栅在步进电机的带动下旋转时可以让不同波长以最强的光强进入出射狭缝，从而用光电倍增管测出该光波的波长和强度值。【实验内容】1、以钨灯为光源，调整合适的光强，不宜太强或太弱，之后从波长400.0nm处开始，每隔10nm测量一次光强并记录，直到750.nm。2、不调整光源位置及狭缝宽度，加上蓝色滤光片后，从波长400.0nm处开始，每隔10nm测量一次光强并记录。3、以LED灯为光源，调整合适的光强，不宜太强或太弱，之后从波长400.0nm处开始，每隔10nm测量一次光强并记录，直到550.nm。4、以汞灯为光源，有电脑测量汞灯的577nm附近的两个谱线的准确波峰位置光强和半波宽，计算分辨率。【数据处理】1：钨灯光强分布钨灯光强—波长分布数据如下表：波长/nm400410420430440450460470.1480490光强2683424375246137027868689451015波长/nm500510520530540550560570580590光强1077112711601182118711691168116211381091波长/nm599.9610.2619.9630640650660669.9679.9689.9光强1038960876780682587497416331267波长/nm700710720730740750光强211165128987760表1.钨灯光强~波长数据表图2.钨灯光强~波长曲线图从图中可以看出，钨灯的光谱为连续分布，且在540nm处达到最大值。光子能量—光强数据如下表：能量/eV3.09963.02402.95202.88342.81652.75522.6953光强268342437524613702786能量/eV2.63802.58302.53032.47972.43112.38432.3393光强86894510151077112711601182能量/eV2.29602.25432.21402.17522.13772.10142.0664光强1187116911681162113810911038能量/eV2.03251.99971.96801.93731.90741.87851.8505光强960876780682587497416能量/eV1.82331.79691.77121.74631.72201.69841.67551.6531光强331267211165128987760表2.钨灯光子能量~波长数据表由表2知，在能量为2.2960eV达到光强最大值。图三：钨灯光源光强—光子能量曲线图图3.钨灯光子能量~光强曲线图由图2图3中我们看出一个问题，即在最高点的时候曲线不是很平滑，出现双峰的情况，与理论情...
