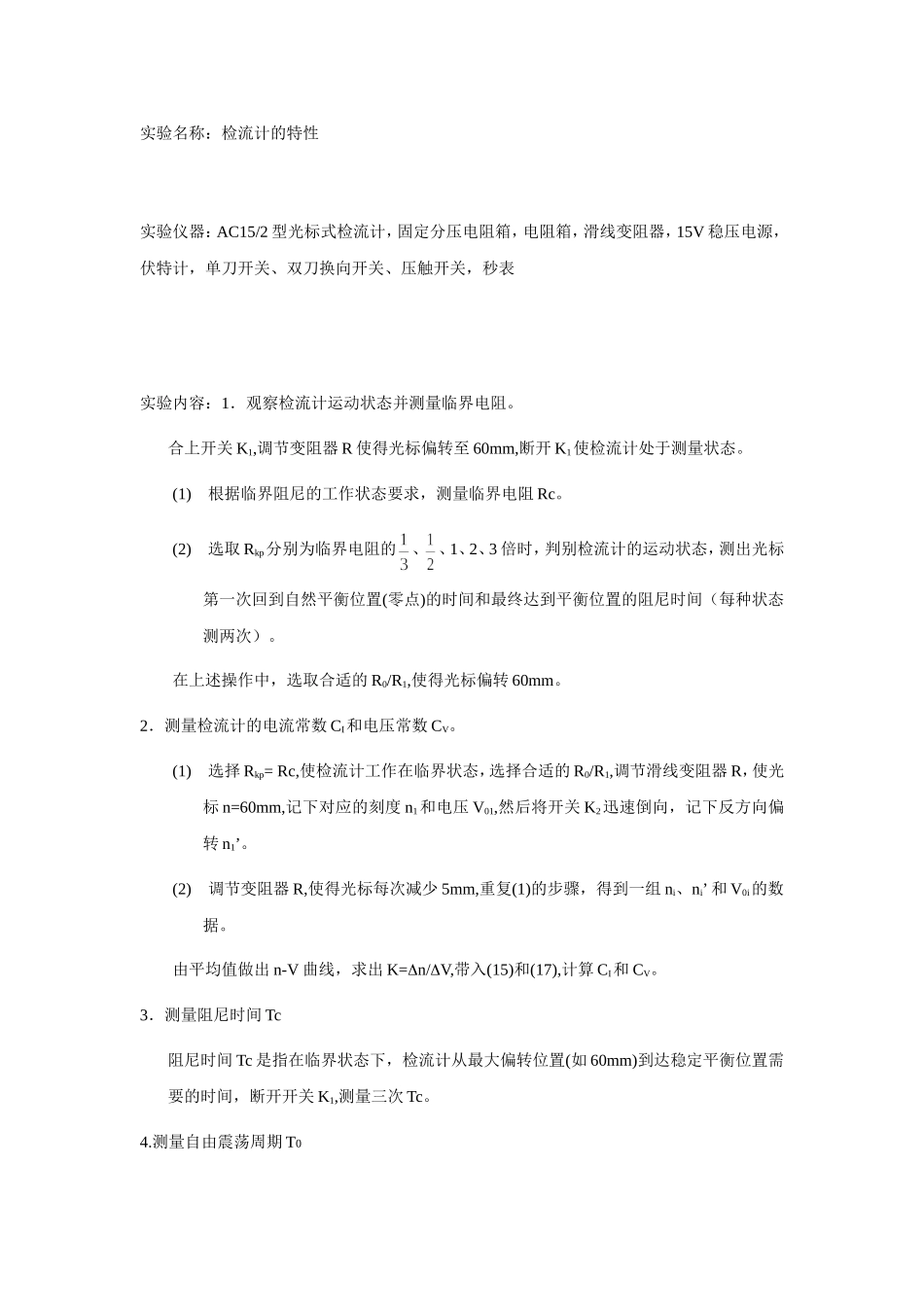

实验名称：检流计的特性实验仪器：AC15/2型光标式检流计，固定分压电阻箱，电阻箱，滑线变阻器，15V稳压电源，伏特计，单刀开关、双刀换向开关、压触开关，秒表实验内容：1．观察检流计运动状态并测量临界电阻。合上开关K1,调节变阻器R使得光标偏转至60mm,断开K1使检流计处于测量状态。(1)根据临界阻尼的工作状态要求，测量临界电阻Rc。(2)选取Rkp分别为临界电阻的、、1、2、3倍时，判别检流计的运动状态，测出光标第一次回到自然平衡位置(零点)的时间和最终达到平衡位置的阻尼时间（每种状态测两次）。在上述操作中，选取合适的R0/R1,使得光标偏转60mm。2．测量检流计的电流常数CI和电压常数CV。(1)选择Rkp=Rc,使检流计工作在临界状态，选择合适的R0/R1,调节滑线变阻器R，使光标n=60mm,记下对应的刻度n1和电压V01,然后将开关K2迅速倒向，记下反方向偏转n1’。(2)调节变阻器R,使得光标每次减少5mm,重复(1)的步骤，得到一组ni、ni’和V0i的数据。由平均值做出n-V曲线，求出K=n/V,带入(15)和(17),计算CI和CV。3．测量阻尼时间Tc阻尼时间Tc是指在临界状态下，检流计从最大偏转位置(如60mm)到达稳定平衡位置需要的时间，断开开关K1,测量三次Tc。4.测量自由震荡周期T0使光标满偏后，切换开关K2。用秒表册三次全振动的时间，求平均值。5．根据步骤2的数据，求最大偏转(60mm)时的和。6．测量Rkp=0.5Rc和2Rc及满偏60mm时的CI和CV。实验数据和数据处理：1.临界电阻Rc=520Rkp/Rc第一次测量第二次测量第一次回到零位的时间（s）最终平衡时间（s）第一次回到零位的时间（s）最终平衡时间（s）1/310.1910.1910.3810.381/25.625.625．425．4211.841.842.022.0220.907.700.984.7930.784.540.644.752.测V0i，ni，ni’inini’（mm）平均值V0i16060600.60v25654550.55v3504748.50.50v44644450.45v5413839.50.40v63436350.34v7302728.50.32v8252223.50.26v92016180.20v101614150.14v111189.50.10v图像：n---V图拟合得：k=1/K=0.00938;K=106.61由;RG=49；=1/10000；R1=1；Rkp=520计算得=1.646×;计算得=9.379×3.阻尼时间TcTc1=1.98sTc2=1.88sTc3=1.91s平均Tc=1.92s4.测量自由震荡周期T0T01=1.14sT02=1.33sT03=1.15s平均T0=1.21s不是真正的自由震荡周期，因为有阻尼存在。5.和由和=0.0614；=0.06146.满偏60mmRkp=0.5Rc时，n’=58Rkp=2Rc时，n’=57实验操作失误，没有记录电压值。思考题：如果在实验中得到的临界电阻不准，对测得的电流常数CI和电压常数CV是否有影响，为什么？有影响，由公式可知，对有影响和可知，由于Rkp会影响K=n/V，所以对vC有影响。
