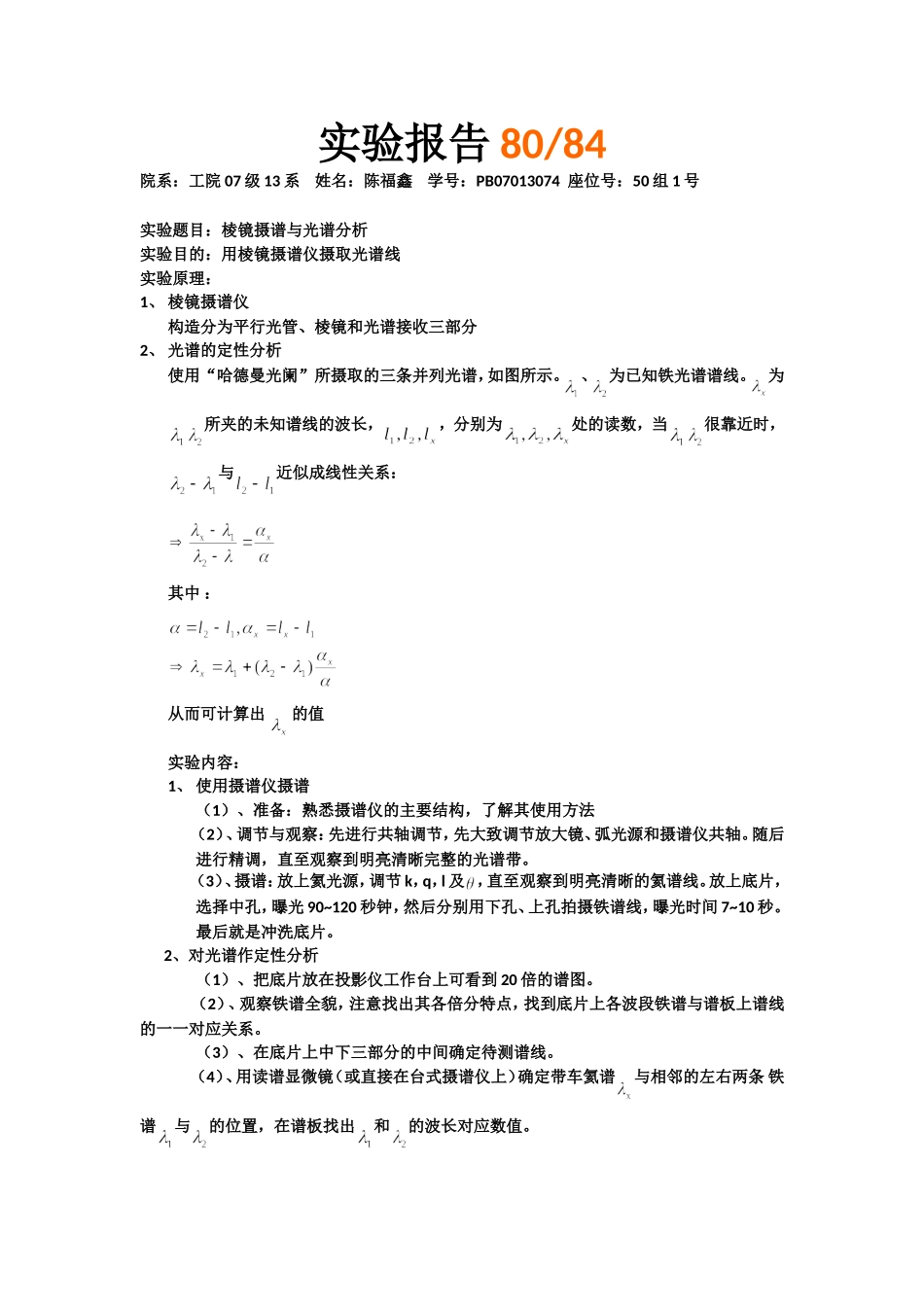

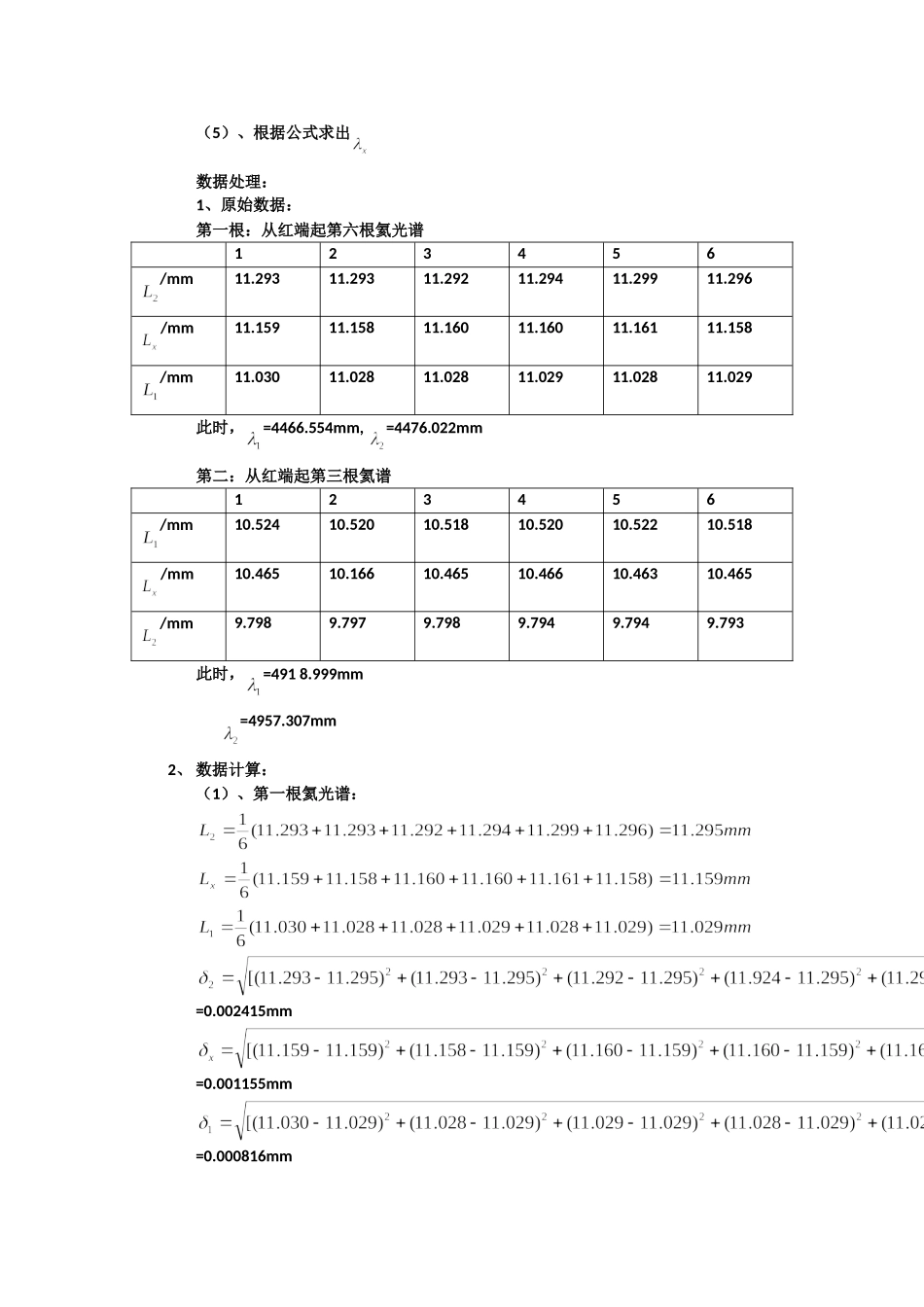

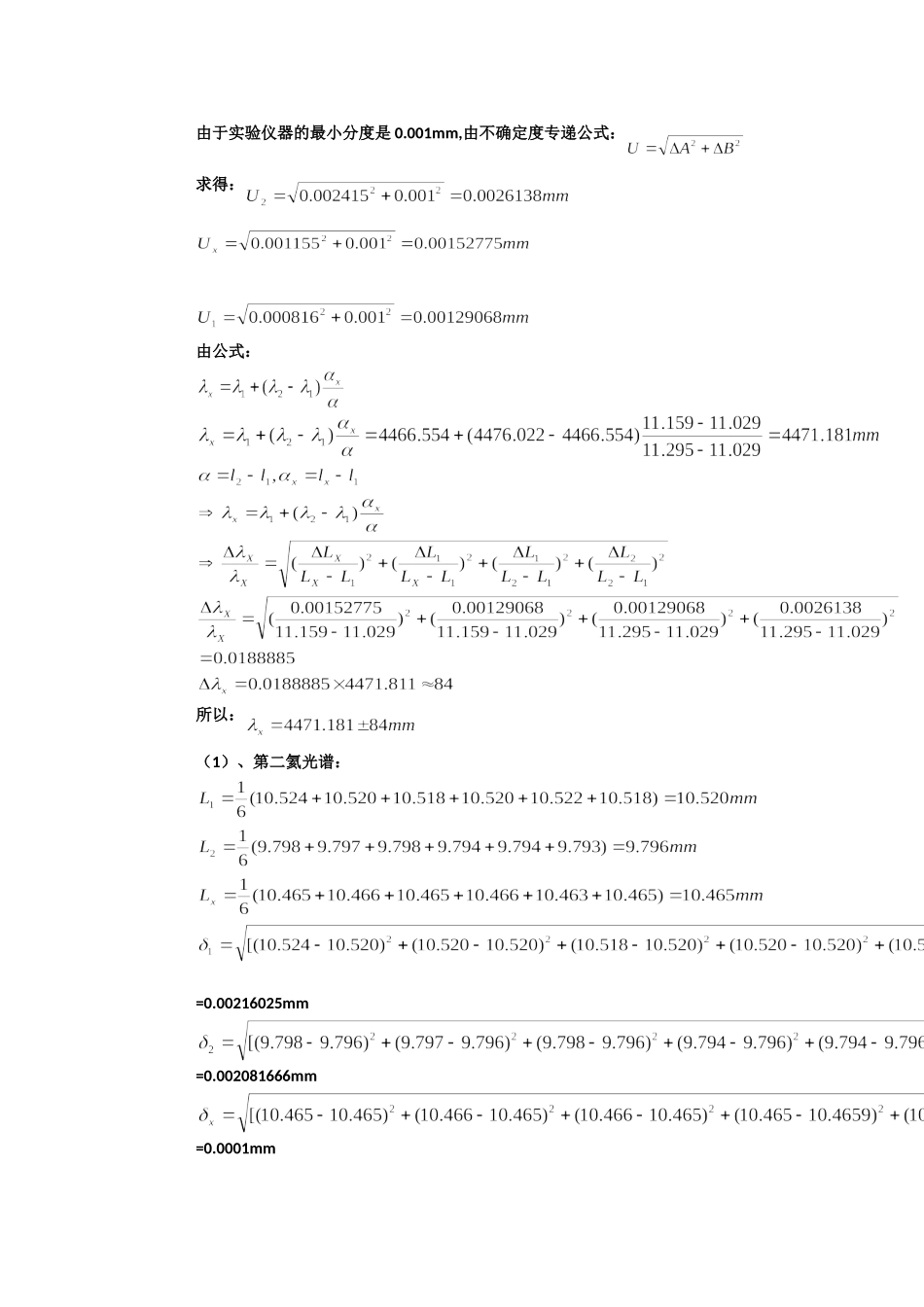

实验报告80/84院系：工院07级13系姓名：陈福鑫学号：PB07013074座位号：50组1号实验题目：棱镜摄谱与光谱分析实验目的：用棱镜摄谱仪摄取光谱线实验原理：1、棱镜摄谱仪构造分为平行光管、棱镜和光谱接收三部分2、光谱的定性分析使用“哈德曼光阑”所摄取的三条并列光谱，如图所示。、为已知铁光谱谱线。为所夹的未知谱线的波长，，分别为处的读数，当很靠近时，与近似成线性关系：其中：从而可计算出的值实验内容：1、使用摄谱仪摄谱（1）、准备：熟悉摄谱仪的主要结构，了解其使用方法（2）、调节与观察：先进行共轴调节，先大致调节放大镜、弧光源和摄谱仪共轴。随后进行精调，直至观察到明亮清晰完整的光谱带。（3）、摄谱：放上氦光源，调节k，q，l及，直至观察到明亮清晰的氦谱线。放上底片，选择中孔，曝光90~120秒钟，然后分别用下孔、上孔拍摄铁谱线，曝光时间7~10秒。最后就是冲洗底片。2、对光谱作定性分析（1）、把底片放在投影仪工作台上可看到20倍的谱图。（2）、观察铁谱全貌，注意找出其各倍分特点，找到底片上各波段铁谱与谱板上谱线的一一对应关系。（3）、在底片上中下三部分的中间确定待测谱线。（4）、用读谱显微镜（或直接在台式摄谱仪上）确定带车氦谱与相邻的左右两条铁谱与的位置，在谱板找出和的波长对应数值。（5）、根据公式求出数据处理：1、原始数据：第一根：从红端起第六根氦光谱123456/mm11.29311.29311.29211.29411.29911.296/mm11.15911.15811.16011.16011.16111.158/mm11.03011.02811.02811.02911.02811.029此时，=4466.554mm,=4476.022mm第二：从红端起第三根氦谱123456/mm10.52410.52010.51810.52010.52210.518/mm10.46510.16610.46510.46610.46310.465/mm9.7989.7979.7989.7949.7949.793此时，=4918.999mm=4957.307mm2、数据计算：（1）、第一根氦光谱：=0.002415mm=0.001155mm=0.000816mm由于实验仪器的最小分度是0.001mm,由不确定度专递公式：求得：由公式：所以：（1）、第二氦光谱：=0.00216025mm=0.002081666mm=0.0001mm由于实验仪器的最小分度是0.001mm,由不确定度专递公式：求得：由公式：所以：（误差较大，原因后面有分析）实验误差分析：1、读谱时，选取的谱线比较粗，使在读的时候多条谱线重合，不够精确，导致误差的产生。2、读谱时，视野中的竖直线没有与谱线平行导致误差的产生。3、可能夹着氦谱的两条铁谱距离较远，使-和不能近似成纤细关系，导致误差的产生。4、第二根氦光谱线与铁谱线相...
