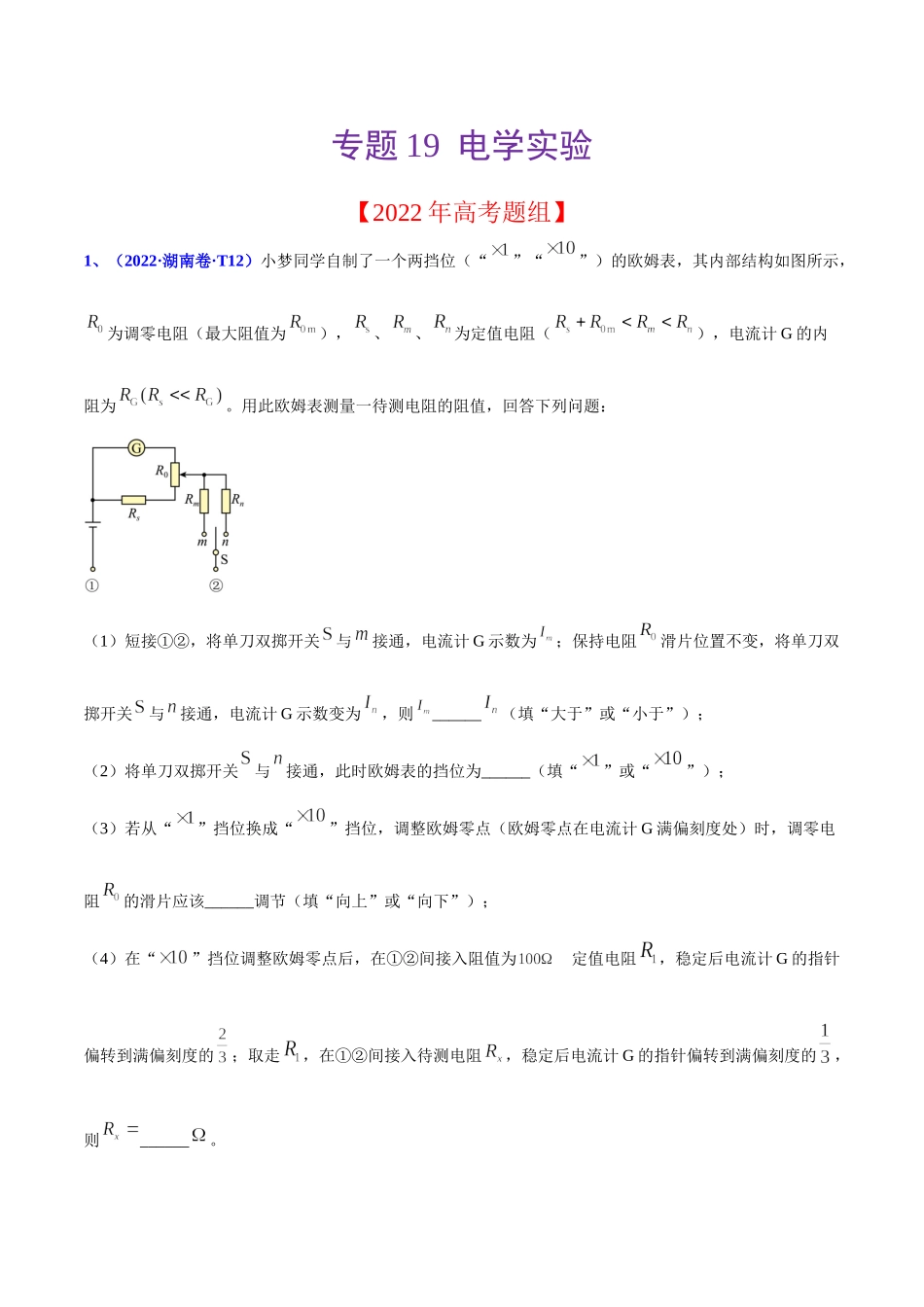

专题19电学实验【2022年高考题组】1、（2022·湖南卷·T12）小梦同学自制了一个两挡位（“”“”）的欧姆表，其内部结构如图所示，为调零电阻（最大阻值为），、、为定值电阻（），电流计G的内阻为。用此欧姆表测量一待测电阻的阻值，回答下列问题：（1）短接①②，将单刀双掷开关与接通，电流计G示数为；保持电阻滑片位置不变，将单刀双掷开关与接通，电流计G示数变为，则______（填“大于”或“小于”）；（2）将单刀双掷开关与接通，此时欧姆表的挡位为______（填“”或“”）；（3）若从“”挡位换成“”挡位，调整欧姆零点（欧姆零点在电流计G满偏刻度处）时，调零电阻的滑片应该______调节（填“向上”或“向下”）；（4）在“”挡位调整欧姆零点后，在①②间接入阻值为的定值电阻，稳定后电流计G的指针偏转到满偏刻度的；取走，在①②间接入待测电阻，稳定后电流计G的指针偏转到满偏刻度的，则______。2、（2022·广东卷·T12）弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件，某同学测量弹性导电绳的电阻与拉伸后绳长之间的关系，实验过程如下：（1）装置安装和电路连接；如图（a）所示，导电绳的一端固定，另一端作为拉伸端，两端分别用带有金属夹A、B的导线接入如图（b）所示的电路中。（2）导电绳拉伸后的长度L及其电阻Rx的测量①将导电绳拉伸后，用刻度尺测量并记录A、B间的距离，即为导电绳拉伸后的长度L。②将滑动变阻器R的滑片滑到最右端。断开开关S2，闭合开关S1，调节R，使电压表和电流表的指针偏转到合适位置。记录两表的示数U和I1。③闭合S2，电压表的示数__________（选填“变大”或“变小”）。调节R使电压表的示数仍为U，记录电流表的示数I2，则此时导电绳的电阻Rx=__________（用I1、I2和U表示）。④断开S1，增大导电绳拉伸量，测量并记录A、B间的距离，重复步骤②和③。（3）该电压表内阻对导电绳电阻的测量值__________（选填“有”或“无”）影响。（4）图11(c）是根据部分实验数据描绘的Rx—L图线。将该导电绳两端固定在某种机械臂上，当机械臂弯曲后，测得导电绳的电阻Rx为1.33kΩ，则由图线可读出导电绳拉伸后的长度为__________cm，即为机械臂弯曲后的长度。3、（2022·山东卷·T14）某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。实验器材：干电池E（电动势1.5V，内阻未知）；电流表A1（量程10mA，内阻为90Ω）；电流表A2（量程30mA，内阻为30Ω）；定值电阻R0（阻值为150Ω）；滑动变阻器R（...
