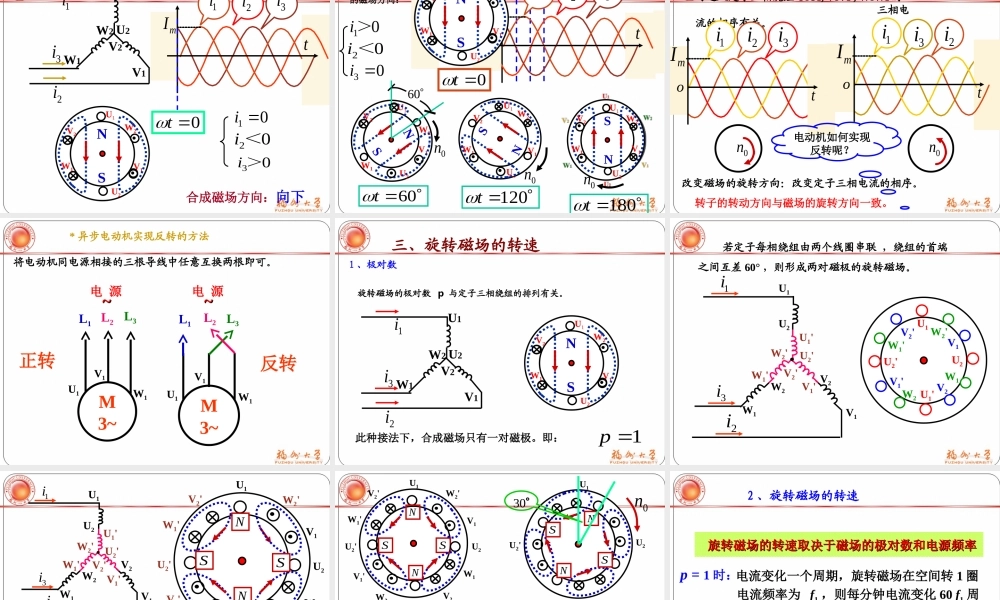

第七章电动机第一节三相异步电动机的结构第二节三相异步电动机的转动原理第三节三相异步电动机的电路分析第五节三相异步电动机的启动第四节三相异步电动机的电磁转矩与机械特性第六节三相异步电动机的制动第七节三相异步电动机的调速第八节三相异步电动机的选择与使用第九节单相异步电动机第十节直流电动机交流电动机直流电动机鼠笼式绕线式异步机同步机他励、并励、串励、复励电动机：电能转换成机械能使用电动机驱动生产机械可以：（1）简化生产机械的结构（2）提高生产效率和产品质量（3）能实现自动控制（4）实现远距离操纵（1）基本结构（2）工作原理（3）机械特性（4）起动、制动、反转、调速的基本原理（5）应用场合和正确使用异步电动机的模型：第一节三相异步电动机的结构第一节三相异步电动机的结构微型三相异步电动机的实体照片：1、定子2、转子定子铁心定子绕组机座异步机的结构(1)定子铁心：由互相绝缘的内圆周表面冲有很多槽的硅钢片叠成。(2)定子绕组：可以Y接，也可以△接三相绕组对称分布在定子铁芯的圆周上，接线盒2转子：转子铁心转子绕组转轴绕线式转子鼠笼式转子注：转子电路必须是闭合的:三相对称绕组Y接回路中可外接附加电阻：：由外圆周冲有槽的硅钢片叠成成V2V1W2U2U1W1转子定子转子作用：产生电磁转矩，并输出机械能。定子作用：产生旋转磁场，从电网吸收电能线绕式鼠笼式结构示意图n0n第二节三相异步电动机的转动原理第二节三相异步电动机的转动原理感应电动势方向用右手定则确定受力F方向用左手定则确定假设磁场旋转转动原理NSFF(1)转子跟随磁场转动;结论：(2)转子比旋转磁场转得慢。旋转磁场是如何产生的呢？(3)转子要能转动，必须要有旋转磁场。一、定子的旋转磁场U1V2W1V1W2定子三相对称绕组U1U2,V1V2,W1W2通入三相对称电流，就会在空间产生旋转磁场。1i2i3imIt0n“•”电流流出“”电流流入U2240sin120sinsin321tIitIitIimmm0tU1U2V2W1V1W21i2i3imIt合成磁场方向：向下NS01i02＜i03＞i假设电流正方向：从首端流入，尾端流出。V22iU1U2V1W1W21i3i同理分析，可得其它瞬间产生的磁场方向：1i2i3itmI60tU1U2V2W1V1W20n60NS01＞i02＜i03iU1U2V2W1V1W2NS0tA120tU2V2W1V1W20nNSU1180t0nSNU1U2V1V2W1W2与通入定子三相绕组U1U2,V1V2,W1W2的三相电流的相序有关。0n0n改变磁场的旋转方向：改变定子三相电流的相序。1i2imIo3it二、旋转磁场的旋转方向1imIot3i2...
