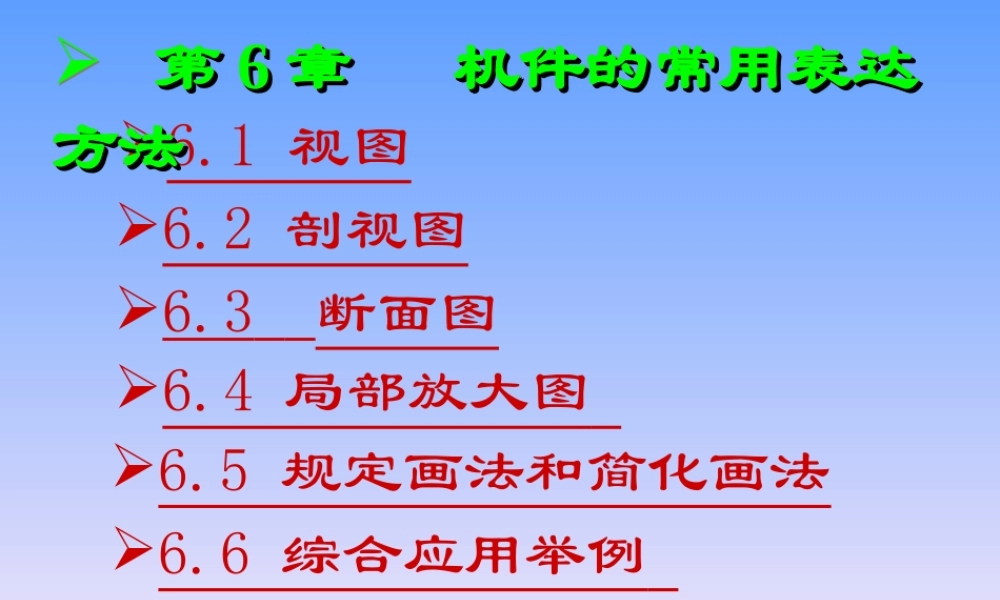

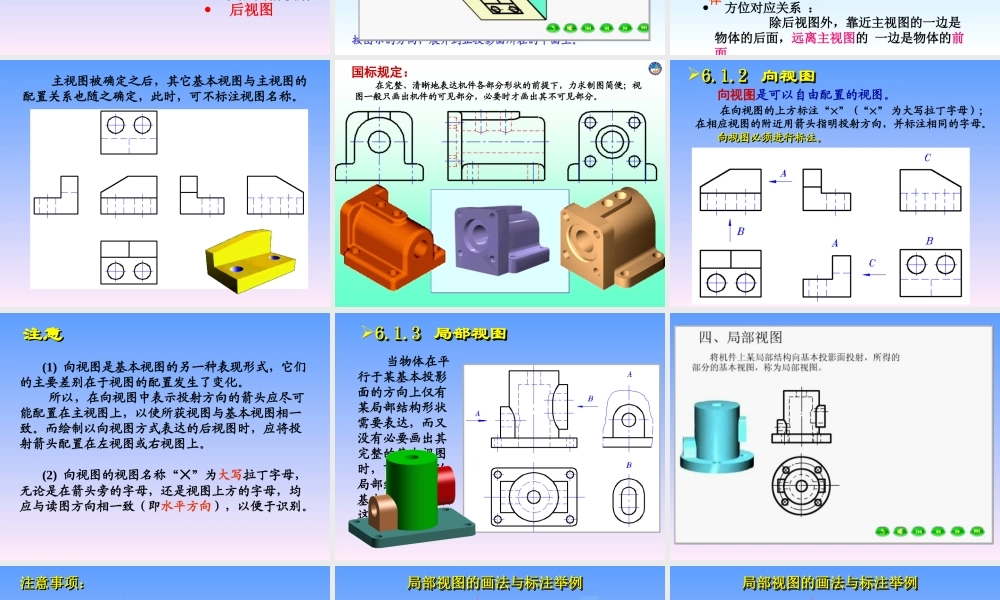

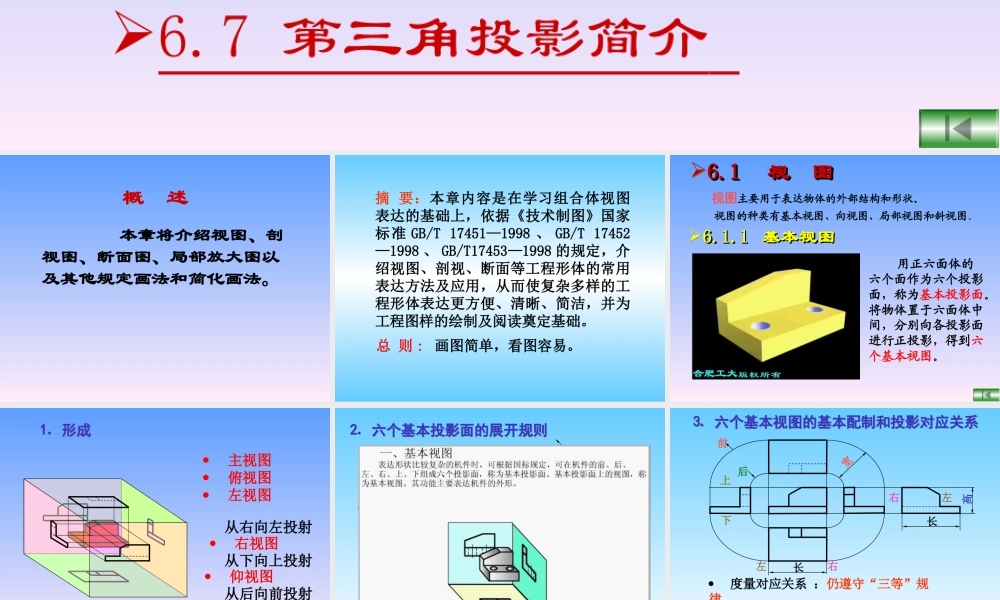

6.1视图6.2剖视图6.4局部放大图6.5规定画法和简化画法6.3断面图第第66章机件的常用表达章机件的常用表达方法方法第第66章机件的常用表达章机件的常用表达方法方法6.6综合应用举例6.7第三角投影简介概述本章将介绍视图、剖视图、断面图、局部放大图以及其他规定画法和简化画法。摘要：本章内容是在学习组合体视图表达的基础上，依据《技术制图》国家标准GB/T17451—1998、GB/T17452—1998、GB/T17453—1998的规定，介绍视图、剖视、断面等工程形体的常用表达方法及应用，从而使复杂多样的工程形体表达更方便、清晰、简洁，并为工程图样的绘制及阅读奠定基础。总则:画图简单，看图容易。6.16.1视图视图6.16.1视图视图视图主要用于表达物体的外部结构和形状。视图的种类有基本视图、向视图、局部视图和斜视图。6.1.16.1.1基本视图基本视图6.1.16.1.1基本视图基本视图用正六面体的六个面作为六个投影面，称为基本投影面。将物体置于六面体中间，分别向各投影面进行正投影，得到六个基本视图。右视图主视图俯视图左视图后视图仰视图⒈形成⒈形成从右向左投射从下向上投射从后向前投射⒉六个基本投影面的展开规则⒉六个基本投影面的展开规则主视俯视左视右视后视仰视六个投影面展开时，规定正投影面不动，其余各投影面按图示的方向，展开到正投影面所在的平面上。除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面⒊六个基本视图的基本配制和投影对应关系⒊六个基本视图的基本配制和投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：长主视图被确定之后，其它基本视图与主视图的配置关系也随之确定，此时，可不标注视图名称。国标规定：在完整、清晰地表达机件各部分形状的前提下，力求制图简便；视图一般只画出机件的可见部分，必要时才画出其不可见部分。6.1.26.1.2向视图向视图6.1.26.1.2向视图向视图向视图是可以自由配置的视图。在向视图的上方标注“”(“”为大写拉丁字母)；在相应视图的附近用箭头指明投射方向，并标注相同的字母。向视图必须进行标注。向视图必须进行标注。向视图必须进行标注。向视图必须进行标注。注意注意注意注意(1)向视图是基本视图的另一种表现形式，它们的主要差别在于视图的配置发生了变化。所以，在向视图中表示投射方向的箭头应尽可能配置在主视图上，以使所获视图与基本视图相一致。而绘制以向视图方式...
