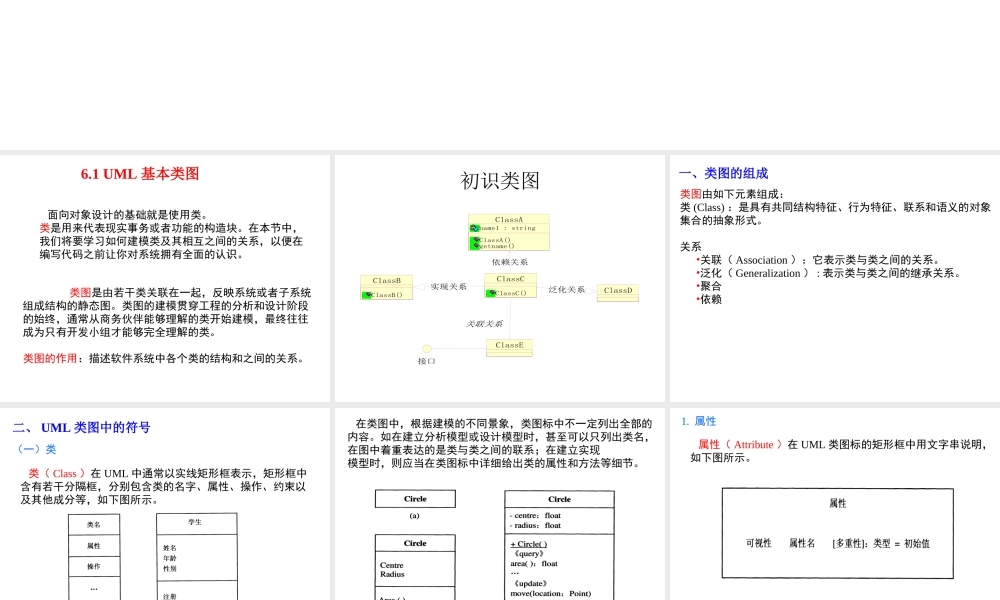

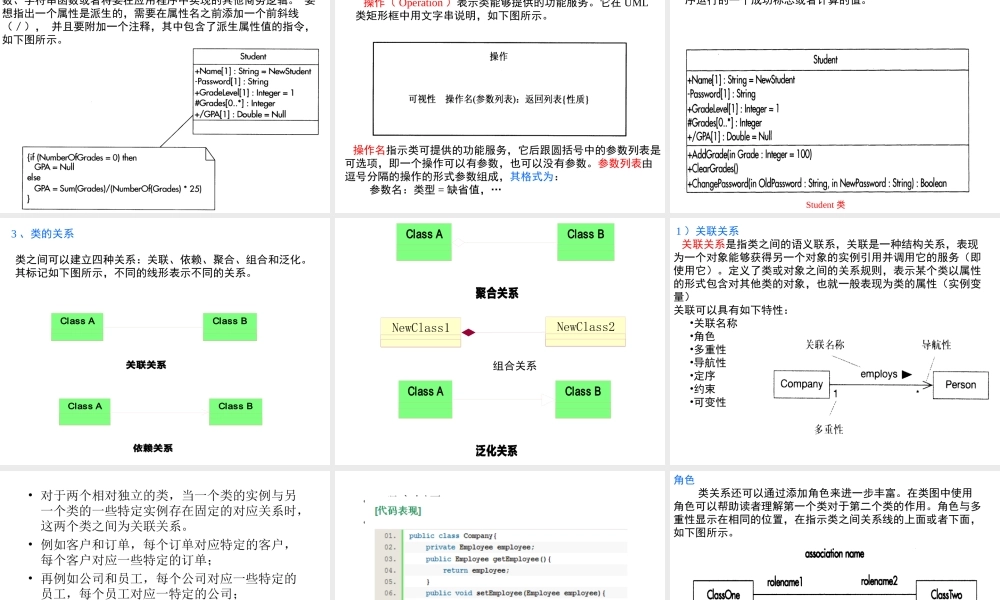

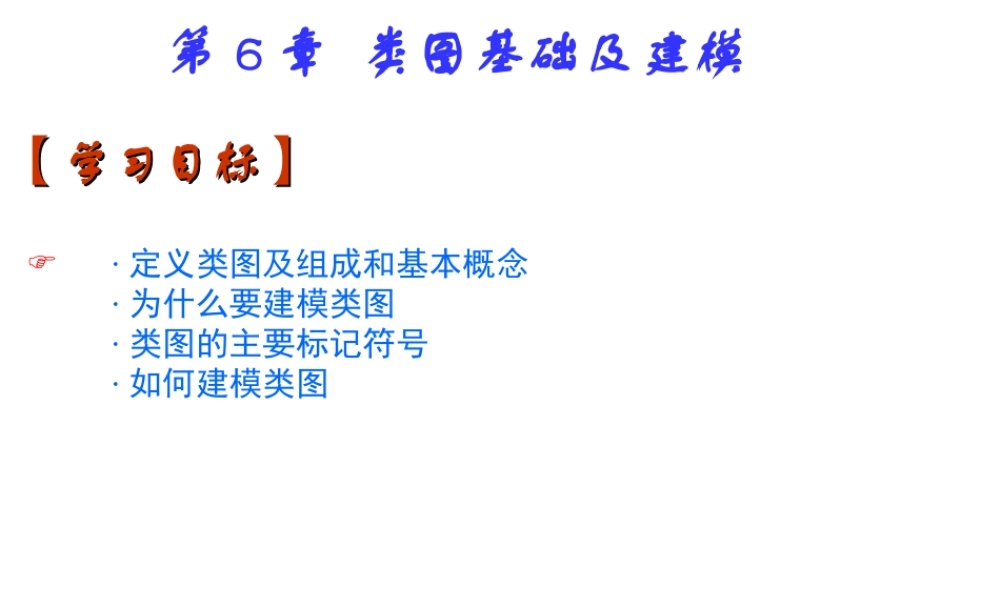

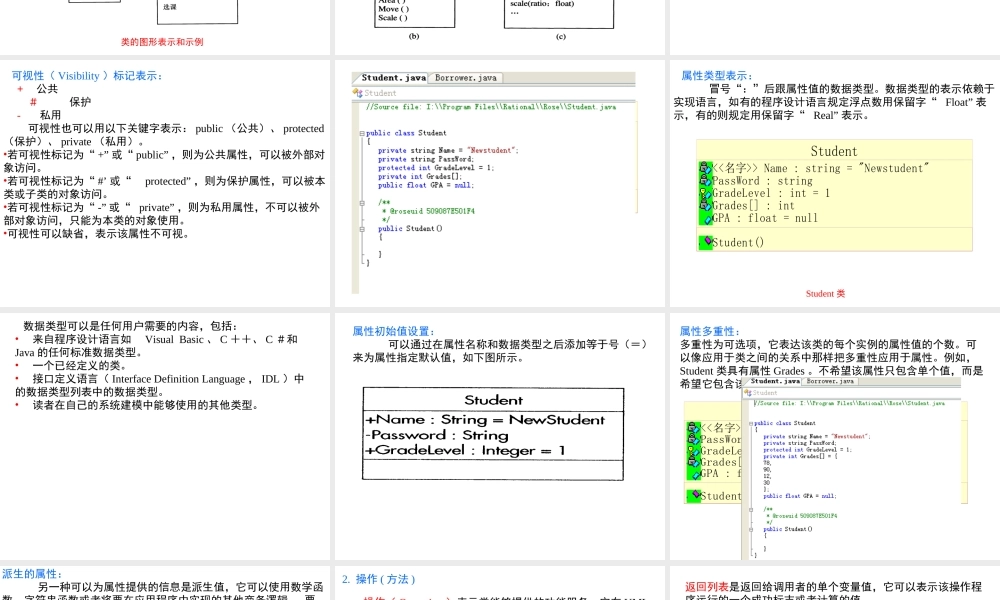

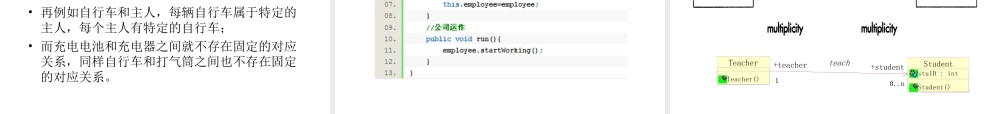

第6章类图基础及建模·定义类图及组成和基本概念·为什么要建模类图·类图的主要标记符号·如何建模类图【【学习目标学习目标】】6.1UML基本类图面向对象设计的基础就是使用类。类是用来代表现实事务或者功能的构造块。在本节中，我们将要学习如何建模类及其相互之间的关系，以便在编写代码之前让你对系统拥有全面的认识。类图是由若干类关联在一起，反映系统或者子系统组成结构的静态图。类图的建模贯穿工程的分析和设计阶段的始终，通常从商务伙伴能够理解的类开始建模，最终往往成为只有开发小组才能够完全理解的类。类图的作用：描述软件系统中各个类的结构和之间的关系。初识类图ClassAname1:stringClassA()getname()ClassBClassB()ClassDClassCClassC()实现关系接口ClassE依赖关系泛化关系关联关系一、类图的组成类图由如下元素组成：类(Class)：是具有共同结构特征、行为特征、联系和语义的对象集合的抽象形式。关系•关联（Association）：它表示类与类之间的关系。•泛化（Generalization）:表示类与类之间的继承关系。•聚合•依赖二、UML类图中的符号（一）类类（Class）在UML中通常以实线矩形框表示，矩形框中含有若干分隔框，分别包含类的名字、属性、操作、约束以及其他成分等，如下图所示。类的图形表示和示例在类图中，根据建模的不同景象，类图标中不一定列出全部的内容。如在建立分析模型或设计模型时，甚至可以只列出类名，在图中着重表达的是类与类之间的联系；在建立实现模型时，则应当在类图标中详细给出类的属性和方法等细节。1.属性属性（Attribute）在UML类图标的矩形框中用文字串说明，如下图所示。可视性（Visibility）标记表示：+公共＃保护-私用可视性也可以用以下关键字表示：public（公共）、protected（保护）、private（私用）。•若可视性标记为“+”或“public”，则为公共属性，可以被外部对象访问。•若可视性标记为“#’或“protected”，则为保护属性，可以被本类或子类的对象访问。•若可视性标记为“-”或“private”，则为私用属性，不可以被外部对象访问，只能为本类的对象使用。•可视性可以缺省，表示该属性不可视。Student类Student<<名字>>Name:string="Newstudent"PassWord:stringGradeLevel:int=1Grades[]:intGPA:float=nullStudent()属性类型表示：冒号“：”后跟属性值的数据类型。数据类型的表示依赖于实现语言，如有的程序设计语言规定浮点数用保留字“Float”表示，有的则规定用保留字“R...
