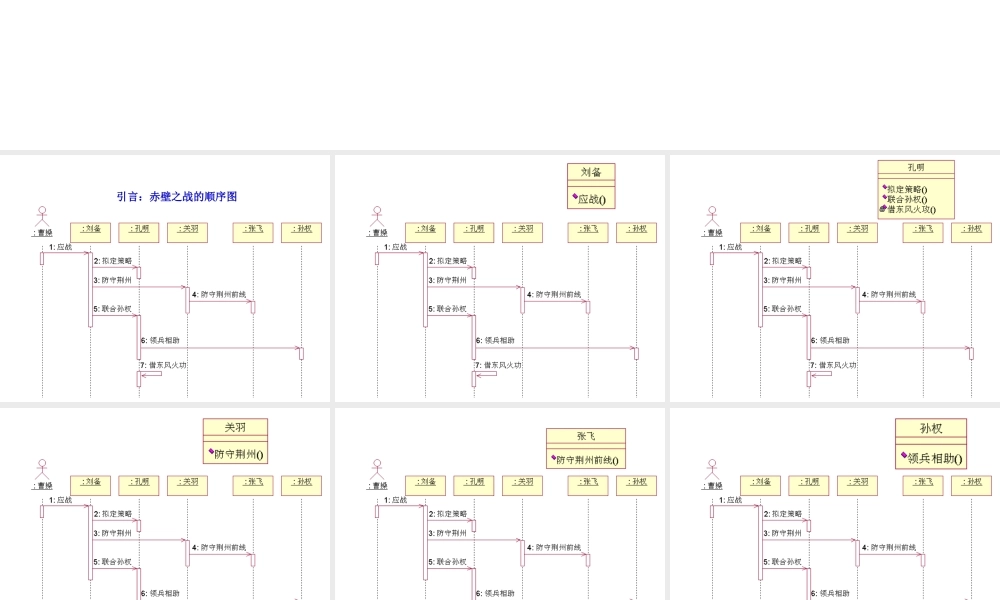

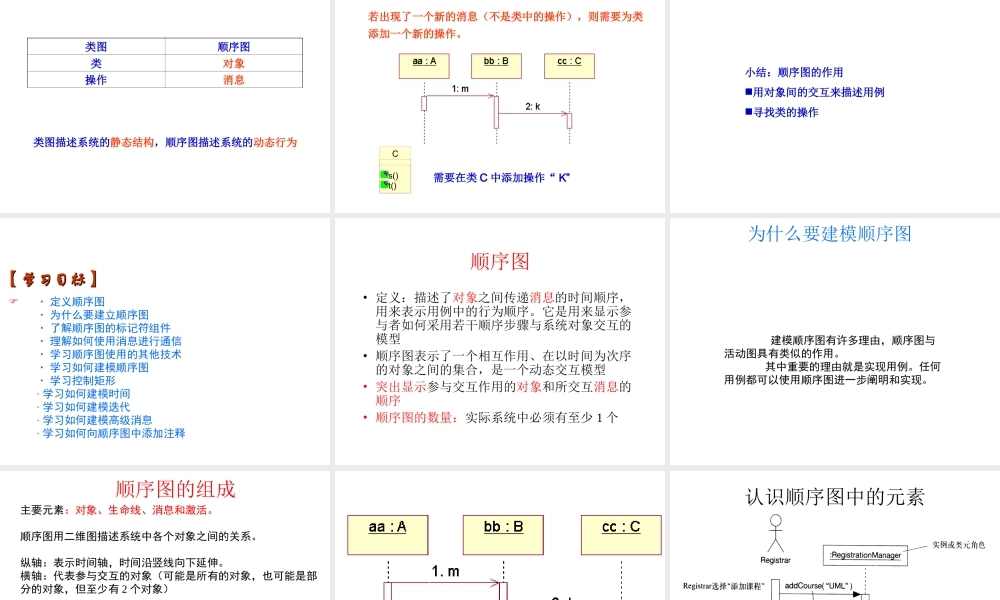

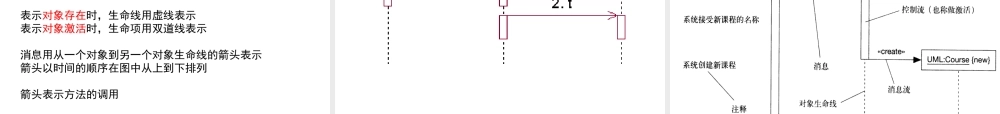

思考题：用例图、类图、活动图、顺序图之间是什么关系？顺序图有什么作用？第8讲顺序图（时序图）及建模引言：赤壁之战的顺序图Publicclass刘备{publicvoid应战();}Publicclass孔明{publicvoid拟定策略();publicvoid联合孙权();privatevoid借东风火攻();}Publicclass关羽{Publicvoid防守荊州();}Publicclass张飞{publicvoid防守荆州前线();}Publicclass孙权{publicvoid领兵相助();}活动图（从用户的角度描述用例，找出业务工作流）用例顺序图（从计算机的角度描述用例）对象间的交互分析1：用例图、活动图、顺序图之间的关系Ax()y()Bm()n()Cs()t()Ax()y()Bm()n()Cs()t()Ax()y()Bm()n()Cs()t()分析2：类图与顺序图之间的关系思考：消息是什么？与类是什么关系？类图顺序图类对象操作消息类图描述系统的静态结构，顺序图描述系统的动态行为Cs()t()需要在类C中添加操作“K”若出现了一个新的消息（不是类中的操作），则需要为类添加一个新的操作。小结：顺序图的作用用对象间的交互来描述用例寻找类的操作·定义顺序图·为什么要建立顺序图·了解顺序图的标记符组件·理解如何使用消息进行通信·学习顺序图使用的其他技术·学习如何建模顺序图·学习控制矩形·学习如何建模时间·学习如何建模迭代·学习如何建模高级消息·学习如何向顺序图中添加注释【学习目标】【学习目标】顺序图•定义：描述了对象之间传递消息的时间顺序，用来表示用例中的行为顺序。它是用来显示参与者如何采用若干顺序步骤与系统对象交互的模型•顺序图表示了一个相互作用、在以时间为次序的对象之间的集合，是一个动态交互模型•突出显示参与交互作用的对象和所交互消息的顺序•顺序图的数量：实际系统中必须有至少1个建模顺序图有许多理由，顺序图与活动图具有类似的作用。其中重要的理由就是实现用例。任何用例都可以使用顺序图进一步阐明和实现。为什么要建模顺序图顺序图的组成主要元素：对象、生命线、消息和激活。顺序图用二维图描述系统中各个对象之间的关系。纵轴：表示时间轴，时间沿竖线向下延伸。横轴：代表参与交互的对象（可能是所有的对象，也可能是部分的对象，但至少有2个对象）表示对象存在时，生命线用虚线表示表示对象激活时，生命项用双道线表示消息用从一个对象到另一个对象生命线的箭头表示箭头以时间的顺序在图中从上到下排列箭头表示方法的调用认识顺序图中的元素一、对象对象是类的实例，对象是通过类来创建的，我们可以把类看作是创建对象的...
