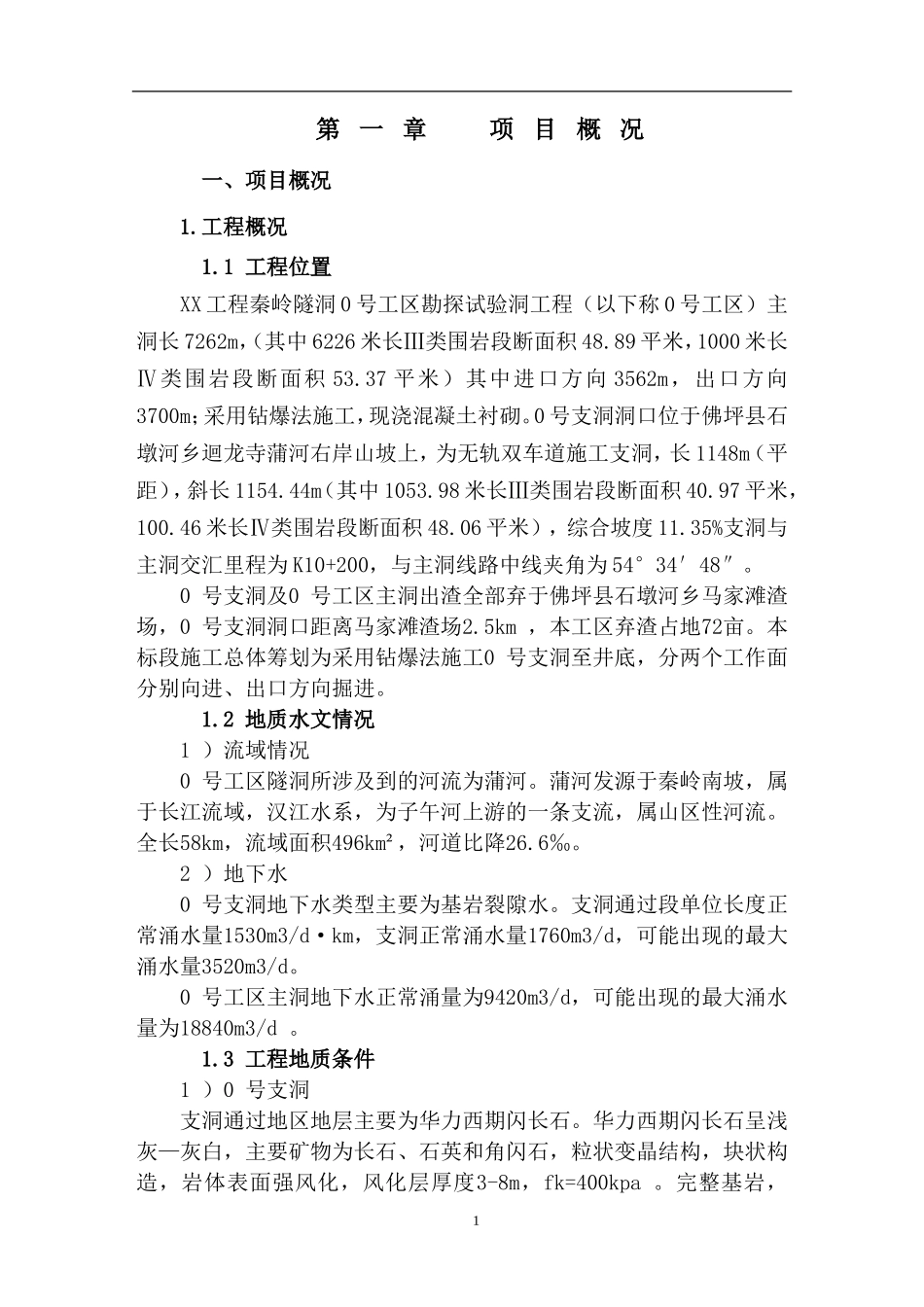

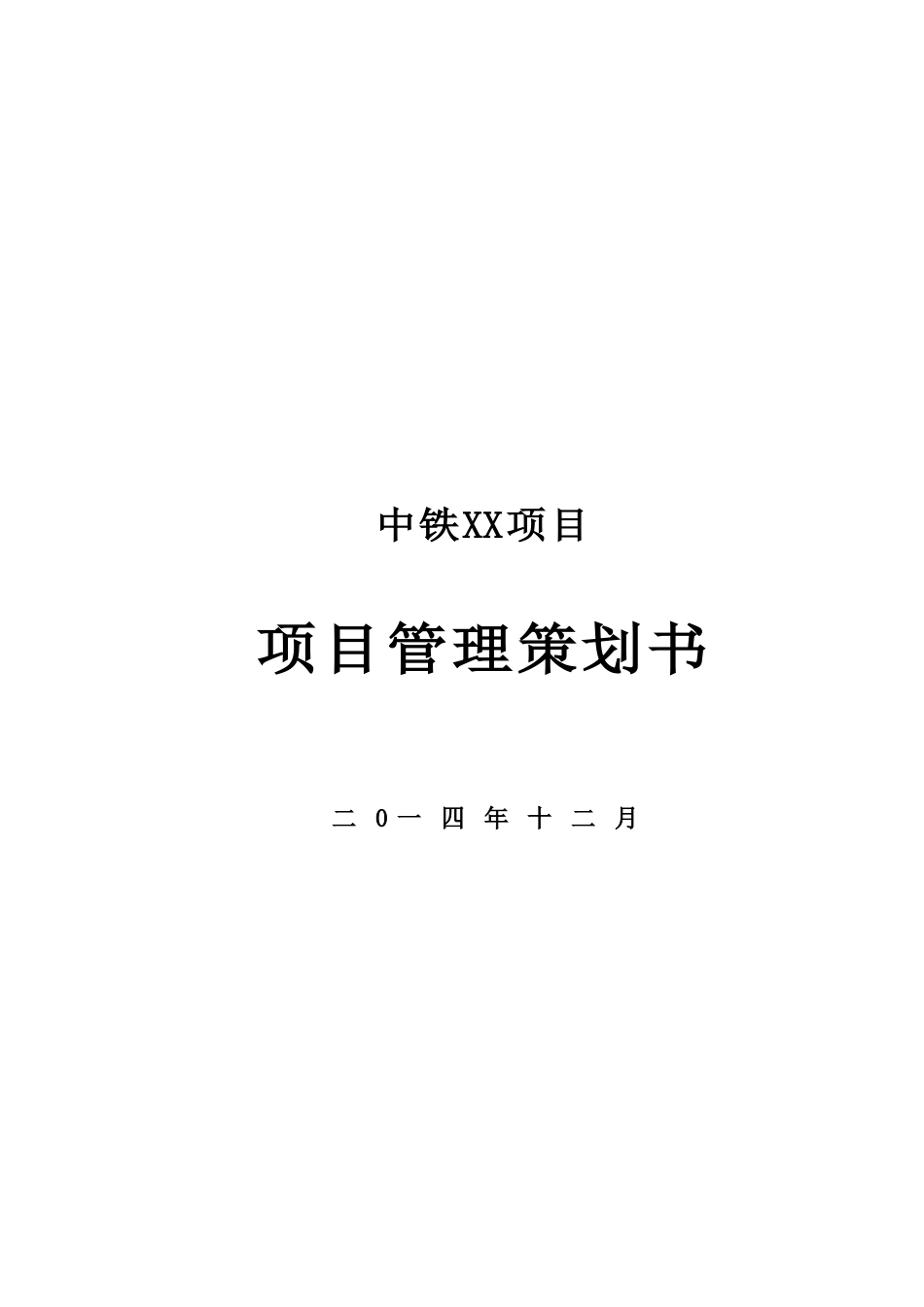

中铁XX项目项目管理策划书二0一四年十二月1第一章项目概况一、项目概况1.工程概况1.1工程位置XX工程秦岭隧洞0号工区勘探试验洞工程（以下称0号工区）主洞长7262m，（其中6226米长Ⅲ类围岩段断面积48.89平米，1000米长Ⅳ类围岩段断面积53.37平米）其中进口方向3562m，出口方向3700m；采用钻爆法施工，现浇混凝土衬砌。0号支洞洞口位于佛坪县石墩河乡迴龙寺蒲河右岸山坡上，为无轨双车道施工支洞，长1148m（平距），斜长1154.44m（其中1053.98米长Ⅲ类围岩段断面积40.97平米，100.46米长Ⅳ类围岩段断面积48.06平米），综合坡度11.35%支洞与主洞交汇里程为K10+200，与主洞线路中线夹角为54°34′48″。0号支洞及0号工区主洞出渣全部弃于佛坪县石墩河乡马家滩渣场，0号支洞洞口距离马家滩渣场2.5km，本工区弃渣占地72亩。本标段施工总体筹划为采用钻爆法施工0号支洞至井底，分两个工作面分别向进、出口方向掘进。1.2地质水文情况1）流域情况0号工区隧洞所涉及到的河流为蒲河。蒲河发源于秦岭南坡，属于长江流域，汉江水系，为子午河上游的一条支流，属山区性河流。全长58km，流域面积496km²，河道比降26.6‰。2）地下水0号支洞地下水类型主要为基岩裂隙水。支洞通过段单位长度正常涌水量1530m3/d·km，支洞正常涌水量1760m3/d，可能出现的最大涌水量3520m3/d。0号工区主洞地下水正常涌量为9420m3/d，可能出现的最大涌水量为18840m3/d。1.3工程地质条件1）0号支洞支洞通过地区地层主要为华力西期闪长石。华力西期闪长石呈浅灰—灰白，主要矿物为长石、石英和角闪石，粒状变晶结构，块状构造，岩体表面强风化，风化层厚度3-8m，fk=400kpa。完整基岩，2fk=2500kpa。0号支洞范围内地质构造相对简单，断裂、褶皱不发育。2）0号主洞（1）地形地貌主洞位于秦岭岭南中低山区，地形起伏。高程范围750-1150m，洞室最大埋深610m。（2）地层岩性工区范围内主要涉及地层下元古界长角坝岩群沙坝岩组大理岩、石英片岩；印支期花岗闪长岩及华力西期闪长岩。其主要工程地质特征如下：a.大理岩：纯白色、灰白色、灰绿色、褐黄色，矿物成分以方解石、白云石为主，部分含有石墨或角闪石，细粒变晶结构，块状构造，属中硬岩，风化层厚度5-10m，fk=400kpa，完整岩石，fk=1000kpa。b.石英片岩：灰白色、主要矿物成分以石英、斜长石为主，粒状变晶结构，片状结构，属中硬岩，风化层厚度5-10m，fk=400kpa，完整岩石，fk=1000kpa。c.花岗闪长岩：灰白色，主要成分为长石、石英。...
