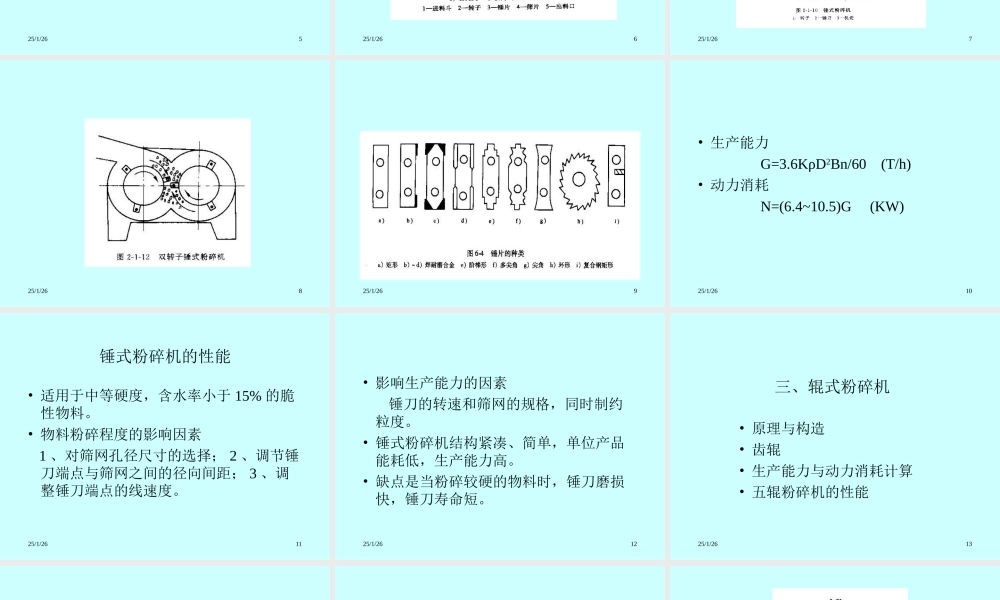

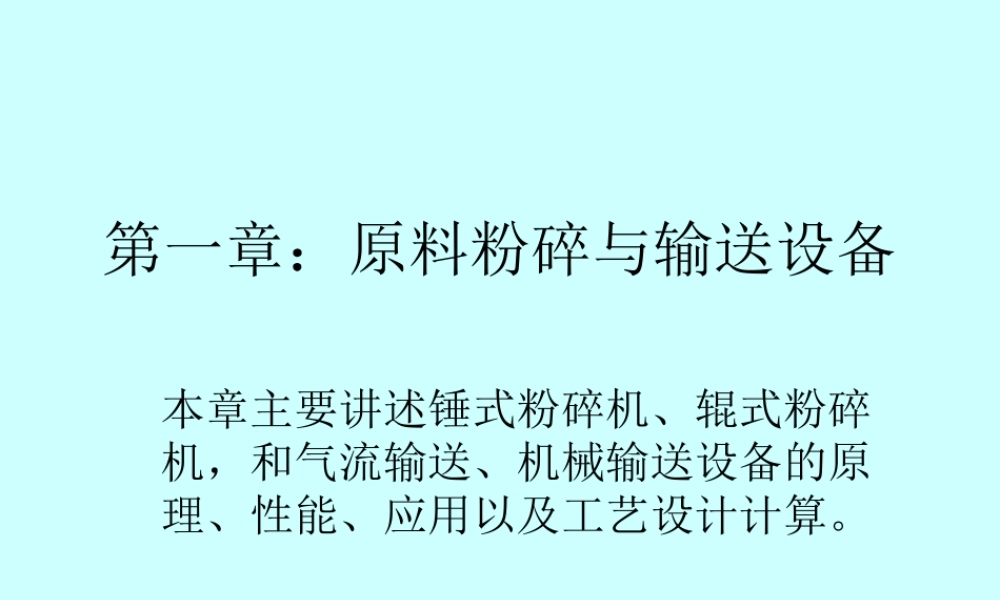

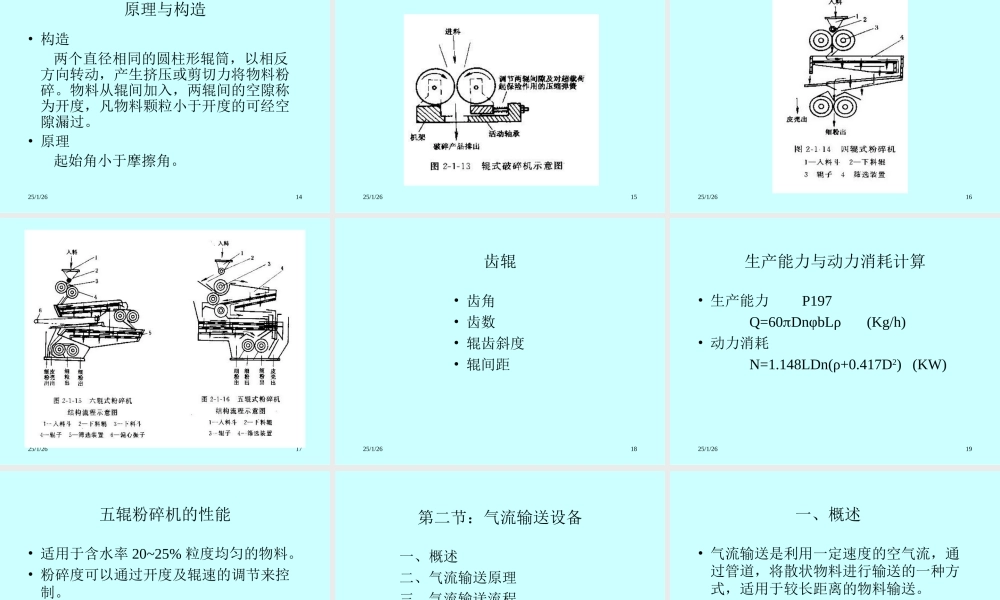

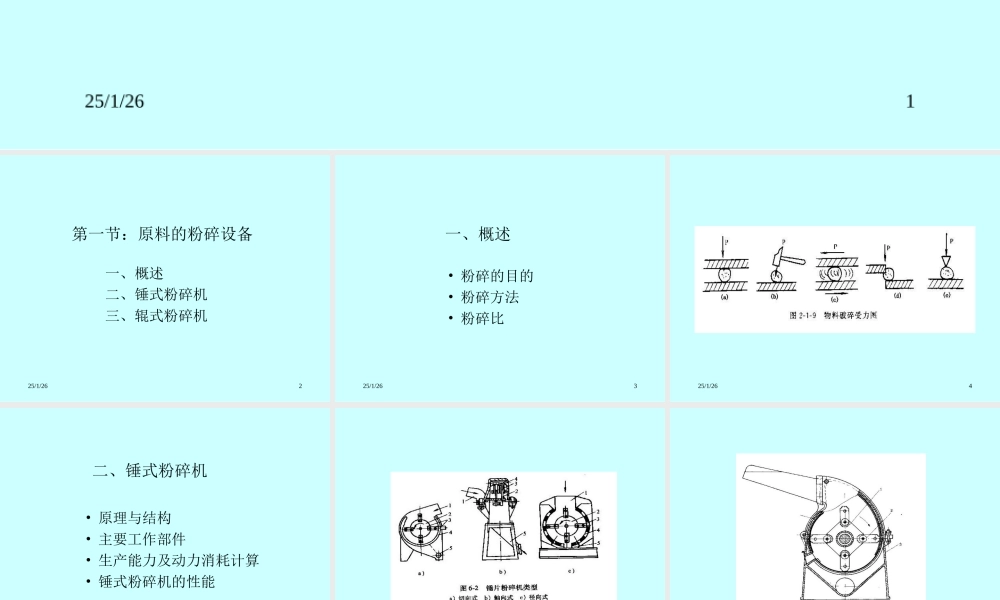

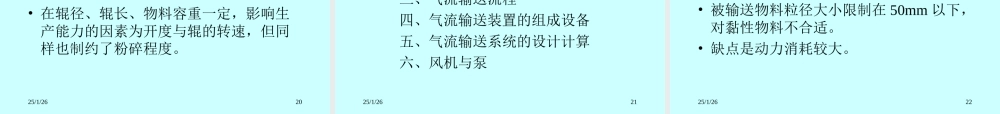

25/1/261第一章：原料粉碎与输送设备本章主要讲述锤式粉碎机、辊式粉碎机，和气流输送、机械输送设备的原理、性能、应用以及工艺设计计算。25/1/262第一节：原料的粉碎设备一、概述二、锤式粉碎机三、辊式粉碎机25/1/263一、概述•粉碎的目的•粉碎方法•粉碎比25/1/26425/1/265二、锤式粉碎机•原理与结构•主要工作部件•生产能力及动力消耗计算•锤式粉碎机的性能25/1/26625/1/26725/1/26825/1/26925/1/2610•生产能力G=3.6KρD2Bn/60(T/h)•动力消耗N=(6.4~10.5)G(KW)25/1/2611锤式粉碎机的性能•适用于中等硬度，含水率小于15%的脆性物料。•物料粉碎程度的影响因素1、对筛网孔径尺寸的选择；2、调节锤刀端点与筛网之间的径向间距；3、调整锤刀端点的线速度。25/1/2612•影响生产能力的因素锤刀的转速和筛网的规格，同时制约粒度。•锤式粉碎机结构紧凑、简单，单位产品能耗低，生产能力高。•缺点是当粉碎较硬的物料时，锤刀磨损快，锤刀寿命短。25/1/2613三、辊式粉碎机•原理与构造•齿辊•生产能力与动力消耗计算•五辊粉碎机的性能25/1/2614原理与构造•构造两个直径相同的圆柱形辊筒，以相反方向转动，产生挤压或剪切力将物料粉碎。物料从辊间加入，两辊间的空隙称为开度，凡物料颗粒小于开度的可经空隙漏过。•原理起始角小于摩擦角。25/1/261525/1/261625/1/261725/1/2618齿辊•齿角•齿数•辊齿斜度•辊间距25/1/2619生产能力与动力消耗计算•生产能力P197Q=60DnφbLρ(Kg/h)•动力消耗N=1.148LDn(ρ+0.417D2)(KW)25/1/2620五辊粉碎机的性能•适用于含水率20~25%粒度均匀的物料。•粉碎度可以通过开度及辊速的调节来控制。•在辊径、辊长、物料容重一定，影响生产能力的因素为开度与辊的转速，但同样也制约了粉碎程度。25/1/2621第二节：气流输送设备一、概述二、气流输送原理三、气流输送流程四、气流输送装置的组成设备五、气流输送系统的设计计算六、风机与泵25/1/2622一、概述•气流输送是利用一定速度的空气流，通过管道，将散状物料进行输送的一种方式，适用于较长距离的物料输送。•被输送物料粒径大小限制在50mm以下，对黏性物料不合适。•缺点是动力消耗较大。25/1/2623二、气流输送原理•颗粒在垂直管道中的悬浮沉降速度；悬浮速度；输送速度。•颗粒在水平管道中的悬浮1、气流的湍流运动状态；2、湍流运动状态所造成的压强差；3、颗粒自身的旋转运动；4、颗粒形状不规则；5、颗粒间的碰撞或与管壁的碰撞。•混合比25/1/...
