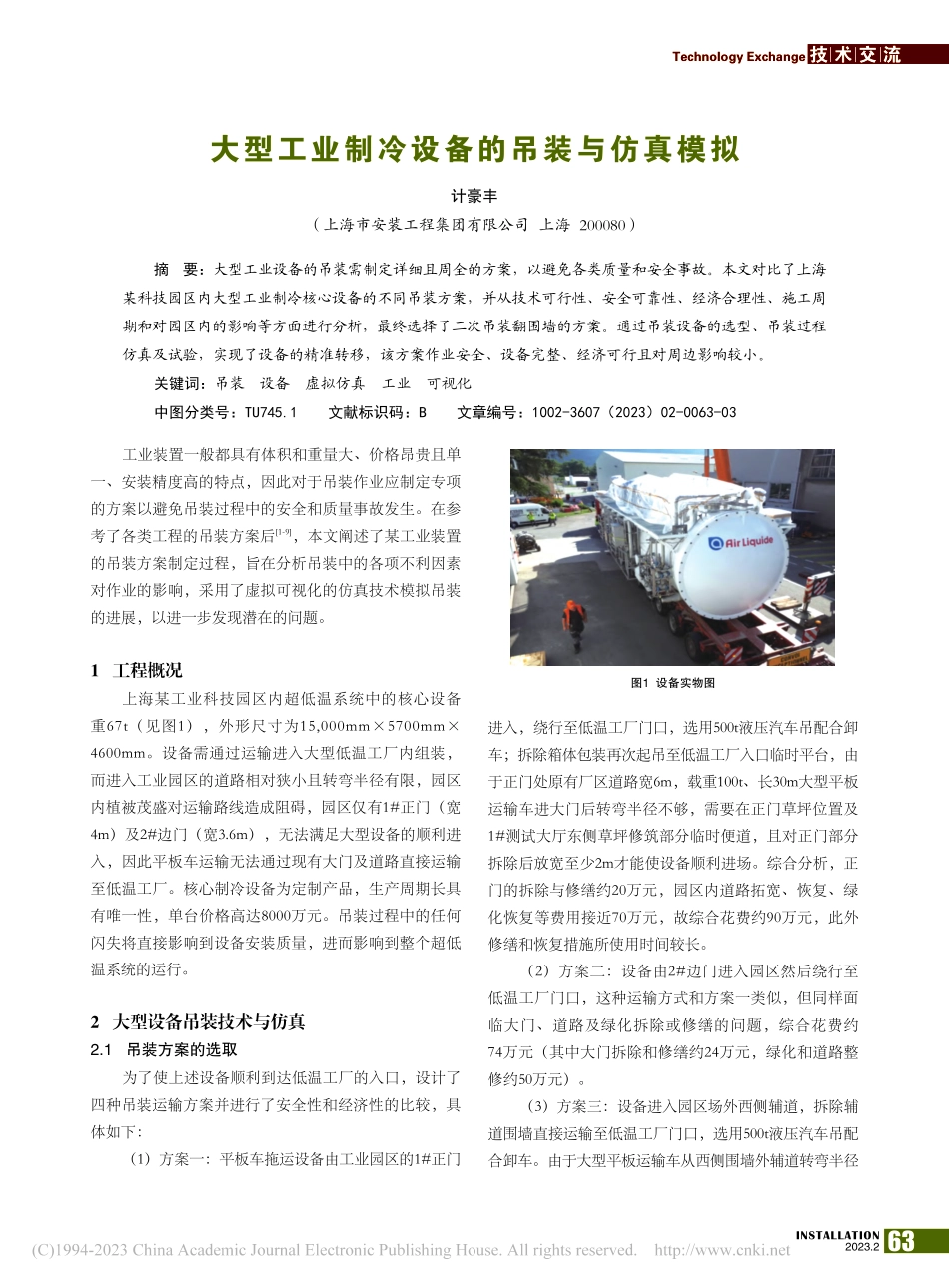

63INSTALLATION2023.2TechnologyExchange技术交流计豪丰（上海市安装工程集团有限公司上海200080）摘要：大型工业设备的吊装需制定详细且周全的方案，以避免各类质量和安全事故。本文对比了上海某科技园区内大型工业制冷核心设备的不同吊装方案，并从技术可行性、安全可靠性、经济合理性、施工周期和对园区内的影响等方面进行分析，最终选择了二次吊装翻围墙的方案。通过吊装设备的选型、吊装过程仿真及试验，实现了设备的精准转移，该方案作业安全、设备完整、经济可行且对周边影响较小。关键词：吊装设备虚拟仿真工业可视化中图分类号：TU745.1文献标识码：B文章编号：1002-3607（2023）02-0063-03大型工业制冷设备的吊装与仿真模拟工业装置一般都具有体积和重量大、价格昂贵且单一、安装精度高的特点，因此对于吊装作业应制定专项的方案以避免吊装过程中的安全和质量事故发生。在参考了各类工程的吊装方案后[1-9]，本文阐述了某工业装置的吊装方案制定过程，旨在分析吊装中的各项不利因素对作业的影响，采用了虚拟可视化的仿真技术模拟吊装的进展，以进一步发现潜在的问题。1工程概况上海某工业科技园区内超低温系统中的核心设备重67t（见图1），外形尺寸为15,000mm×5700mm×4600mm。设备需通过运输进入大型低温工厂内组装，而进入工业园区的道路相对狭小且转弯半径有限，园区内植被茂盛对运输路线造成阻碍，园区仅有1#正门（宽4m）及2#边门（宽3.6m），无法满足大型设备的顺利进入，因此平板车运输无法通过现有大门及道路直接运输至低温工厂。核心制冷设备为定制产品，生产周期长具有唯一性，单台价格高达8000万元。吊装过程中的任何闪失将直接影响到设备安装质量，进而影响到整个超低温系统的运行。2大型设备吊装技术与仿真2.1吊装方案的选取为了使上述设备顺利到达低温工厂的入口，设计了四种吊装运输方案并进行了安全性和经济性的比较，具体如下：（1）方案一：平板车拖运设备由工业园区的1#正门进入，绕行至低温工厂门口，选用500t液压汽车吊配合卸车；拆除箱体包装再次起吊至低温工厂入口临时平台，由于正门处原有厂区道路宽6m，载重100t、长30m大型平板运输车进大门后转弯半径不够，需要在正门草坪位置及1#测试大厅东侧草坪修筑部分临时便道，且对正门部分拆除后放宽至少2m才能使设备顺利进场。综合分析，正门的拆除与修缮约20万元，园区内道路拓宽、恢复、绿化恢复等费用接近70万元，故综合花费约90万元，此外修缮和恢复措施所使用时间...
