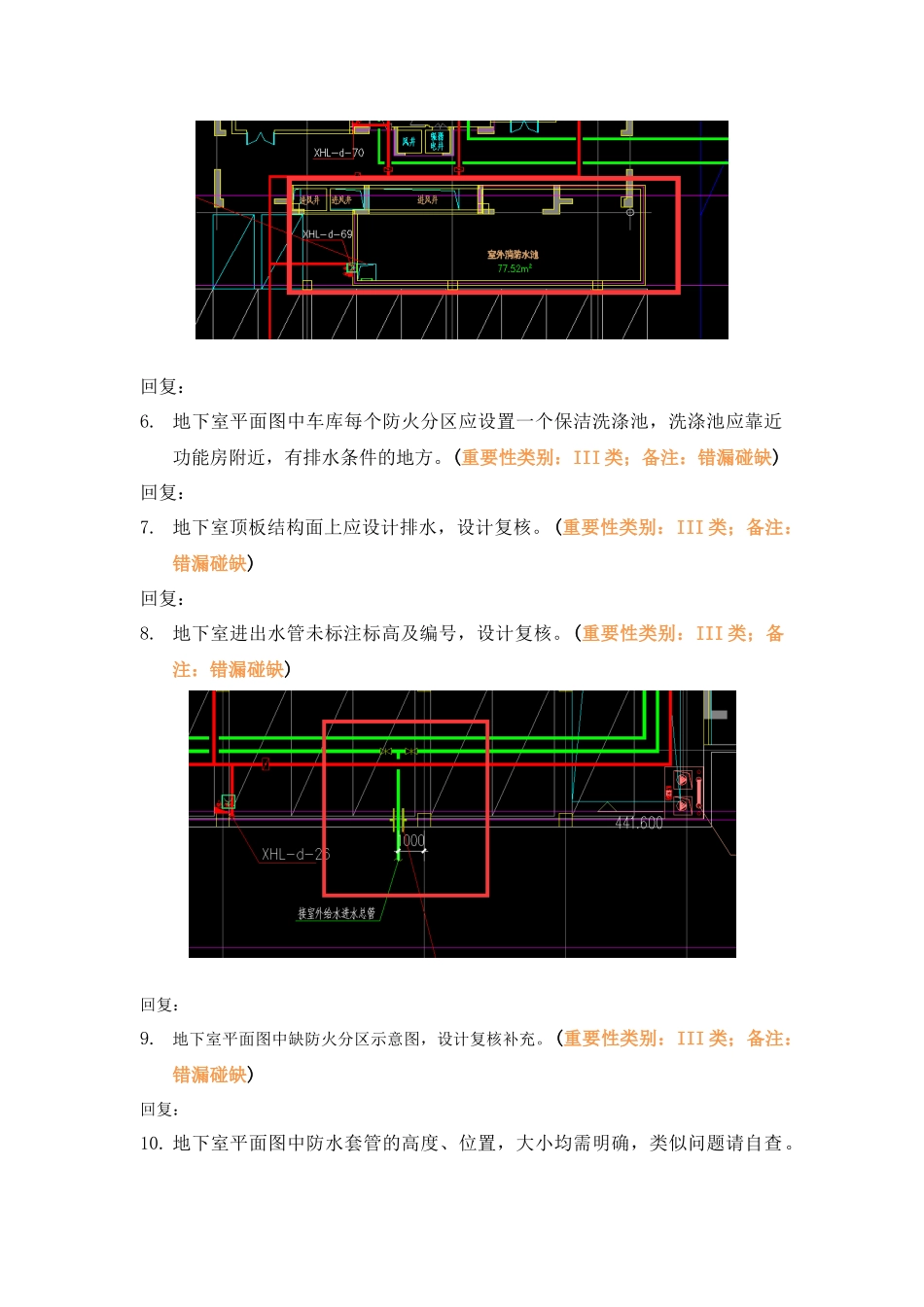

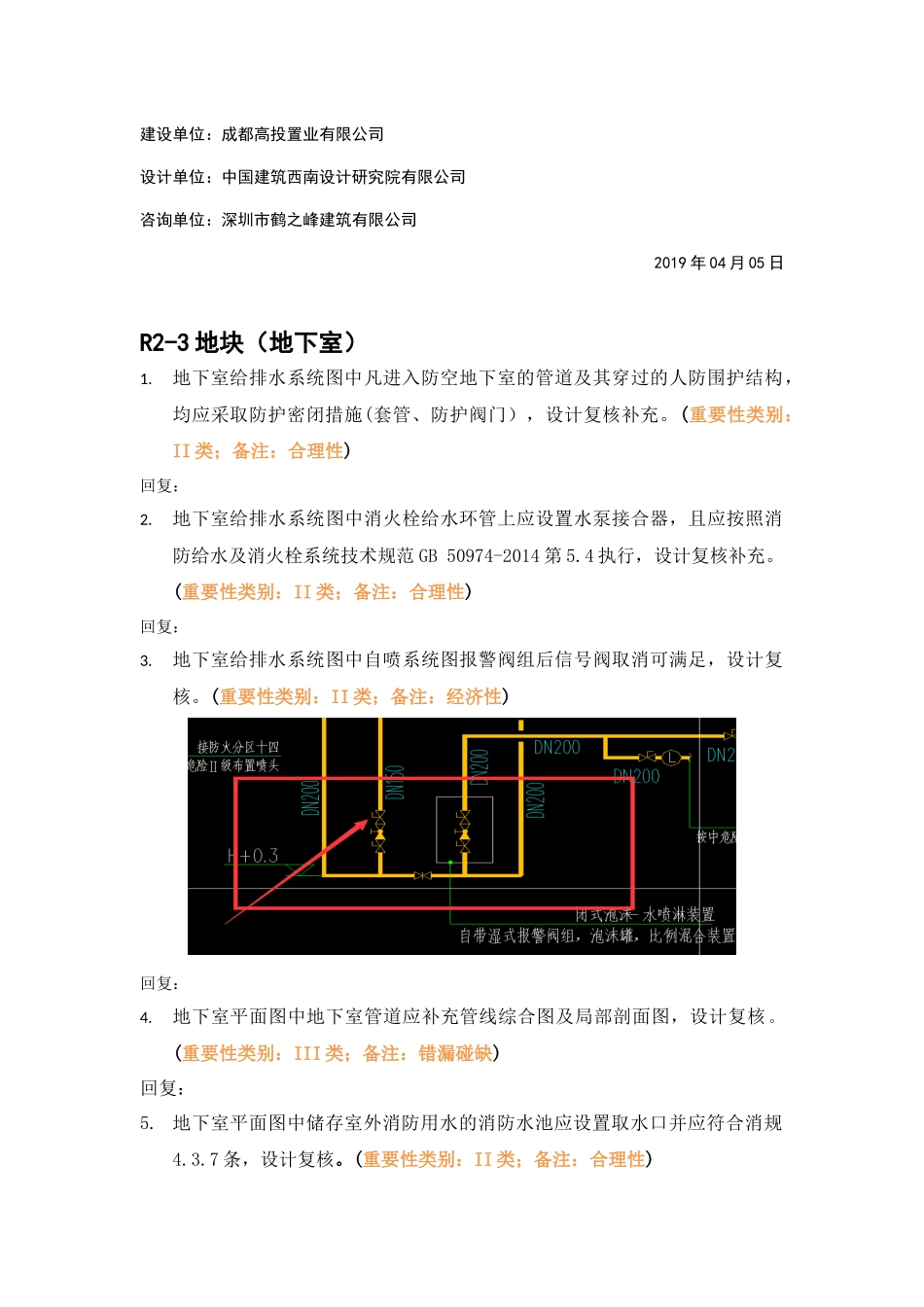

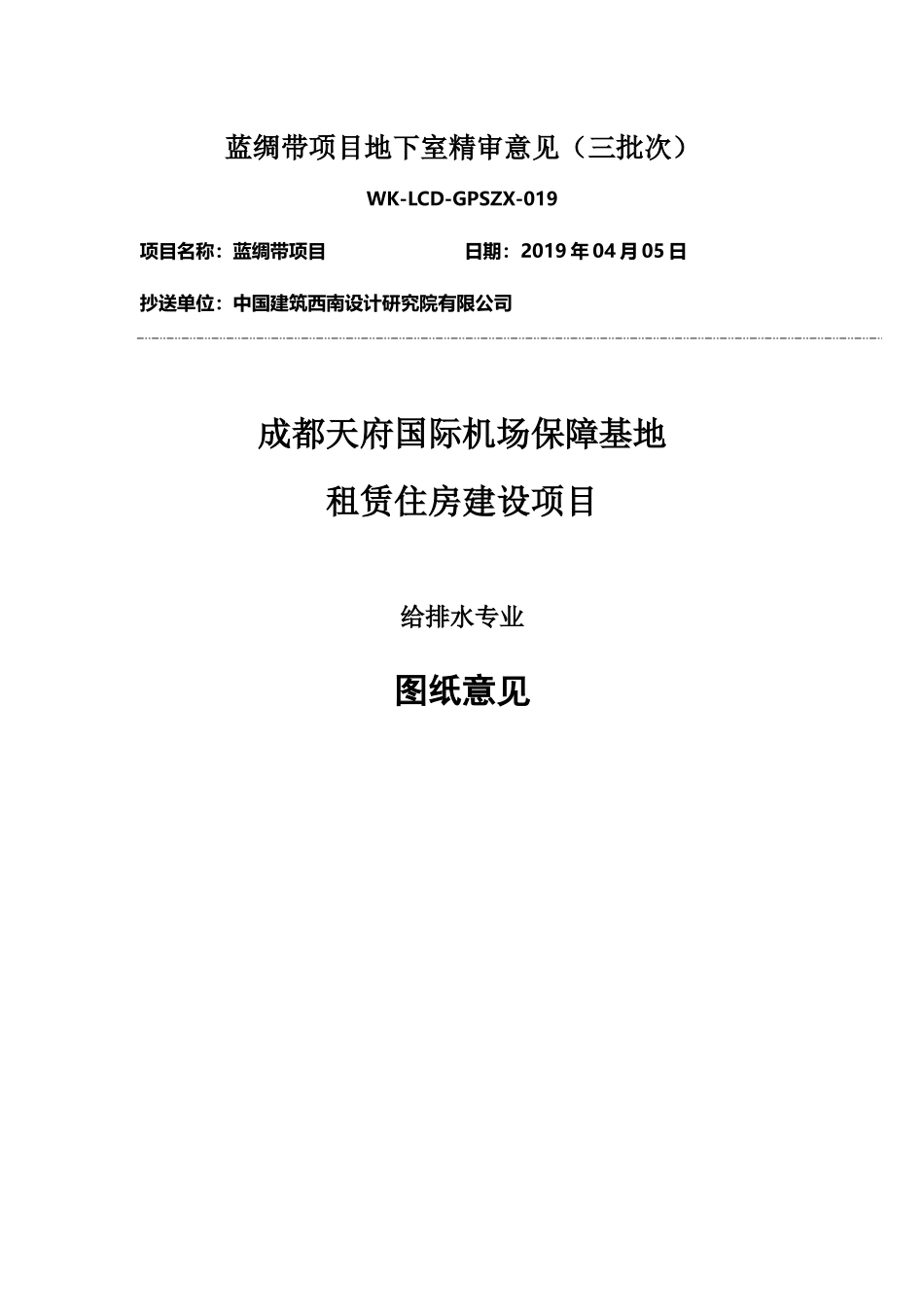

蓝绸带项目地下室精审意见（三批次）WK-LCD-GPSZX-019项目名称：蓝绸带项目日期：2019年04月05日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目给排水专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年04月05日R2-3地块（地下室）1.地下室给排水系统图中凡进入防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施(套管、防护阀门），设计复核补充。(重要性类别：II类；备注：合理性)回复：2.地下室给排水系统图中消火栓给水环管上应设置水泵接合器，且应按照消防给水及消火栓系统技术规范GB50974-2014第5.4执行，设计复核补充。(重要性类别：II类；备注：合理性)回复：3.地下室给排水系统图中自喷系统图报警阀组后信号阀取消可满足，设计复核。(重要性类别：II类；备注：经济性)回复：4.地下室平面图中地下室管道应补充管线综合图及局部剖面图，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：5.地下室平面图中储存室外消防用水的消防水池应设置取水口并应符合消规4.3.7条，设计复核。(重要性类别：II类；备注：合理性)回复：6.地下室平面图中车库每个防火分区应设置一个保洁洗涤池，洗涤池应靠近功能房附近，有排水条件的地方。(重要性类别：III类；备注：错漏碰缺)回复：7.地下室顶板结构面上应设计排水，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：8.地下室进出水管未标注标高及编号，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：9.地下室平面图中缺防火分区示意图，设计复核补充。(重要性类别：III类；备注：错漏碰缺)回复：10.地下室平面图中防水套管的高度、位置，大小均需明确，类似问题请自查。(重要性类别：III类；备注：错漏碰缺)回复：11.地下室平面图中管道穿地下室侧壁外墙，水池池壁,覆土顶板预留防水套管在结构图上未见有表示,类似问题设计自查。(重要性类别：III类；备注：错漏碰缺)回复：12.地下室平面图中配电房、发电机房未设置明沟排水，发电机房未设置给水，设计复核。(重要性类别：II类；备注：合理性)回复：13.地下室平面图中部分排水管排水去向未明确，类似问题设计复核。(重要性类别：II类；备注：合理性)回复：14.地下室平面图中给排水管道标高、管径未明确，设计复核(重要性类别：II类；备注：错漏碰缺)回复：15.地下室平面图中给排水管道布置在车道上方是否会...
